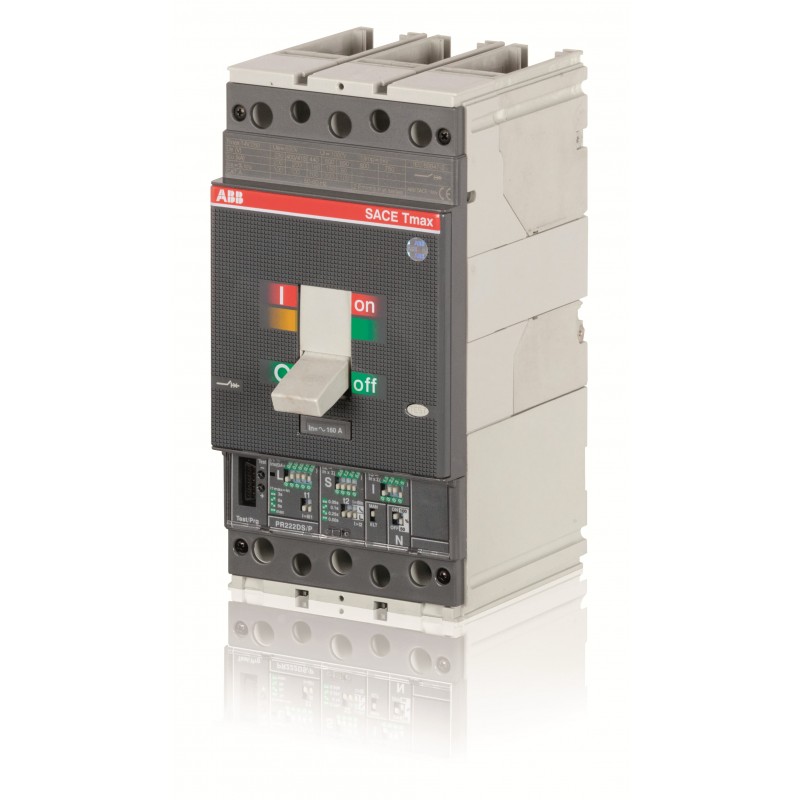

1SDA054079R1 ABB Gamma classica T4
1SDA054079R1
ABB
Gamma classica T4
T4L 250 PR222DS/P-LSIG In=160 3p F F
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1057 |
| Ordinazione | |
| E-Number (Finland) | 3655264 |
| EAN | 8015644551711 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 3.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 3.5 kg |
| EAN imballo livello 1 | 8015644551711 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per | T4 |
| Idoneo per classe di prodotto | Moulded Case Circuit Breakers |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 8000 ciclo (i) |
| 120 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 240 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.4 W |
| Corrente nominale (In) | 160 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V) 70 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Sgancio | PR222DS/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | IEC |
| Sottotipo | T4 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front | |
| Tensione di prova max (Utest) | 3500 V |
| Tensione di prova a frequenza industriale per 1 minuto | 3500 V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210004D0203 |
| Dichiarazione di conformità - CE | 9AKK106713A5540 |
| Certificato GL | 1SDL000163R0061 |
| Istruzioni e manuali | 1SDH000436R0001 |
| Istruzioni e manuali (parte 2) | ITSCE-RH0100001 |
| Istruzioni e manuali (parte 3) | 1SDH000436R0502 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121100 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
