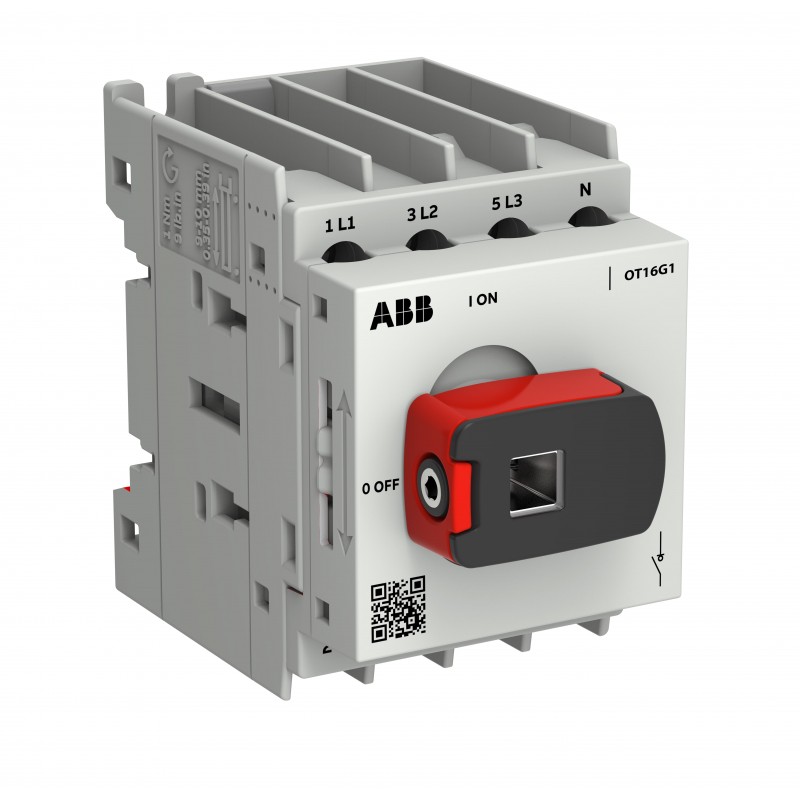

1SCA163385R1001 ABB Int. OT Plus Isolatore OT16G1-4MSN2
1SCA163385R1001
ABB
Int. OT Plus Isolatore OT16G1-4MSN2
OT16G1-4MSN2 SWITCH DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| UL 2799 Zero Waste To Landfill Validation available | |
| End Of Life Disassembling Instructions | 1SCC301152M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301349D0201 |
| Extended Product Lifetime | Product Durability |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 92,5 % |
| Sustainable Material Content in Packaging (wt. %) | FSC 100% Cardboard - 35.9 % |
| FSC 100% Cardboard - 41.98 % | |
| FSC 100% Cardboard - 22.12 % | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Download Piu' Usati | |
| Istruzioni e manuali | 1SCC301149M0201 |
| Disegni meccanici | OT16_63G1_4M_N2_SR.STP |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 46 mm |
| Altezza prodotto | 68 mm |
| Profondità prodotto | 74 mm |
| Peso netto prodotto | 0.166 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 48 mm |
| Profondità imballo livello 1 | 71 mm |
| Altezza imballo livello 1 | 74 mm |
| Peso lordo imballo livello 1 | 0.189 kg |
| EAN imballo livello 1 | 6417019930923 |
| Larghezza imballo livello 2 | 91 mm |
| Profondità imballo livello 2 | 298 mm |
| Altezza imballo livello 2 | 170 mm |
| Peso lordo imballo livello 2 | 1.89 kg |
| Dati tecnici | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x Cu 0.75…4 mm² |
| Solid 1/2x Cu 0.75…6 mm² | |
| Flessibile 1x Cu 1.5…16 mm² | |
| Flessibile 2x Cu 1.5…6 mm² | |
| Stranded 1x Cu 1.5…16 mm² | |
| Stranded 2x Cu 1.5…6 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | 16 A |
| Corrente termica convenzionale (Ithe) | 16 A |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Switched - Late-break and Early-make | |
| Handle Color | Nero |
| Lunghezza maniglia | 28.5 mm |
| Tipo di maniglia | Knob |
| Lock Type | Padlockable |
| Maximum Mounted Auxiliary Contacts | 4 NO, 4 NC |
| Durata meccanica | Nr. Operations 100000 |
| Tipo di montaggio | Base/DIN mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.1 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-1 800 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (415 V) 7.5 kW |
| (690 V) 11 kW | |
| Tensione nominale di funzionamento | Circuito Principale 800 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 1.76 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 0.8 kA |
| for 0.2 s 1.25 kA | |
| Cacciavite raccomandato | Main Circuit Pozidriv 2 |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 1 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 9-10 mm |
| Circuito Principale 0.35-0.39 in | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 20 A |
| Portata UL/CSA | (110 ... 120 V AC) Monofase 1 Hp |
| (240 V AC) Monofase 2 Hp | |
| (440 ... 480 V AC) Monofase 5 Hp | |
| (550 ... 600 V AC) Monofase 7.5 Hp | |
| (240 V AC) Three Phase 5 Hp | |
| (440 ... 480 V AC) Tre Fasi 10 Hp | |
| (550 ... 600 V AC) Tre Fasi 10 Hp | |
| Wire Size | 1x 18-6 AWG |
| 2x 16-10 AWG | |
| Coppia di serraggio UL/CSA | UL 1 lbf·in |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC301348D2701 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 36 |
| E-Number (Sweden) | 3172216 |
