ABBInterruttori manuali1SCA162961R1001 ABB Int. Sec. per 800-1000VAC OTHV200E04WP

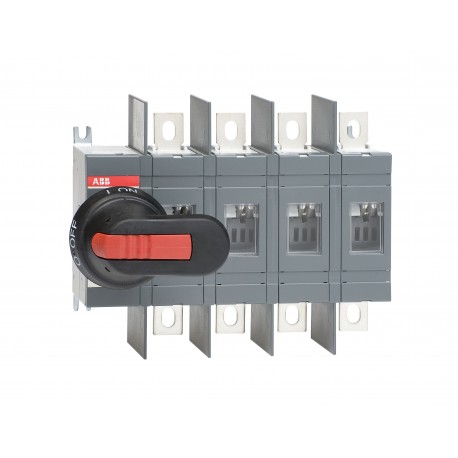

ABB 1SCA162961R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA162961R1001 ABB Int. Sec. per 800-1000VAC OTHV200E04WP

Codice: 1SCA162961R1001

Produttore: ABB

Descrizione:

Int. Sec. per 800-1000VAC OTHV200E04WP
OTHV200E04WP SWITCH DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 225,76 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica9AKK108469A0610
Istruzioni e manuali1SCC301031M0220
Disegni meccanici1SCC301292F0001
1SCC301291F0001
OT200-250E04W.stp
OT200-250E04W.igs
Dati ambientali
Grado di protezioneDavanti IP00
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto212.5 mm
Altezza prodotto170 mm
Profondità prodotto82.5 mm
Peso netto prodotto2.2 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1110 mm
Profondità imballo livello 1190 mm
Altezza imballo livello 1290 mm
Peso lordo imballo livello 12.25 kg
EAN imballo livello 16417019929132
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)200 A
Corrente termica convenzionale (Ithe)200 A
Grado di protezioneDavanti IP00
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorNero
Lunghezza maniglia65 mm
Tipo di manigliaPistol type handle included
Durata meccanicaNr. Operations 20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Perdita di potenzaa Condizioni Operative Nominali per Polo 4 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)acc. to IEC 60947-1 1000 V
Corrente nominale di funzionamento AC-21A (Ie)(800 V AC) 200 A
(1000 V AC) 200 A
Corrente nominale di funzionamento AC-22A (Ie)(800 V) 200 A
(1000 V AC) 200 A
Corrente nominale di funzionamento AC-23A (Ie)(800 V) 135 A
(1000 V AC) 135 A
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Norme di riferimentoIEC 60947-3
ComandoMechanism at the End of the Switch
04 (Left Side)
Tipo di morsettoLug terminals
Larghezza morsetto20 mm
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC301323D0201
Certificato FIMKO1SCC301323D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA162961R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
