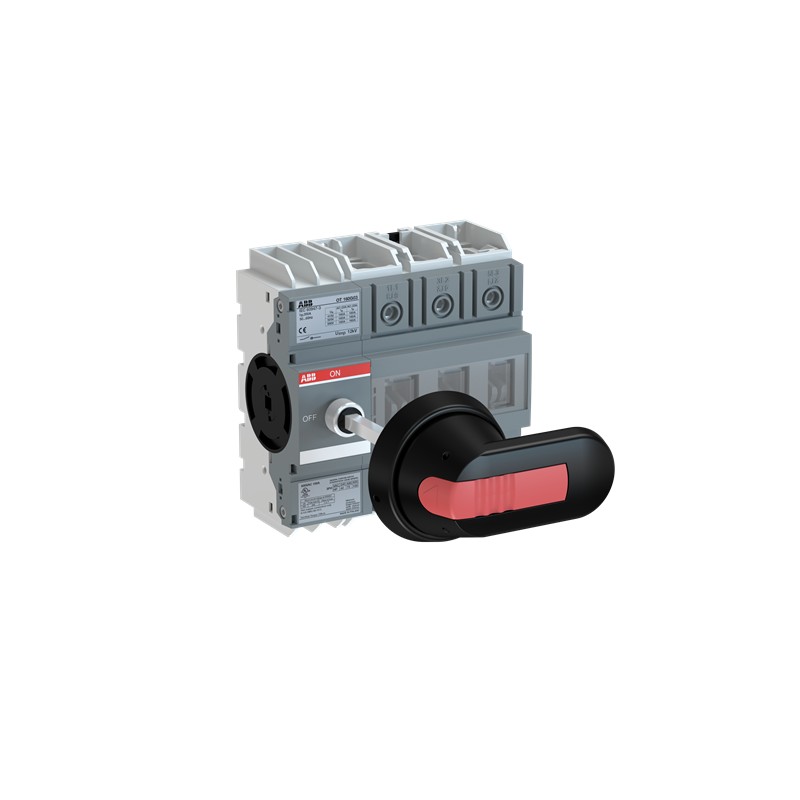

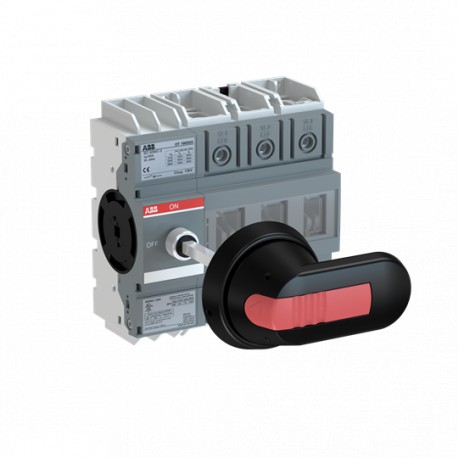

1SCA162953R1001 ABB Int. Sec. per 800-1000VAC OTHV160G03P
Codice: 1SCA162953R1001
Produttore: ABB
Descrizione:
Int. Sec. per 800-1000VAC OTHV160G03P
OTHV160G03P SWITCH DISCONNECTOR
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| Conformità dei materiali | |
|---|---|
| Modello di notifica dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Dichiarazione REACH | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Stato RoHS | A seguito della Direttiva UE 2011/65/UE e della Rettifica 2015/863 del 22 luglio 2019 |
| Legge sul controllo delle sostanze tossiche - TSCA | 1SCC011025D0201 |
| Download popolari | |
| Dati tecnici, informazioni tecniche | 9AKK108469A0610 |
| Istruzioni e manuali | 1SCC301089M0204 |
| Disegni meccanici | OT160G3_model.igs |
| Ambiente | |
| Grado di protezione | Frontale IP20 |
| Grado di contaminazione | 3 |
| classificazione | |
| Quantità minima dell'ordine | 1 pezzo |
| Codice tariffario | 85365080 |
| Paese d'origine | Finlandia |
| dimensioni | |
| Larghezza del prodotto | 123 millimetri |
| Altezza del prodotto | 130 mm |
| Lunghezza del prodotto | 73 mm |
| Peso del prodotto | 0,9 kg |
| Informazioni sull'imballaggio | |
| Unità di imballaggio di livello 1 | scatola 1 pezzo |
| Larghezza dell'imballaggio di livello 1 | 96 mm |
| Livello 1 Confezione lunga | 160 mm |
| Livello di imballaggio 1 Alto | 244 mm |
| Peso dell'imballaggio Livello 1 | 1,0 kg |
| Imballaggio EAN Livello 1 | 6417019929057 |
| Tecnica | |
| Sezione via cavo | Cu 10...70 mm² |
| Corrente termica esterna convenzionale (IEsimo) | 160 A |
| Corrente termica convenzionale (ILe) | 160 A |
| Grado di protezione | Frontale IP20 |
| Colore manico | nero |
| Lunghezza del manico | 65 mm |
| Tipo di maniglia | Include il manico tipo pistola |
| Durabilità meccanica | N. Operazioni 20000 |
| Tipo di montaggio | Montaggio su base |
| Numero di poli | 3P |
| Modalità operativa | Fronte |
| Grado di contaminazione | 3 |
| Perdita di potenza | a condizioni di funzionamento nominali per polo 6,5 W |
| Tensione nominale supportata da impulsi (Udiavoletto) | 12 kV |
| Tensione nominale di isolamento (Uio) | secondo IEC 60947-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (800 V CA) 160 A |
| (1000 V CA) 125 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (800 V) 125 A |
| (1000 V CA) 100 A | |
| Tensione nominale di esercizio | Circuito principale 1000 V |
| Capacità nominale di produzione per cortocircuiti (Icentimetro) | (1000 V) 12 kA |
| Corrente nominale a breve termine Bassa tensione (ICw) | per 1 s 4 kA |
| Standard | IEC 60947-3 |
| Meccanismo di funzionamento dell'interruttore | Meccanismo all'estremità dell'interruttore |
| 03 (Lato sinistro) | |
| Tipo di terminale | Terminali a vite |
| Coppia di serraggio | Acc. IEC 60947-1 6 N·m |
| Tecnica UL/CSA | |
| Coppia di serraggio | Acc. IEC 60947-1 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC301322D0201 |
| Certificato FIMKO | 1SCC301322D0201 |
| Classificazioni e standard esterni | |
| Codice di classificazione degli oggetti | Q |
| ETIM 9 | EC000216 - Sezionatore (bassa tensione) |
| ETIM 10 | EC000216 - Sezionatore (AC) |
| Unspsc | 39122233 |
| Classe E | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccola attrezzatura (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA162953R1001 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica160 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica4 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
