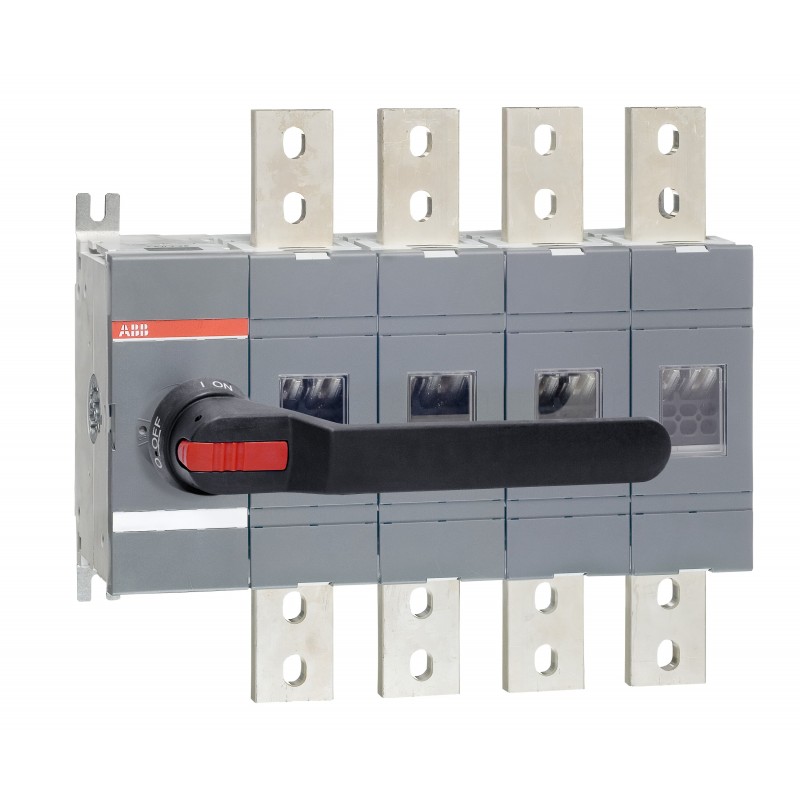

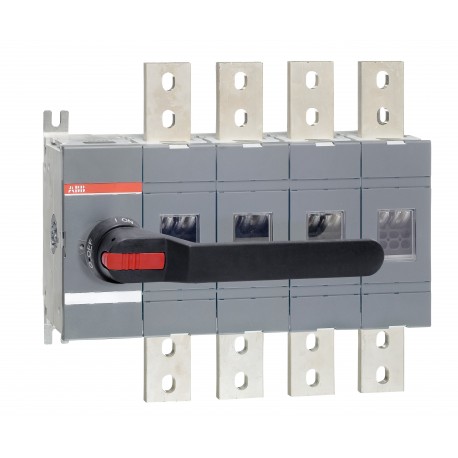

1SCA162933R1001 ABB Int. Sec. per 800-1000VAC OTHV1250E04P
1SCA162933R1001
ABB
Int. Sec. per 800-1000VAC OTHV1250E04P
OTHV1250E04P SWITCH DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK108469A0610 |
| Istruzioni e manuali | 1SCC301047M0213 |
| Disegni meccanici | 1SCC301504F0001 |
| 1SCC301503F0001 | |
| OT1600E04.igs | |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 414.5 mm |
| Altezza prodotto | 372 mm |
| Profondità prodotto | 167 mm |
| Peso netto prodotto | 22.3 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| Profondità imballo livello 1 | 400 mm |
| Altezza imballo livello 1 | 435 mm |
| Peso lordo imballo livello 1 | 23.3 kg |
| EAN imballo livello 1 | 6417019928852 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | 1600 A |
| Corrente termica convenzionale (Ithe) | 1600 A |
| Grado di protezione | Davanti IP00 |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Lunghezza maniglia | 274 mm |
| Tipo di maniglia | Pistol type handle included |
| Durata meccanica | Nr. Operations 6000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 29 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (800 V AC) 1250 A |
| (1000 V AC) 1250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (800 V) 1250 A |
| (1000 V AC) 1250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (800 V) 800 A |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V) 92 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 50 mm |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC301326D0201 |
| Certificato FIMKO | 1SCC301326D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 1600 A |
| resistenza a corrente di breve durata Icw (EF007050) | 50 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP00 |
| indice di protezione (NEMA) (EF011959) | altro |
