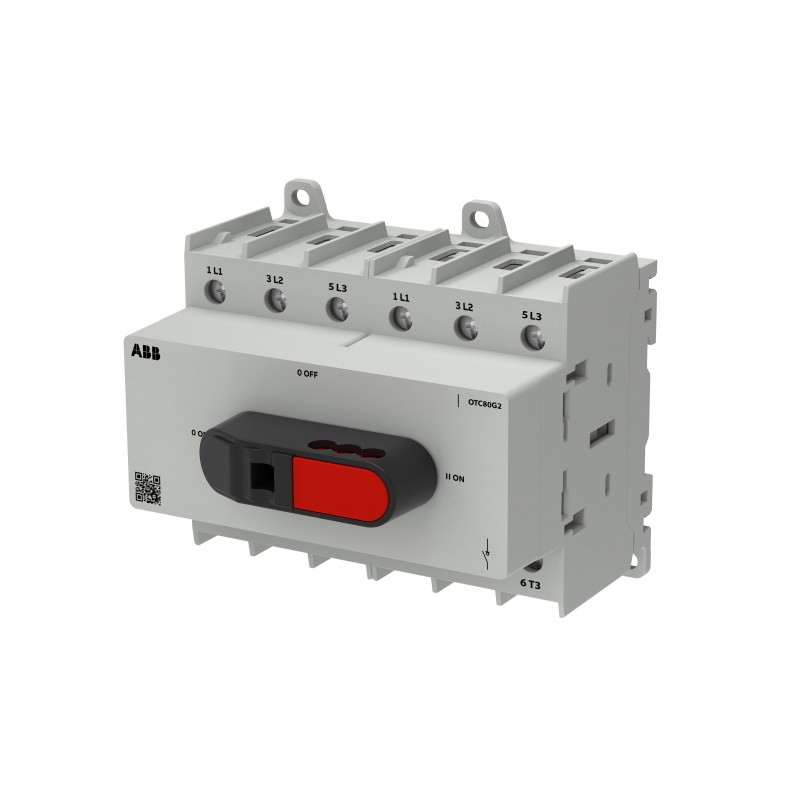

1SCA162737R1001 ABB OT Plus Switch OTC80G2-3BS
1SCA162737R1001
ABB
OT Plus Switch OTC80G2-3BS
OTC80G2-3BS CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 91.5 mm |
| Altezza prodotto | 105 mm |
| Profondità prodotto | 96 mm |
| Peso netto prodotto | 0.564 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 100 mm |
| Profondità imballo livello 1 | 109 mm |
| Altezza imballo livello 1 | 96 mm |
| EAN imballo livello 1 | 6417019928050 |
| Dati tecnici | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x Cu 1.5…4 mm² |
| Solid 1/2x Cu 1.5…6 mm² | |
| Flessibile 1x Cu 1.5…35 mm² | |
| Flessibile 2x Cu 1.5…16 mm² | |
| Stranded 1x Cu 1.5…35 mm² | |
| Stranded 2x Cu 1.5…16 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | 80 A |
| Corrente termica convenzionale (Ithe) | 80 A |
| Handle Color | Nero |
| Lunghezza maniglia | 57 mm |
| Tipo di maniglia | Knob |
| Lock Type | Padlockable |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Tipo di montaggio | Base/DIN mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.4 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (80 A fusibile, 690 V) 50 kA |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-1 800 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (415 V) 80 A |
| (690 V) 80 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (415 V) 80 A |
| (690 V) 80 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (415 V) 65 A |
| (690 V) 40 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (415 V) 45 kW |
| (690 V) 37 kW | |
| Tensione nominale di funzionamento | Circuito Principale 800 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 3.5 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1.5 kA |
| for 0.2 s 2.5 kA | |
| Cacciavite raccomandato | Main Circuit Pozidriv 2 |
| Funzioni speciali | No |
| Norme di riferimento | IEC60947-3 |
| UL60947-4-1 | |
| CSA C22.2 No.14 | |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 2 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 13-16 mm |
| Circuito Principale 0.51-0.63 in | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 80 A |
| Portata UL/CSA | (110 ... 120 V AC) Monofase 2 Hp |
| (240 V AC) Monofase 10 Hp | |
| (440 ... 480 V AC) Monofase 20 Hp | |
| (550 ... 600 V AC) Monofase 20 Hp | |
| (110 ... 120 V AC) Tre Fasi 5 Hp | |
| (240 V AC) Three Phase 20 Hp | |
| (440 ... 480 V AC) Tre Fasi 40 Hp | |
| (550 ... 600 V AC) Tre Fasi 40 Hp | |
| Wire Size | 1x 16-2 AWG |
| 2x 16-8 AWG | |
| Coppia di serraggio UL/CSA | UL 18 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC OTC63-80G2 |
| Dichiarazione di conformità - CE | 1SCC303137D2701 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 36 |
| E-Number (Norway) | 4384811 |
