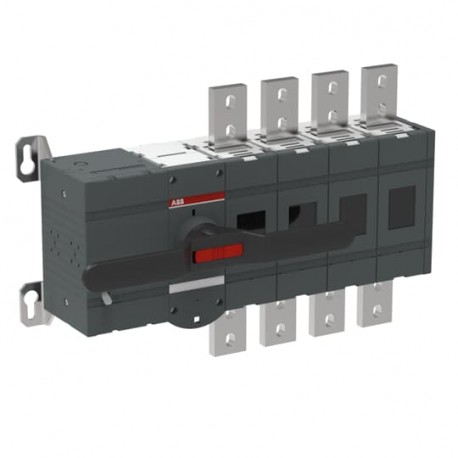

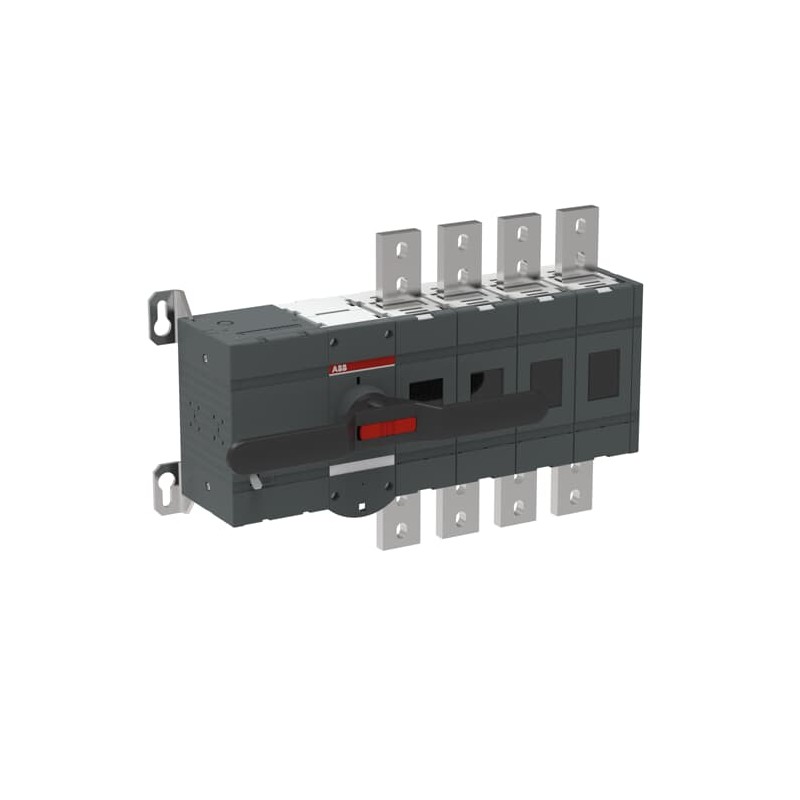

1SCA162702R1001 ABB Int. Sec. Mot.DC-20B OTM1600E4M230V-135
1SCA162702R1001
ABB
Int. Sec. Mot.DC-20B OTM1600E4M230V-135
OTM1600E4M230V-135 Motorized Disconnector
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301023C0201 |
| Istruzioni e manuali | 1SCC301104M0201 |
| Disegni meccanici | otm1600e4_.stp |
| 1SCC303484F0001 | |
| 1SCC303485F0001 | |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85353010 |
| Paese di origine | Finlandia (FI) |
| Cina (CN) | |
| Dimensioni | |
| Dimensioni telaio prodotto | OTM1600-135 |
| Larghezza prodotto | 586.5 mm |
| 23.1 in | |
| Altezza prodotto | 372 mm |
| 14.6 in | |
| Profondità prodotto | 153 mm |
| 6 in | |
| Peso netto prodotto | 30 kg |
| 66.1 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 435 mm |
| 17.1 in | |
| Profondità imballo livello 1 | 673 mm |
| 26.5 in | |
| Altezza imballo livello 1 | 215 mm |
| 8.5 in | |
| Peso lordo imballo livello 1 | 32 kg |
| 70.5 lb | |
| EAN imballo livello 1 | 6417019926841 |
| Dati tecnici | |
| Configurazione connessione | Connection type 2 or 3 |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1600 A |
| q = 40 °C 2500 A | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 1600 A |
| Completamente Chiuso 2500 A | |
| Grado di protezione | Davanti IP00 |
| Handle Color | Nero |
| Lunghezza maniglia | 400 mm |
| 15.7 in | |
| Tipo di maniglia | Direct mounted pistol type handle |
| Durata meccanica | 600 ciclo (i) |
| Motor Operational Voltage | 220 ... 240 V AC |
| Tipo di montaggio | Base mounting |
| Number of Circuits | 1 |
| 2 | |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 48 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Rated Operational Current DC-20B | (1500 V DC) 1600 A |
| (1500 V DC) 2500 A | |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.3 s 36 kA |
| for 0.3 s 50 kA | |
| Tensione nominale (Ur) | 1500 V |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-1, -3 |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 50 mm |
| 1.97 in | |
| Utilizzo | Sistema di Accumulo dell'Energia |
| Categoria di utilizzo | DC-20B |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | 2023980302000100 |
| Dichiarazione di conformità - CE | 1SCC301229D2701 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| eClass | V14.0 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP00 |
