ABBInterruttori manuali1SCA161932R1001 ABB Interruttore sezionatore DC OTDC100GV11

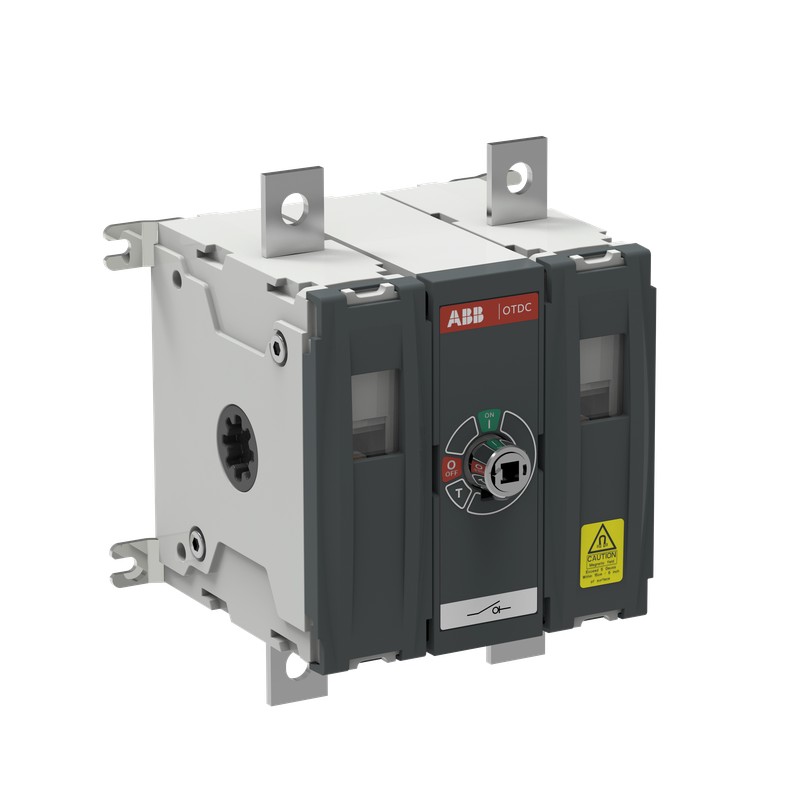

ABB 1SCA161932R1001 1SCA161932R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA161932R1001 ABB Interruttore sezionatore DC OTDC100GV11

Riferimento: 1SCA161932R1001

Produttore: ABB

Descrizione:

Interruttore sezionatore DC OTDC100GV11
OTDC100GV11 DC Switch-disconnector

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 151,13 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC301113M0201
Dichiarazione prodotto ambientale - EPD1SCC301249D0201
Improved Energy Efficiency for CustomersProduct Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 50,7 %
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC301240D0201
Informazioni RoHS1SCC301239D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC301321D0201
Download Piu' Usati
Scheda tecnica1SCC301022C0201
Istruzioni e manuali1SCC301106M0201
Disegni meccaniciOTDC100-250_G_11_STP
1SCC307811F0201
Dichiarazione prodotto ambientale - EPD1SCC301249D0201
Dati ambientali
Grado di protezioneDavanti IP20
Grado di inquinamento2
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85353010
Paese di origineFinlandia (FI)
Dimensioni
Dimensioni telaio prodottoS2.0
Larghezza prodotto146 mm
5.7 in
Altezza prodotto165 mm
6.5 in
Profondità prodotto120 mm
4.7 in
Peso netto prodotto1.7 kg
3.7 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1170 mm
6.7 in
Profondità imballo livello 1190 mm
7.5 in
Altezza imballo livello 1145 mm
5.7 in
Peso lordo imballo livello 11.8 kg
4 lb
EAN imballo livello 16417019920016
Dati tecnici
Configurazione connessioneSingle circuit 2a, 2b
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 100 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 100 A
Grado di protezioneDavanti IP20
Tipo di manigliaHandle and shaft not included
Durata meccanica10000 ciclo (i)
Tipo di montaggioBase mounting
Number of Circuits1
Numero di poli2P
Modalità operativaFront
Grado di inquinamento2
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Coppia positiva manovra di apertura (operazione di apertura diretta)6 … 9 N·m
Perdita di potenzaa Condizioni Operative Nominali per Polo 1.0 … 1.3 W
Tipo di protezioneCircuit breaker
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1500 V
Corrente nominale di funzionamento DC-21B (Ie)(1500 V) 100 A
Rated Operational Current DC-PV1(1500 V) 100 A
Rated Operational Current DC-PV2(1500 V) 100 A
Tensione nominale di funzionamento1500 V
Potere nominale di chiusura su cortocircuito (Icm)(1500 V DC) 10 kA
Corrente nominale ammissibile di breve durata (Icw)1500 V DC 10 kA
per 1 s 10 kA
Diametro albero6 mm
0.24 in
Funzioni specialiNo
Norme di riferimentoIEC 60947-1, -3
ComandoMechanism Between the Poles
11 (Between the Poles)
Tipo di morsettoLug terminals
Larghezza morsetto19.5 mm
0.77 in
UtilizzoPhotovoltaic
Categoria di utilizzoDC-21B
DC-PV1
DC-PV2
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC301242D2701
Declaration of Conformity - UKCA1SCC301313D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA161932R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1500 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica100 A
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
