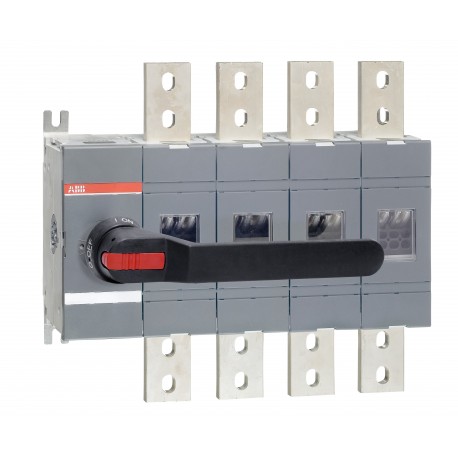

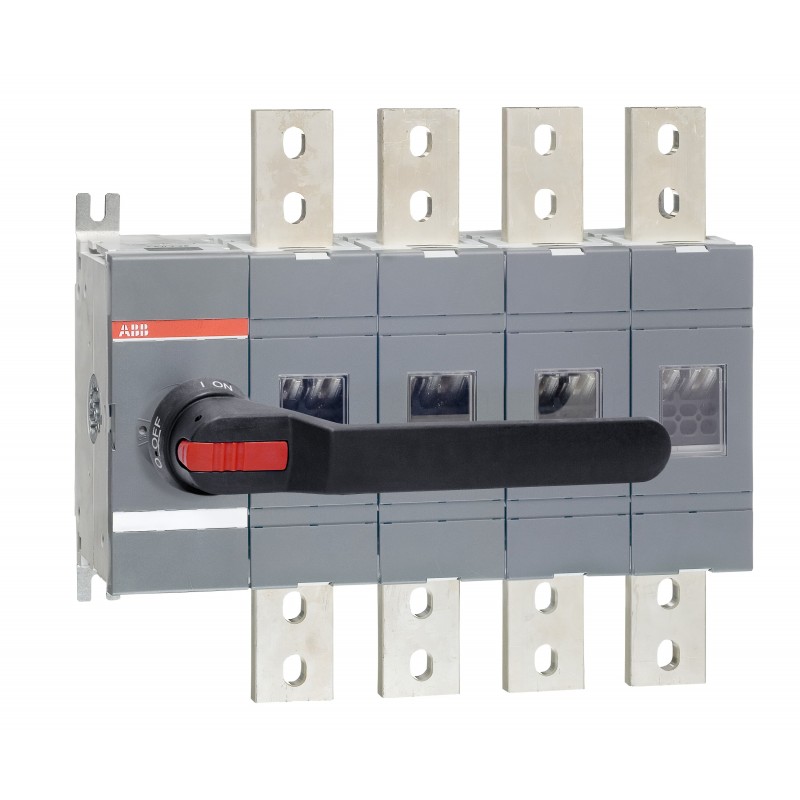

1SCA161768R1001 ABB Sezionatore OT2000EC04P
1SCA161768R1001
ABB
Sezionatore OT2000EC04P
OT2000EC04P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301120M0201 |
| Informazioni ambientali | 1SCC301233D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | No documentation needed |
| Istruzioni e manuali | 1SCC301047M0213 |
| Disegni meccanici | 1SCC301504F0001 |
| 1SCC301503F0001 | |
| OT1600E04.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| Dati ambientali | |
| Informazioni ambientali | 1SCC301233D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 414.5 mm |
| Altezza prodotto | 372 mm |
| Profondità prodotto | 167 mm |
| Peso netto prodotto | 22.3 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| Profondità imballo livello 1 | 400 mm |
| Altezza imballo livello 1 | 435 mm |
| Peso lordo imballo livello 1 | 23.3 kg |
| EAN imballo livello 1 | 6417019918556 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 2000 A |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 6000 |
| Numero di poli | 4P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 48 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (1250 A fuse, 415 V) 80 kA |
| (1250 A fuse, 500 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-22B (Ie) | (380 ... 415 V) 2000 A |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (400 V) 92 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Norme di riferimento | IEC 60947-3 |
| Tipo di morsetto | Lug terminals |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301338D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
