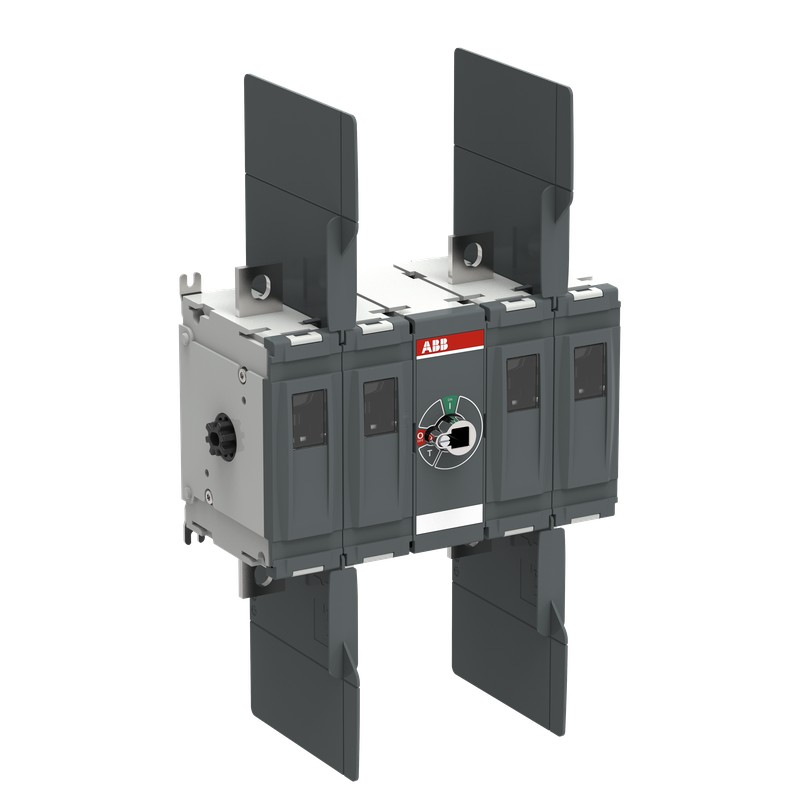

1SCA158462R1001 ABB Sezionatore OTDC315FV22P CC
Codice: 1SCA158462R1001
Produttore: ABB
Descrizione:
Sezionatore OTDC315FV22P CC
OTDC315FV22P DC Switch-disconnector
Categorie:
- ABB > Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
- Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
DETTAGLI
| Download Piu' Usati | |
|---|---|
| Scheda tecnica | 1SCC301022C0201 |
| Istruzioni e manuali | 1SCC301099M0201 |
| 9AKK107492A6191 | |
| Disegni meccanici | OTDC315-630FV22_stp |
| OTDC315-630FV22_igs | |
| 1SCC307664F0001 | |
| 1SCC307665F0001 | |
| Schema elettrico | 1SCC301035K0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85353010 |
| Paese di origine | India (IN) |
| Dimensioni | |
| Dimensioni telaio prodotto | M |
| Larghezza prodotto | 255.5 mm |
| 10.1 in | |
| Altezza prodotto | 211 mm |
| 8.3 in | |
| Profondità prodotto | 135 mm |
| 5.3 in | |
| Peso netto prodotto | 7.9 kg |
| 17.3 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| 10.6 in | |
| Profondità imballo livello 1 | 310 mm |
| 12.2 in | |
| Altezza imballo livello 1 | 200 mm |
| 7.9 in | |
| Peso lordo imballo livello 1 | 8.2 kg |
| 18 lb | |
| EAN imballo livello 1 | 6417019875606 |
| Dati tecnici | |
| Configurazione connessione | Double circuit 4a, 4c |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 315 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 315 A |
| Grado di protezione | Davanti IP20 |
| Handle Color | Nero |
| Lunghezza maniglia | 145 mm |
| 5.7 in | |
| Tipo di maniglia | Pistol handle |
| Durata meccanica | 10000 ciclo (i) |
| Tipo di montaggio | Base mounting |
| Number of Circuits | 2 |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | 18 … 30 N·m |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 7 ... 8 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (1500 V) 315 A |
| Rated Operational Current DC-22B | (1500 V) 315 A |
| Rated Operational Current DC-PV1 | (1500 V) 315 A |
| Rated Operational Current DC-PV2 | (1500 V) 315 A |
| Tensione nominale di funzionamento | 1500 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1500 V DC) 10 kA |
| Corrente nominale ammissibile di breve durata (Icw) | 1500 V DC 10 kA |
| per 1 s 10 kA | |
| Diametro albero | 12 mm |
| 0.47 in | |
| Lunghezza albero | 185 mm |
| 7.3 in | |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-1, -3 |
| Comando | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 30 mm |
| 1.2 in | |
| Utilizzo | Photovoltaic |
| Categoria di utilizzo | DC-21B |
| DC-22B | |
| DC-PV1 | |
| DC-PV2 | |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC301227D2701 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
