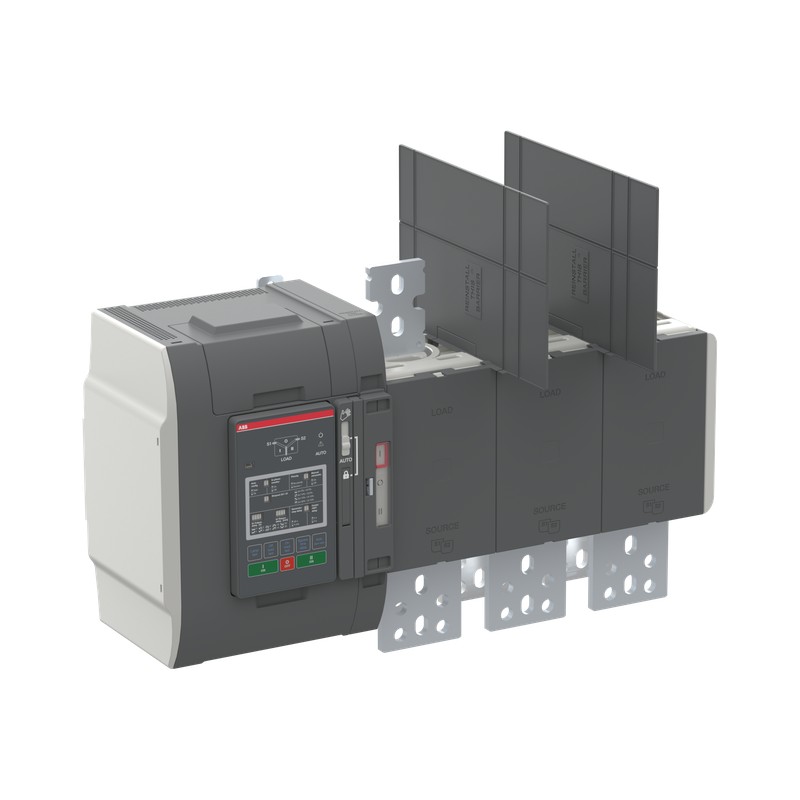

1SCA153625R1001 ABB Int. TruONE ATS Switch OXB1600E3X2QB
1SCA153625R1001
ABB
Int. TruONE ATS Switch OXB1600E3X2QB
Int. Interruttore TruONE ATS OXB1250E3S2QB
OXB1600E3X2QB COMMUTATORE AUTO I-0-II 1600A 3POL
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC303064M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303133D0201 |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 69.9 % |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011022D0201 |
| Informazioni RoHS | 1SCC011023D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC303119D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303008C0201 |
| Istruzioni e manuali | 1SCC303011M0201_FW2.04 |
| Disegni meccanici | OX_800U-1600E_3X2_B_.stp |
| 1SCC308269F0001 | |
| 1SCC308268F0001 | |
| 1SCC308181F0001 | |
| 1SCC308180F0001 | |
| 1SCC308329F0001 | |
| 1SCC308328F0001 | |
| Schema elettrico | Circuit diagram_OXB_B_.dxf |
| Circuit diagram_OXB_B_.pdf | |
| Dichiarazione prodotto ambientale - EPD | 1SCC303133D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Dimensioni | |
| Larghezza prodotto | 597 mm |
| 23.5 in | |
| Altezza prodotto | 359 mm |
| 14.13 in | |
| Profondità prodotto | 212 mm |
| 8.35 in | |
| Peso netto prodotto | 31.14 kg |
| 68.65 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 430 mm |
| 16.93 in | |
| Profondità imballo livello 1 | 690 mm |
| 27.17 in | |
| Altezza imballo livello 1 | 450 mm |
| 17.72 in | |
| Peso lordo imballo livello 1 | 44.14 kg |
| 97.31 lb | |
| EAN imballo livello 1 | 6417019846514 |
| Dati tecnici | |
| Controller Type | Livello 2 (DIP) |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1600 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Maniglia Diretta |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Supplies on Bottom - Load on Top |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 49 W |
| Frequenza nominale (f) | Circuito Principale 50-60 Hz |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-31B (Ie) | (200 … 415 V AC) 1600 A |
| Corrente nominale di funzionamento AC-32B (Ie) | (200 … 415 V AC) 1500 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (200 … 415 V AC) 1250 A |
| Tensione nominale di funzionamento | Circuito Principale 200...480 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 65 kiloampere rms |
| Funzioni speciali | Open style |
| Norme di riferimento | IEC60947-6-1 |
| Tipo di morsetto | Bolt |
| Tipo di transizione | Delayed |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303063D2701 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
