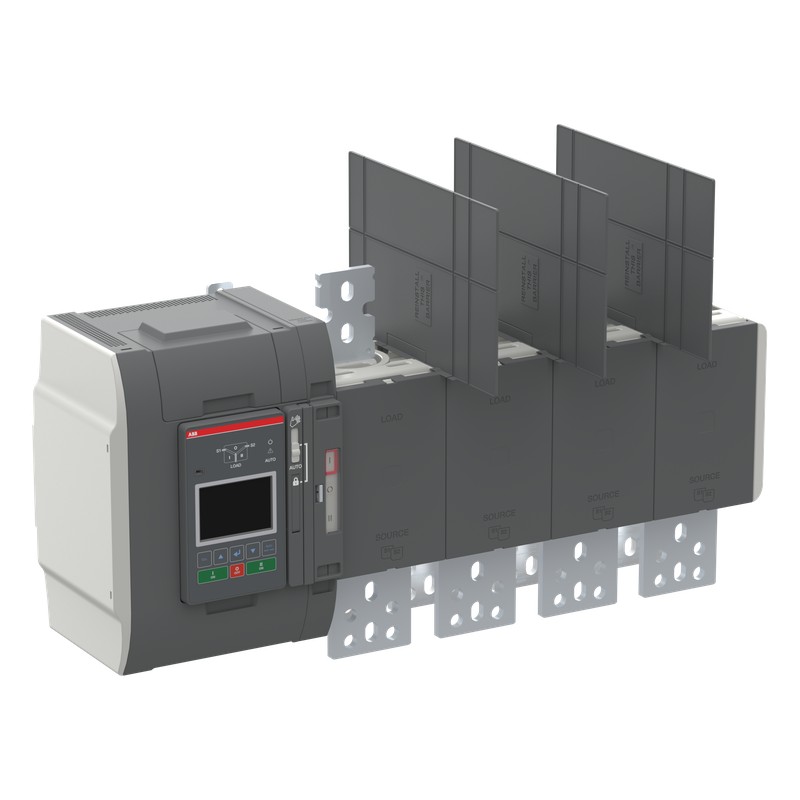

ABB 1SCA153579R1001 1SCA153579R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA153579R1001 ABB Interruttore ATS TruONE OXB1000E3S3QB

Riferimento: 1SCA153579R1001

Produttore: ABB

Descrizione:

Interruttore ATS TruONE OXB1000E3S3QB
Int. Interruttore TruONE ATS OXB1000E3S3QB
OXB1000E3S3QB COMMUTATORE AUTO I-0-II 1000A 3POL

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 6.959,65 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC303064M0201
Dichiarazione prodotto ambientale - EPD1SCC303133D0201
Extended Product LifetimeProduct Modularity
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 69.9 %
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011022D0201
Informazioni RoHS1SCC011023D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC303119D0201
Download Piu' Usati
Scheda tecnica1SCC303008C0201
Istruzioni e manuali1SCC303011M0201 REVISION FW 2.05
Disegni meccaniciOX_800U-1600E_3S3_B_.stp
1SCC308275F0001
1SCC308274F0001
1SCC308183F0001
1SCC308182F0001
1SCC308331F0001
1SCC308330F0001
Schema elettricoCircuit diagram_OXB_B_.dxf
Circuit diagram_OXB_B_.pdf
Dichiarazione prodotto ambientale - EPD1SCC303133D0201
Dati ambientali
Grado di protezioneDavanti IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Dimensioni
Larghezza prodotto712 mm
28.03 in
Altezza prodotto359 mm
14.13 in
Profondità prodotto212 mm
8.35 in
Peso netto prodotto37.08 kg
81.75 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1590 mm
23.23 in
Profondità imballo livello 1790 mm
31.1 in
Altezza imballo livello 1510 mm
20.08 in
Peso lordo imballo livello 157.08 kg
125.84 lb
EAN imballo livello 16417019846057
Dati tecnici
Controller TypeLivello 3 (LCD)
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 1000 A
Grado di protezioneDavanti IP20
Fourth Pole PositionLeft and Right Side
Fourth Pole TypeSwitched - Simultaneous Function
Tipo di manigliaManiglia Diretta
Numero di poli4P
Grado di inquinamento3
Posizione dei terminali lineeSupplies on Bottom - Load on Top
Perdita di potenzaa Condizioni Operative Nominali per Polo 14 W
Frequenza nominale (f)Circuito Principale 50-60 Hz
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-31B (Ie)(200 … 415 V AC) 1000 A
Corrente nominale di funzionamento AC-32B (Ie)(200 … 415 V AC) 1000 A
Corrente nominale di funzionamento AC-33B (Ie)(200 … 415 V AC) 1000 A
Tensione nominale di funzionamentoCircuito Principale 200...480 V AC
Corrente nominale ammissibile di breve durata (Icw)for 0.1 s 65 kiloampere rms
Funzioni specialiOpen style
Norme di riferimentoIEC60947-6-1
Tipo di morsettoBolt
Tipo di transizioneDelayed
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303063D2701
EU Data Act Compliance Declaration9AKK108471A5903
Classificazioni e standard esterni
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)

ETIM for 1SCA153579R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica0
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica200 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica200 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica65 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicaaltro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica712 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica359 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica212 mm
