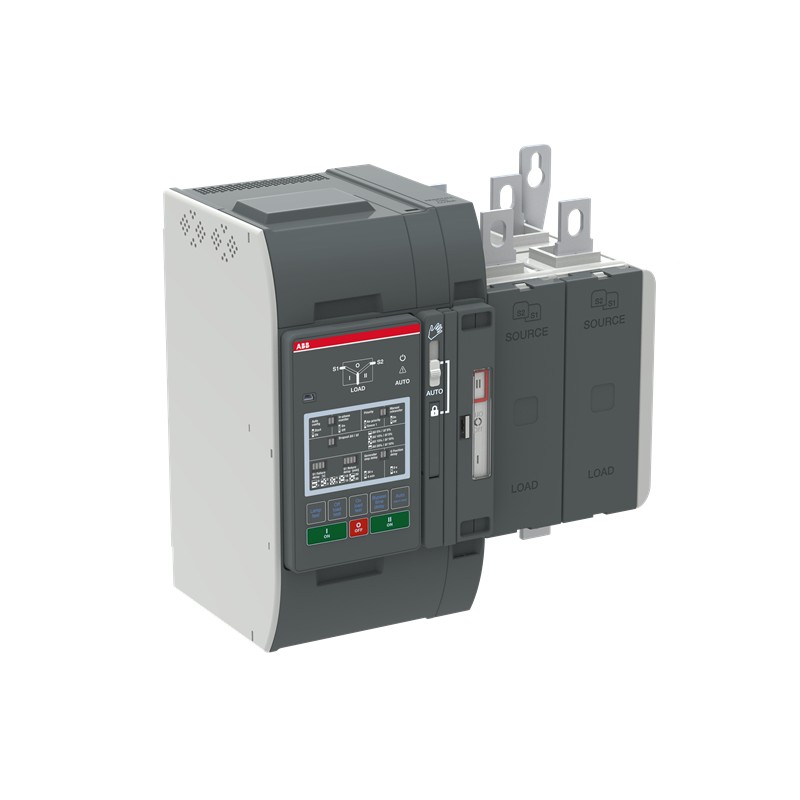

ABB 1SCA153512R1001 1SCA153512R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

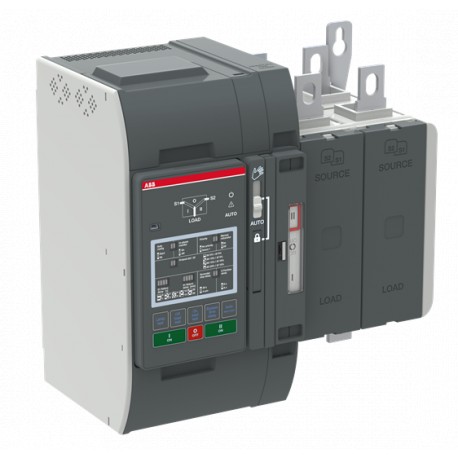

1SCA153512R1001 ABB Int. Commutatore ATS TruONE OXB400E1S2QT

Riferimento: 1SCA153512R1001

Produttore: ABB

Descrizione:

Int. Commutatore ATS TruONE OXB400E1S2QT
Int. Interruttore TruONE ATS OXB400E1S2QT
OXB400E1S2QT COMMUTATORE AUTO I-0-II 400A 1POLI+N

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 3.028,65 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC303063M0201
Dichiarazione prodotto ambientale - EPD1SCC303129D0201
Extended Product LifetimeProduct Modularity
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 65.3 %
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011022D0201
Informazioni RoHS1SCC011023D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC303119D0201
Download Piu' Usati
Scheda tecnica1SCC303008C0201
Istruzioni e manuali1SCC303011M0201 REVISION FW 2.05
Disegni meccaniciOX_260-400E_1S2_T_
1SCC308287F0001
1SCC308286F0001
1SCC308285F0001
1SCC308284F0001
1SCC308329F0001
1SCC308328F0001
Schema elettricoCircuit diagram_OXB_T_.dxf
Circuit diagram_OXB_T_.pdf
Dichiarazione prodotto ambientale - EPD1SCC303129D0201
Dati ambientali
Grado di protezioneDavanti IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Dimensioni
Larghezza prodotto325 mm
12.8 in
Altezza prodotto305 mm
12.01 in
Profondità prodotto183 mm
7.2 in
Peso netto prodotto13.37 kg
29.48 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1345 mm
13.58 in
Profondità imballo livello 1445 mm
17.52 in
Altezza imballo livello 1240 mm
9.45 in
Peso lordo imballo livello 114.07 kg
31.02 lb
EAN imballo livello 16417019845388
Dati tecnici
Controller TypeLivello 2 (DIP)
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 400 A
Grado di protezioneDavanti IP20
Tipo di manigliaManiglia Diretta
Numero di poli2P
Grado di inquinamento3
Posizione dei terminali lineeSupplies on Top - Load on Bottom
Perdita di potenzaa Condizioni Operative Nominali per Polo 20.3 W
Frequenza nominale (f)Circuito Principale 50-60 Hz
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-31B (Ie)(200 … 240 V AC) 400 A
Corrente nominale di funzionamento AC-32B (Ie)(200 … 240 V AC) 400 A
Corrente nominale di funzionamento AC-33B (Ie)(200 … 240 V AC) 400 A
Tensione nominale di funzionamentoCircuito Principale 200...240 V AC
Corrente nominale ammissibile di breve durata (Icw)for 0.3 s 18 kiloampere rms
Funzioni specialiOpen style
Norme di riferimentoIEC60947-6-1
Tipo di morsettoBolt
Tipo di transizioneDelayed
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303064D2701
Classificazioni e standard esterni
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA153512R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica0
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica200 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica200 V
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicaaltro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica325 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica305 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica183 mm
