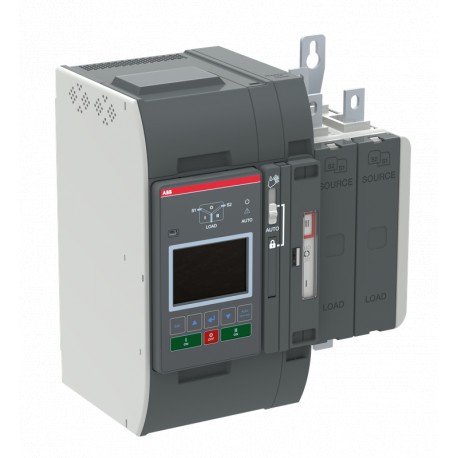

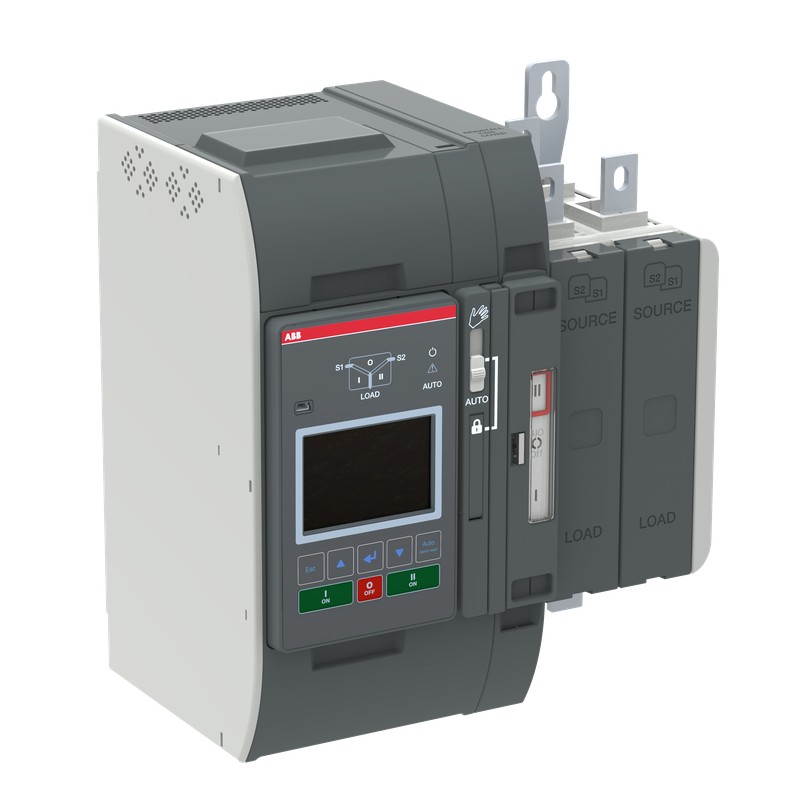

1SCA153426R1001 ABB Interruttore TruONE ATS OXB200E1S3QT
1SCA153426R1001
ABB
Interruttore TruONE ATS OXB200E1S3QT
OXB200E1S3QT COMMUTATORE AUTO I-0-II 200A 1POLI+N
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC303063M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303127D0201 |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 67.3 % |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011022D0201 |
| Informazioni RoHS | 1SCC011023D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC303119D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303008C0201 |
| Istruzioni e manuali | 1SCC303011M0201 REVISION FW 2.05 |
| Disegni meccanici | OX_30U-250_1S3_T_ |
| 1SCC308237F0001 | |
| 1SCC308236F0001 | |
| 1SCC308235F0001 | |
| 1SCC308234F0001 | |
| 1SCC308331F0001 | |
| 1SCC308330F0001 | |
| Schema elettrico | Circuit diagram_OXB_T_.dxf |
| Circuit diagram_OXB_T_.pdf | |
| Dichiarazione prodotto ambientale - EPD | 1SCC303127D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Dimensioni | |
| Larghezza prodotto | 285 mm |
| 11.22 in | |
| Altezza prodotto | 305 mm |
| 12.01 in | |
| Profondità prodotto | 183 mm |
| 7.2 in | |
| Peso netto prodotto | 12.39 kg |
| 27.32 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 345 mm |
| 13.58 in | |
| Profondità imballo livello 1 | 445 mm |
| 17.52 in | |
| Altezza imballo livello 1 | 240 mm |
| 9.45 in | |
| Peso lordo imballo livello 1 | 13.09 kg |
| 28.86 lb | |
| EAN imballo livello 1 | 6417019844527 |
| Dati tecnici | |
| Controller Type | Livello 3 (LCD) |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Maniglia Diretta |
| Numero di poli | 2P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Supplies on Top - Load on Bottom |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 5.8 W |
| Frequenza nominale (f) | Circuito Principale 50-60 Hz |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-31B (Ie) | (200 … 240 V AC) 200 A |
| Corrente nominale di funzionamento AC-32B (Ie) | (200 … 240 V AC) 200 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (200 … 240 V AC) 200 A |
| Tensione nominale di funzionamento | Circuito Principale 200...240 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.3 s 12 kiloampere rms |
| Funzioni speciali | Open style |
| Norme di riferimento | IEC60947-6-1 |
| Tipo di morsetto | Bolt |
| Tipo di transizione | Delayed |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303064D2701 |
| EU Data Act Compliance Declaration | 9AKK108471A5903 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 240 V |
| resistenza a corrente di breve durata Icw (EF007050) | 12 kA |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | Sì |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
