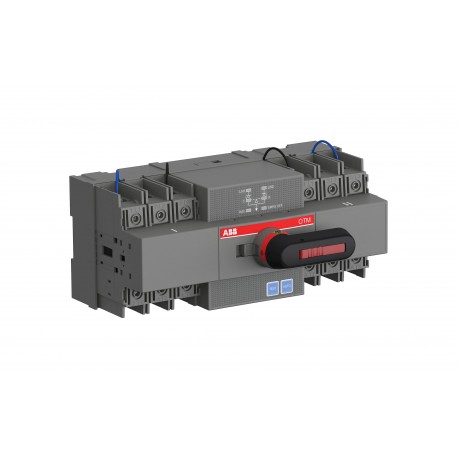

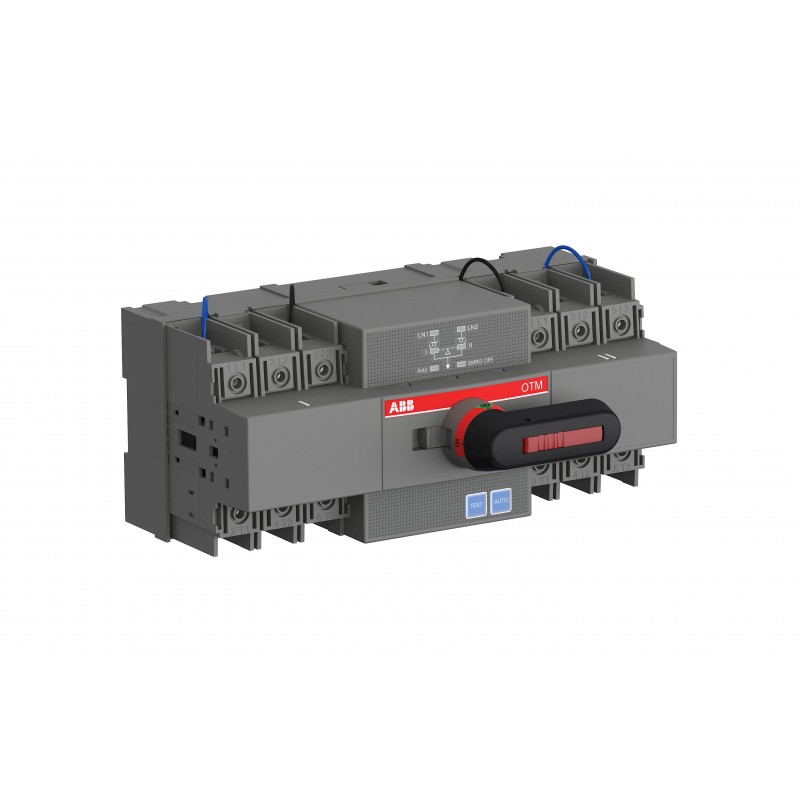

1SCA151421R1001 ABB ATS 63A 2P compatto OTM63F2C20D230C
1SCA151421R1001
ABB
ATS 63A 2P compatto OTM63F2C20D230C
Compatto ATS 63A 2P OTM63F2C20D230C
OTM63F2C20D230C COMMUTATORE AUTOMATICO 63A
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC308001B0201 |
| Istruzioni e manuali | 2THT303803P4001 |
| Disegni meccanici | OTM63-125_2P_3P_COMPACTATS |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Cina (CN) |
| Dimensioni | |
| Larghezza prodotto | 233 mm |
| 9.17 in | |
| Altezza prodotto | 103 mm |
| 4.06 in | |
| Profondità prodotto | 131 mm |
| 5.16 in | |
| Peso netto prodotto | 1.75 kg |
| 3.86 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 275 mm |
| Profondità imballo livello 1 | 168 mm |
| Altezza imballo livello 1 | 140 mm |
| Peso lordo imballo livello 1 | 1.95 kg |
| EAN imballo livello 1 | 6417019818269 |
| Dati tecnici | |
| Controller Type | 20D |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Grado di protezione | Davanti IP20 |
| Fourth Pole Type | Switched - Simultaneous Function |
| Tipo di maniglia | Maniglia Diretta |
| Motor Operational Voltage | 220…240 V AC |
| Tipo di montaggio | Base Mounting Or DIN-rail mounting |
| Numero di poli | 2P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Supplies on Top - Load on Bottom |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.8 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-32B (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 63 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 30 kW |
| Tensione nominale di funzionamento | Circuito Principale 220…240 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2020980305001190 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3640444 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 240 V |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | Sì |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
