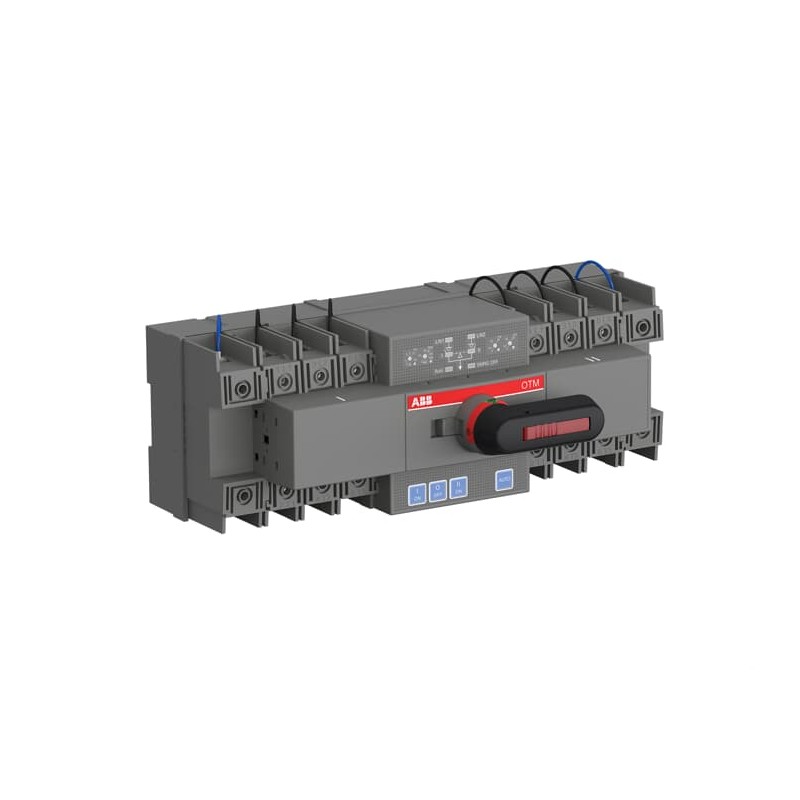

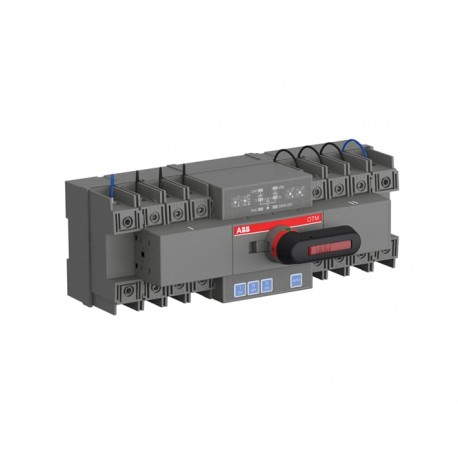

1SCA151255R1001 ABB ATS 63A 4P compatto OTM63F4C21D400C
1SCA151255R1001
ABB
ATS 63A 4P compatto OTM63F4C21D400C
Compatto ATS 63A 4P OTM63F4C21D400C
OTM63F4C21D400C COMMUTATORE AUTOMATICO 63A
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC308001B0201 |
| Istruzioni e manuali | 1SCC303015M0201 |
| Disegni meccanici | OTM40-125_4P_COMPACTATS |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Cina (CN) |
| Dimensioni | |
| Larghezza prodotto | 286 mm |
| 11.26 in | |
| Altezza prodotto | 103 mm |
| 4.06 in | |
| Profondità prodotto | 131 mm |
| 5.16 in | |
| Peso netto prodotto | 2.11 kg |
| 4.65 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 103 mm |
| Profondità imballo livello 1 | 328 mm |
| Altezza imballo livello 1 | 168 mm |
| Peso lordo imballo livello 1 | 2.35 kg |
| EAN imballo livello 1 | 6417019815688 |
| Dati tecnici | |
| Controller Type | 21D |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Grado di protezione | Davanti IP20 |
| Fourth Pole Type | Switched - Simultaneous Function |
| Tipo di maniglia | Maniglia Diretta |
| Motor Operational Voltage | 380…415 V AC |
| Tipo di montaggio | Base Mounting Or DIN-rail mounting |
| Numero di poli | 4P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Supplies on Top - Load on Bottom |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.8 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-32B (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 63 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 30 kW |
| Tensione nominale di funzionamento | Circuito Principale 380…415 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2020980305001190 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122214 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3640453 |
| E-Number (Norway) | 4337515 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
