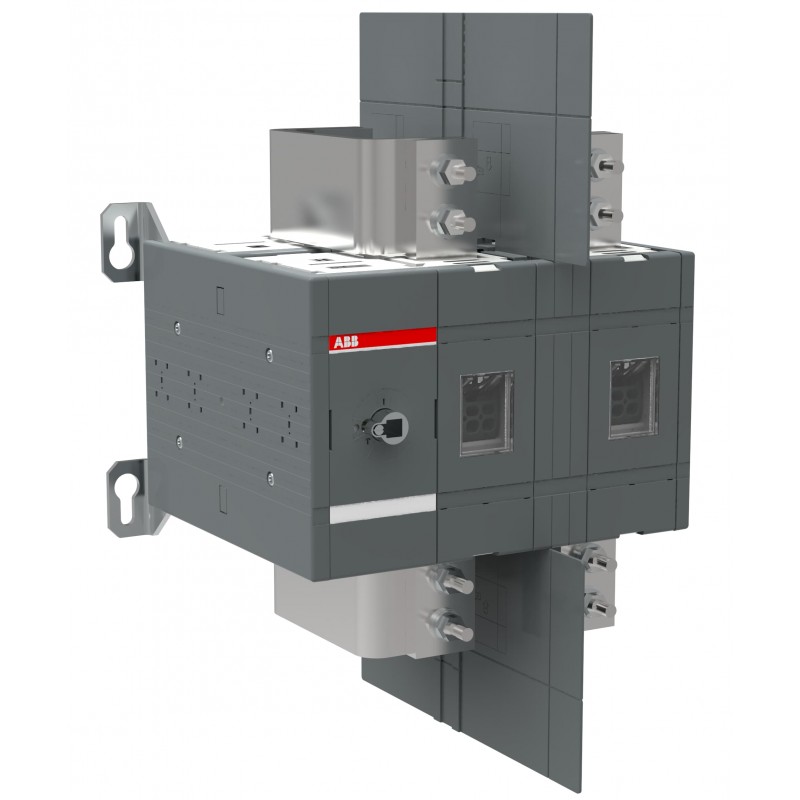

ABB 1SCA144197R1001 1SCA144197R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA144197R1001 ABB Interruttore di scollegamento OT1600U02

Riferimento: 1SCA144197R1001

Produttore: ABB

Descrizione:

Interruttore di scollegamento OT1600U02
Interruttore-sezionatore OT1600U02
OT1600U02 SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 3.207,57 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301120M0201
Dichiarazione prodotto ambientale - EPD1SCC301300D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301094M0203
Dichiarazione prodotto ambientale - EPD1SCC301300D0201
Dati ambientali
Grado di protezioneDavanti IP00
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto365 mm
Altezza prodotto546 mm
Profondità prodotto335 mm
Peso netto prodotto38.4 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1394 mm
Profondità imballo livello 1534 mm
Altezza imballo livello 1368 mm
Peso lordo imballo livello 140.6 kg
EAN imballo livello 16417019723518
Dati tecnici
Corrente termica convenzionale (Ithe)Completamente Chiuso 1600 A
Grado di protezioneDavanti IP00
Distanza tra le fasiStandard
Tipo di manigliaHandle and shaft not included
Durata meccanica2500
Tipo di montaggioBase mounting
Numero di poli2P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 96 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 50 kA
Funzioni specialiNo
Norme di riferimentoUL 98 / CSA C22.2 NO.4
ComandoMechanism at the End of the Switch
02 (Left Side)
Tipo di morsettoLug terminals
Coppia di serraggiosecondo IEC 60947-1 56 N·m
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA1600 A
Coppia di serraggiosecondo IEC 60947-1 56 N·m
Coppia di serraggio UL/CSA500 in·lb
Certificati e dichiarazioni (numero del documento)
Certificato ATEXNo certification needed
Certificato cULcULus certificate OT1600-2000
Certificato ULcULus certificate OT1600-2000
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)

ETIM for 1SCA144197R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1600 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica50 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicagrigio
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica365 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica546 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica335 mm
