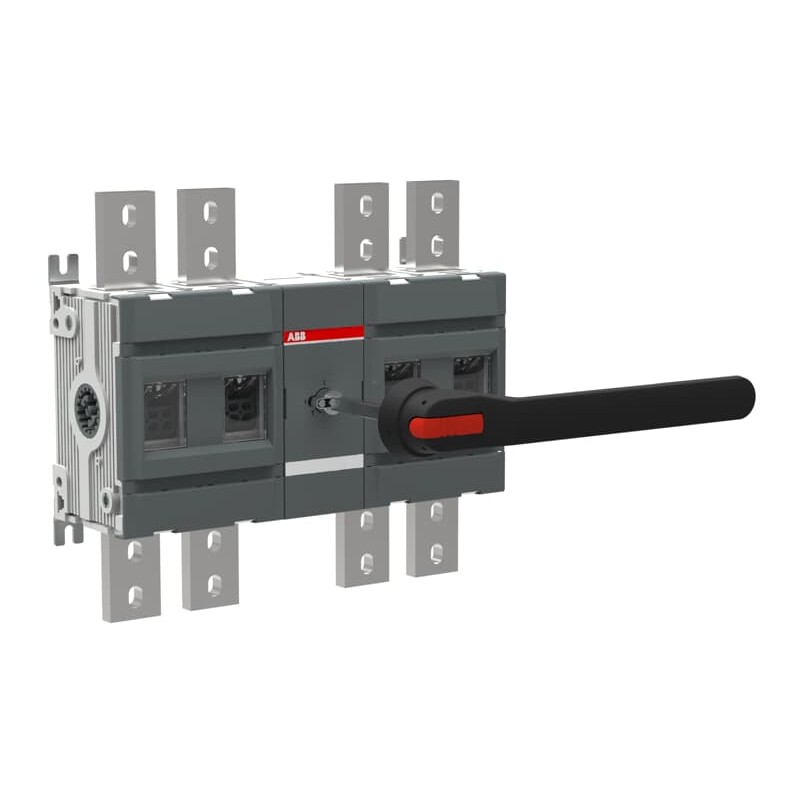

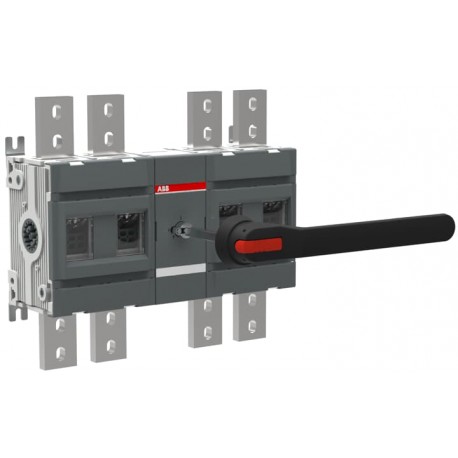

1SCA143720R1001 ABB Interruttore-sezionatore DC OTDC1600E22P Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA143720R1001 ABB Interruttore-sezionatore DC OTDC1600E22P

1SCA143720R1001

ABB

Interruttore-sezionatore DC OTDC1600E22P

OTDC1600E22P CC sezionatore di

Maggiori dettagli


Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Prolungato Del Prodotto Tipo:
    OTDC1600E22P
  • ID prodotto:
    1SCA143720R1001
  • EAN:
    Sei trilioni di quattro cento diciassette miliardi di diciannove milioni di settecento sedici mila sei cento diciannove
  • Descrizione Del Catalogo:
    OTDC1600E22P CC sezionatore di
  • Descrizione Lunga:
    OTDC1600E22P DC Interruttore-sezionatore, IP65 protetto, maniglia lucchettabile, regolabile albero e terminale kit bulloni inclusi, Base di montaggio, IEC 1000 VDC, 1600

Popolari Download

Dimensioni

  • Prodotto Dimensioni Del Fotogramma:
    L
  • Netto Del Prodotto Larghezza:
    414.5mm
    16.3 in
  • Netto Del Prodotto Altezza:
    Tre cento e settanta duemm
    14.6 in
  • Netto Del Prodotto Profondità / Lunghezza:
    145.9mm
    5.7 in
  • Peso Netto Del Prodotto:
    Ventikg
    44.1 lb

Tecnico

  • Le Impostazioni Di Connessione:
    Singolo circuito 6a, 6b
  • Corrente di funzionamento nominale DC-21B (mie):
    (1000 V) 1600
  • Convenzionali in aria libera Corrente Termica (mith):
    1600 a
  • Corrente Termica Convenzionale (Miil):
    Completamente Chiuso Al 1250 A
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    12 kV
  • Tensione Nominale Di Isolamento (UIo):
    1500 V
  • Tensione Nominale:
    1000 V
  • Capacità Di Cortocircuito Nominale (Micm):
    (1000 V DC) 10 kA
  • Di Breve durata nominale Corrente nominale (Icw):
    (1000 V DC) 10 kA
    per 1 s 10 kA
  • La Perdita Di Potenza:
    in Condizioni di Funzionamento nominale Polo 58 W
  • Grado Di Inquinamento:
    Tre
  • Colore Della Maniglia:
    Nero
  • Lunghezza Della Maniglia:
    274 mm
    10.8 in
  • Tipo Di Mango:
    Pistola maniglia
  • Diametro Albero:
    12 mm
    0,47
  • Lunghezza Albero:
    200 mm
    7.9 in
  • Interruttori Meccanismo Di Funzionamento:
    Meccanismo Tra i Poli
    22 (Tra i Pali)
  • La posizione dei Terminali di Linea:
    Top In Fondo
    Fondo In Alto
  • Modalità Di Funzionamento:
    Anteriore Operati
  • Regole:
    IEC 60947-1, -3
  • Funzioni Speciali:
    Non
  • Tipo Di Montaggio:
    Base Di Montaggio
  • Il numero di Circuiti:
    Due
  • Numero di Poli:
    Quattro
  • Grado di Protezione:
    Frontale IP20
  • Tipo Di Terminale:
    Capocorda terminali
  • La Larghezza Del Terminale:
    50 mm
    1.97 in
  • Coppia Di Serraggio:
    Terminale Cavo Di 50...75 N·m

Ambientale

  • RoHS Status:
    A seguito della Direttiva europea 2011/65/UE
  • Informazioni Ambientali:
    1SCC301234D0201

I certificati e le Dichiarazioni (Numero Documento)

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    scatola da 1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    170 mm
    6.7 in
  • Pacchetto Di Livello 1, La Profondità / Lunghezza:
    400 mm
    15,7
  • Pacchetto Di Livello 1 Altezza:
    435 mm
    17.1 in
  • Pacchetto Di Livello 1 Peso Lordo:
    21,5 kg
    47.4 lb
  • Pacchetto di Livello 1 EAN:
    Sei trilioni di quattro cento diciassette miliardi di diciannove milioni di settecento sedici mila sei cento diciannove

Valutazioni

  • Oggetto: Codice Di Classificazione:
    Q
  • ETIM 5:
    EC000216 - Interruttore-sezionatore
  • ETIM 6:
    EC000216 - Interruttore-sezionatore
  • ETIM 7:
    EC000216 - Interruttore-sezionatore
  • WEEE Categoria:
    5. Apparecchiature di piccole dimensioni (con Nessuna Dimensione Esterna superiore a 50 cm)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
