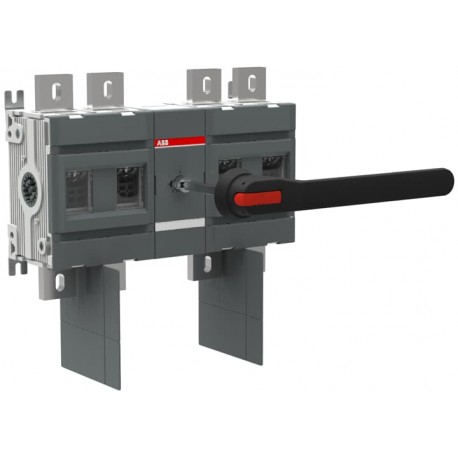

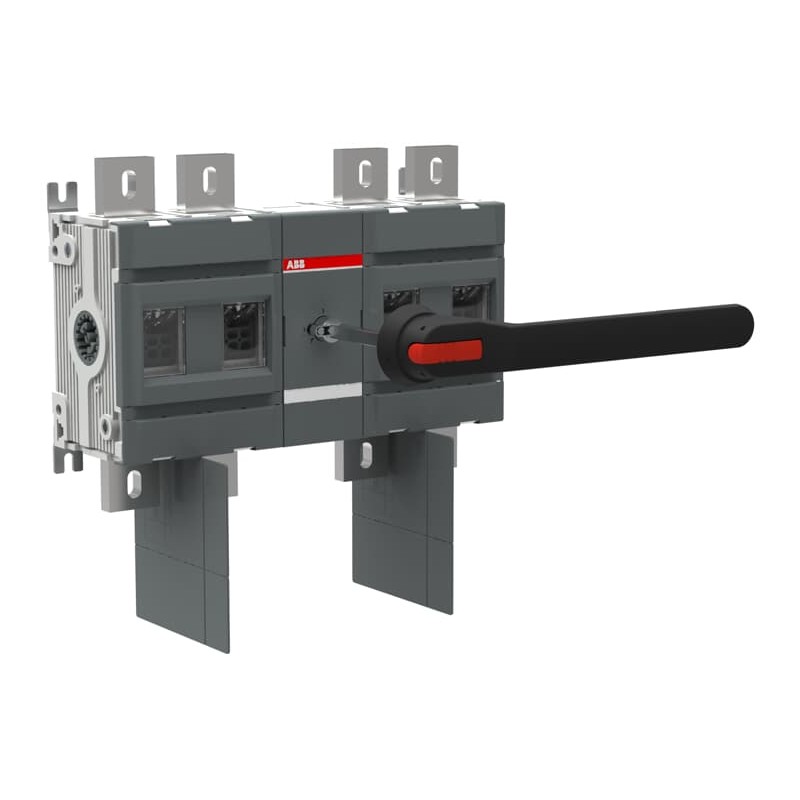

1SCA143717R1001 ABB Sezionatore OTDC1250E22P CC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA143717R1001 ABB Sezionatore OTDC1250E22P CC

1SCA143717R1001

ABB

Sezionatore OTDC1250E22P CC

Interruttore-sezionatore OTDC1250E22P CC, maniglia con protezione IP65 con lucchetto, kit di bulloni e bulloneria regolabili inclusi, montaggio su base, IEC 1000 VDC 1250 A

Maggiori dettagli


Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:
OTDC1250E22P
ID prodotto:
1SCA143717R1001
Ean:
6417019714882
Descrizione catalogo:
OTDC1250E22P interruttore-sezionatore CC
Descrizione lunga:
Interruttore-sezionatore OTDC1250E22P CC, maniglia con protezione IP65 con lucchetto, kit di bulloni e bulloneria regolabili inclusi, montaggio su base, IEC 1000 VDC 1250 A

ordinando

Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85363090
Paese d'origine:
Finlandia (FI)

Download più popolari

dimensioni

Dimensioni del telaio del prodotto:
litro
Larghezza netta del prodotto:
414,5 mm

16,3 pollici
Altezza netta del prodotto:
372 mm

14.6 pollici
Profondità prodotto/Lunghezza rete:
145,9 millimetri

5.7 pollici
Peso netto del prodotto:
19,4 kg

42.9 libbre

tecnico

Impostazioni di connessione:
Circuito singolo 6a, 6b
Corrente di funzionamento nominale DC-21B (Iecstasy):
(1000 V) 1250 A
Corrente termica esterna convenzionale (Iesimo):
1250 A
Corrente termica convenzionale (ILe):
Completamente chiuso 1250 A
Tensione nominale di supporto agli impulsi (Ugoblin):
12 kV
Tensione di isolamento nominale (Uio):
1500 V
Tensione operativa nominale:
1000 V
Capacità nominale di produzione in cortocircuito (Icentimetro):
(1000 V DC) 10 kA
Corrente di supporto della valutazione a breve termine (ICw):
(1000 V DC) 10 kA

per 1 s 10 kA
Perdita di potenza:
in condizioni operative nominali per polo 35 W
Grado di contaminazione:
3
Colore mango:
nero
Lunghezza manico:
274 millimetri

10,8 pollici
Tipo di maniglia:
Maniglia della pistola
Diametro albero:
12 millimetri

0.47 pollici
Lunghezza albero:
200 mm

7.9 pollici
Meccanismo di funzionamento degli interruttori:
Meccanismo tra i poli

22 (Tra i poli)
Posizione dei terminali di linea:
Su dentro - Giù fuori

Bottom In - Top Out
Modalità operativa:
Azionamento frontale
standard:
IEC 60947-1, -3
Funzioni speciali:
No
Tipo di montaggio:
Montaggio della base
Numero di circuiti:
2
Numero di poli:
4
Grado di protezione:
ANTERIORE IP20
Tipo terminale:
Maniglia terminali
Larghezza terminale:
50 mm

1,97 pollici
stringere:
Linguetta del cavo 50... 75 N·m

ambientale

Stato Rohs:
A seguito della direttiva UE 2011/65/UE
Informazioni ambientali:
1SCC301234D0201

Certificati e dichiarazioni (numero di documento)

Dichiarazione di conformità - CE:
1SCC301208D2702
Certificato DNV GL:
1SCC301231D0201
Informazioni ambientali:
1SCC301234D0201
Istruzioni e manuali:
1SCC301095M0202
Informazioni RoHS:
1SCC301206D0205

Informazioni sul contenitore

Unità di livello pacchetto 1:
scatola 1 pezzo
Larghezza livello pacchetto 1:
400 mm

15.7 pollici
Profondità/lunghezza livello pacchetto 1:
435 millimetri

17,1 pollici
Altezza livello pacchetto 1:
170 mm

6.7 pollici
Livello di peso lordo 1 della confezione:
20,7 kg

45.7 libbre
Pacchetto EAN di livello 1:
6417019714882

Classificazioni

Codice di classificazione degli oggetti:
D
ETIM 5:
EC000216 - Sezionatore
ETIM 6:
EC000216 - Sezionatore
ETIM 7:
EC000216 - Sezionatore
Categoria WEEE:
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
'

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
