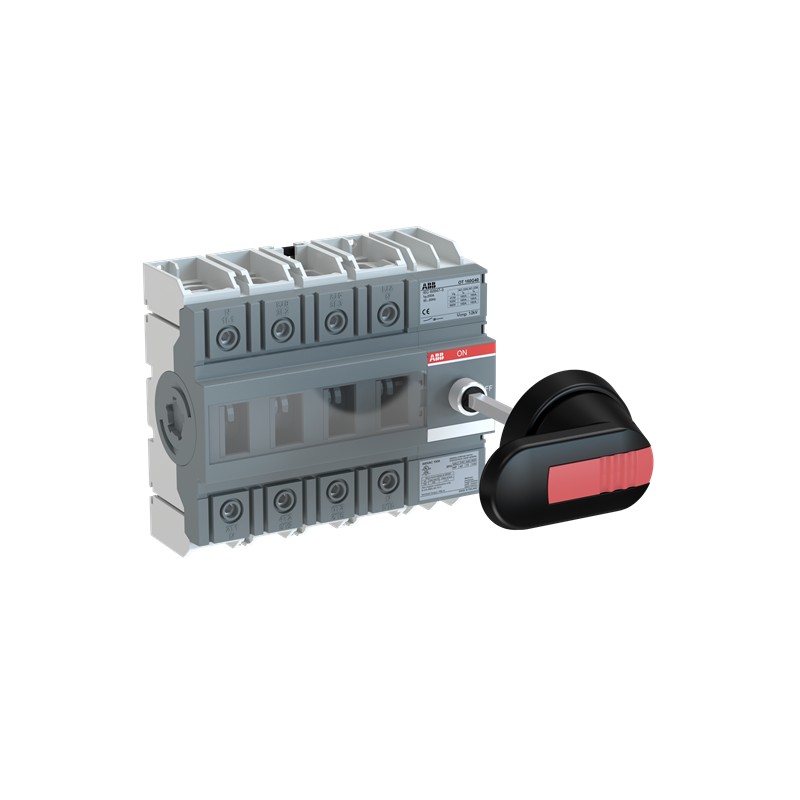

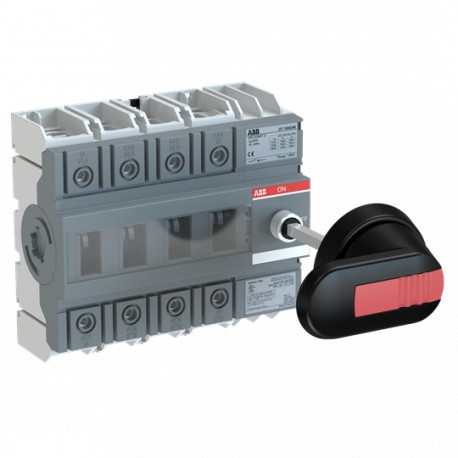

1SCA138216R1001 ABB Sezionatore OT160G40P
1SCA138216R1001
ABB
Sezionatore OT160G40P
OT160G40P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301116M0201 |
| Informazioni ambientali | 1SCC301267D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301281D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c890c227-81b2-40ec-80d2-362218f43732 Finlandia (FI) |
| SCIP semplificato | fac4d358-5529-426f-859c-6c08984b3f3d Germania (DE) |
| 7682f2a0-92fc-40ed-8ca6-bbfa4d8f7d9f Belgio (BE) | |
| 916ab46f-d52a-4808-95ed-fcf59f04c982 Danimarca (DK) | |
| 46c6cbcb-0a2c-4ce4-ac98-e9f672910a54 Germania (DE) | |
| 6d5332ce-f572-4888-b1c8-d36e864ac927 Norvegia (NO) | |
| 6b2fe77b-ef6e-44c4-a0b5-88c8bee28e41 Ungheria (HU) | |
| c8d86131-9494-4d55-a6a6-d8940132bcca Spagna (ES) | |
| 7fe25e41-d115-43b7-a6f5-e35283fc65cc Belgio (BE) | |
| 93bb7635-f77f-4741-97da-a11e8a2a683d Italia (IT) | |
| 6b7b1827-bde9-4ac4-9507-a9c2cfc450d4 Polania (PL) | |
| 8bfb29aa-665b-431a-af9f-17a136aca14d Germania (DE) | |
| c263be22-e22a-45f8-b2b0-f6ee33819e6f Svezia (SE) | |
| 57fcec66-75c6-4204-83bc-8c7ac206f0df Francia (FR) | |
| d0ef0e52-119d-4bfc-b01e-40265366d810 Polania (PL) | |
| f788227d-1931-4d6a-b2aa-93eac26de669 Grecia (GR) | |
| 3b1ee79e-79a4-4e77-be20-a1f68e57060d Svezia (SE) | |
| a9bae258-34c0-49c3-85b2-62feddd04512 Bulgaria (BG) | |
| 80a3795e-11f8-49b5-b448-93a032935838 Estonia (EE) | |
| 9e0ddcab-4649-43df-bb84-0be14ce7f346 Ungheria (HU) | |
| afeda17e-5da0-4cb8-abe7-fc2936a2746c Paesi Bassi (Olanda) (NL) | |
| 11463468-e977-433f-9fcf-4ad467948ce3 Portogallo (PT) | |
| d65ef1d1-8dbb-4a22-b39d-3b44ad835246 Repubblica Ceca (CZ) | |
| e9b1d7ad-e632-42a0-8a4c-52d50bde12ce Croazia (HR) | |
| 9041e03c-6fdd-41fb-a9e5-18eccc2af76d Polania (PL) | |
| 6a3cf3fe-7a62-4938-9a21-2ebe6a04deee Germania (DE) | |
| 77d3663c-d138-4897-8d2f-e393af7e9eb8 Germania (DE) | |
| 9ba4ed4e-e139-4973-a732-d7574836d2b8 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301089M0204 |
| Disegni meccanici | OT160G4_model.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC301281D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC301267D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 150 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 73 mm |
| Peso netto prodotto | 1.2 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 160 mm |
| Profondità imballo livello 1 | 244 mm |
| Altezza imballo livello 1 | 96 mm |
| Peso lordo imballo livello 1 | 1.3 kg |
| EAN imballo livello 1 | 6417019666266 |
| Dati tecnici | |
| Sezione cavo | Cu 10 ... 70 mm² |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front and Side |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fusibile, 690 V) 50 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 12 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 4 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Comando | Mechanism at the End of the Switch |
| 40 (Right Side) | |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 125 A |
| Portata UL/CSA | (240 V AC) Monofase 20 Hp |
| (440 ... 480 V AC) Monofase 30 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Coppia di serraggio UL/CSA | 53 in·lb |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301336D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301210D2701 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato UL | cULus certificate OT160G |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 4 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 75 kW |
| potenza di interruzione a 400 V (EF009166) | 75 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 50 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
