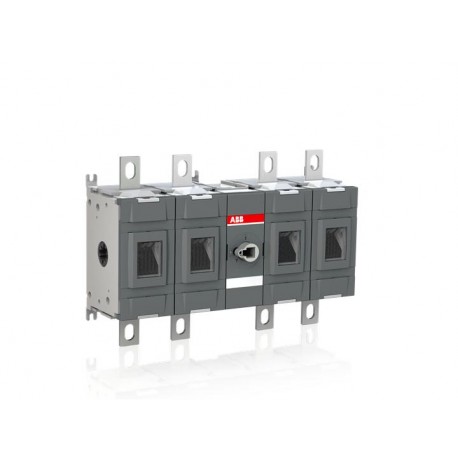

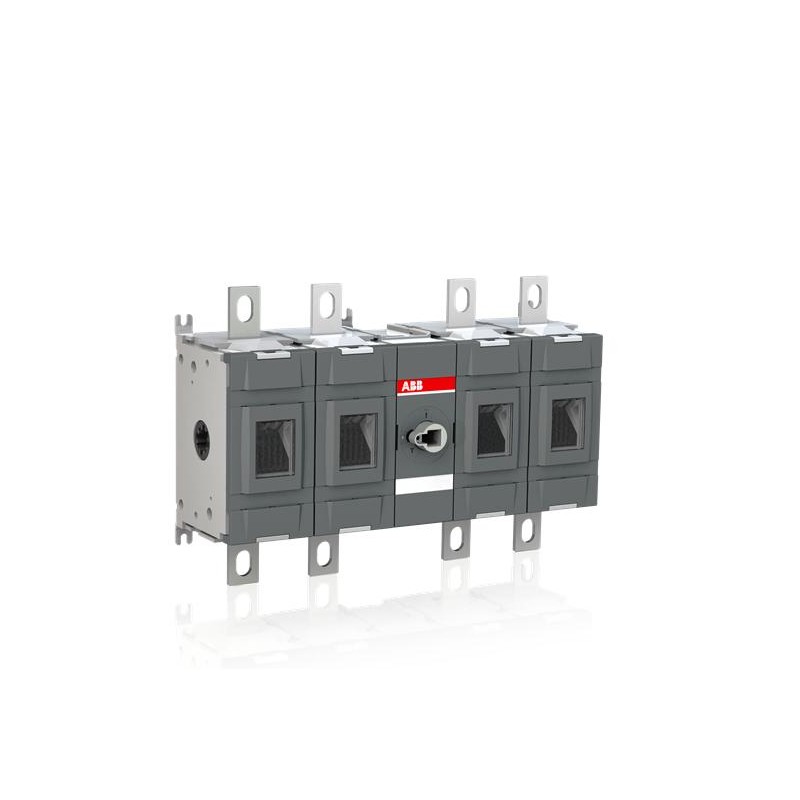

1SCA131036R1001 ABB Sezionatore OTDC400E22 CC

Riferimento: 1SCA131036R1001

Produttore: ABB

Descrizione:

Sezionatore OTDC400E22 CC

Categorie:

  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Popolari Download

Scheda Di Dati Di Informazioni Di Carattere Tecnico: 1SCC301022C0201
Istruzioni e Manuali: 1SCC301085M0205
Disegni Meccanici: OTDC400E22.igs
1SCC307283F0201
1SCC307284F0201

Dimensioni

Netto Del Prodotto Larghezza: 335 mm
Netto Del Prodotto Altezza: 227 mm
Netto Del Prodotto Profondità / Lunghezza: 105 mm
Peso Netto Del Prodotto: 6.7 kg
14.8 lb

Tecnico

Corrente di funzionamento nominale DC-21B (mie): (1000 V) 400 A
Convenzionali in aria Libera Corrente Termica (mith): 400 A
Corrente Termica Convenzionale (Miil): Completamente Recintato 400 A
Nominale Di Tenuta Ad Impulso Tensione (Uimp): 12 kV
Tensione Nominale Di Isolamento (Uio): 1500 V
Tensione Nominale Di Funzionamento: 1000 V
Nominale Di Corto Circuito Capacità (Micm): (1000 V DC) 10 kA
Di Breve durata nominale Corrente nominale (Icw): 1500 V DC 10 kA
per 1 s 10 kA
La Perdita Di Potenza: in Condizioni Operative nominali per Polo 9.7 W
Grado Di Inquinamento: Tre
Il Tipo Di Maniglia: Impugnatura e asta non inclusa
Interruttori Meccanismo Di Funzionamento: Meccanismo Tra i Poli
22 (Tra i Pali)
Posizione della Linea di Terminali: Top In Fondo
Fondo In Alto
Modalità Di Funzionamento: Anteriore Operati
Standard: IEC 60947-1, -3
Funzioni Speciali: No
Tipo Di Montaggio: Base di montaggio
Il numero di Circuiti: Due
Numero di Poli: Quattro
Grado di Protezione: Frontale IP20
Tipo Di Terminale: Capocorda terminali
Terminale, Larghezza: 25 mm
0,98
Coppia Di Serraggio: Capocorda per cavo 30...40 mm

Ambientale

RoHS Status: A seguito dell'UE Direttiva 2011/65/UE

I certificati e le Dichiarazioni (Numero Documento)

Certificato CCC: CCC OTDC250-800.pdf
Dichiarazione di Conformità CE: 1SCC301205D2704
Istruzioni e Manuali: 1SCC301085M0205
RoHS Informazioni: 1SCC301206D0205

Contenitore Di Informazioni

Pacchetto Di Livello 1 Unità Di: 1 pezzo
Pacchetto Di Livello 1, Larghezza: 432 mm
Diciassette
Pacchetto Di Livello 1 Di Profondità / Lunghezza: 263 mm
10.4 in
Pacchetto Di Livello 1 Altezza: 143 mm
5.6 in
Pacchetto Di Livello 1 Peso Lordo: 7.2 kg
15.9 lb
Pacchetto di Livello 1 EAN: 6417019602622

Classificazioni

Oggetto: Codice Di Classificazione: Q
ETIM 5: EC000216 - Interruttore-sezionatore
ETIM 6: EC000216 - Interruttore-sezionatore
ETIM 7: EC000216 - Interruttore-sezionatore
WEEE Categoria: 5. Apparecchiature di piccole dimensioni (con Nessuna Dimensione Esterna Superiore a 50 cm)
