ABBInterruttori manuali1SCA129156R1001 ABB interruttore OT3200E03P

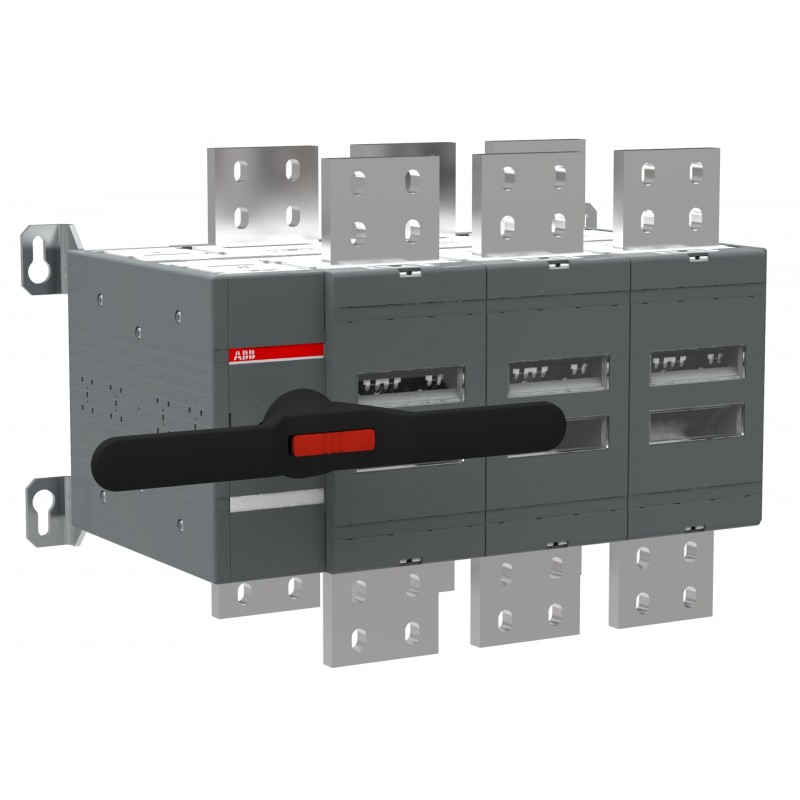

ABB 1SCA129156R1001 1SCA129156R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA129156R1001 ABB interruttore OT3200E03P

Riferimento: 1SCA129156R1001

Produttore: ABB

Descrizione:

interruttore OT3200E03P
OT3200E03CP CHANGE-OVER SWITCH

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 4.915,17 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC303055M0201
Dichiarazione prodotto ambientale - EPD1SCC303102D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC303008M0208
Dichiarazione prodotto ambientale - EPD1SCC303102D0201
Dati ambientali
Grado di protezioneDavanti IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto590 mm
23.23 in
Altezza prodotto410 mm
16.14 in
Profondità prodotto325 mm
12.8 in
Peso netto prodotto71.18 kg
156.92 lb
Informazioni imballo
Unità imballo livello 1box 1 scatola
Larghezza imballo livello 1430 mm
16.93 in
Profondità imballo livello 1690 mm
27.17 in
Altezza imballo livello 1450 mm
17.72 in
Peso lordo imballo livello 184.08 kg
185.36 lb
EAN imballo livello 16417019588537
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 3200 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Handle ColorNero
Tipo di manigliaHandle and shaft included
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 95 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21B (Ie)(380 ... 415 V) 3200 A
(500 V) 3200 A
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 55 kiloampere rms
ComandoMechanism at the End of the Switch
03 (Left Side)
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Tipo di transizioneOpen
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303055D2701
Certificato DNV1SCC303138D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)

ETIM for 1SCA129156R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica55 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
