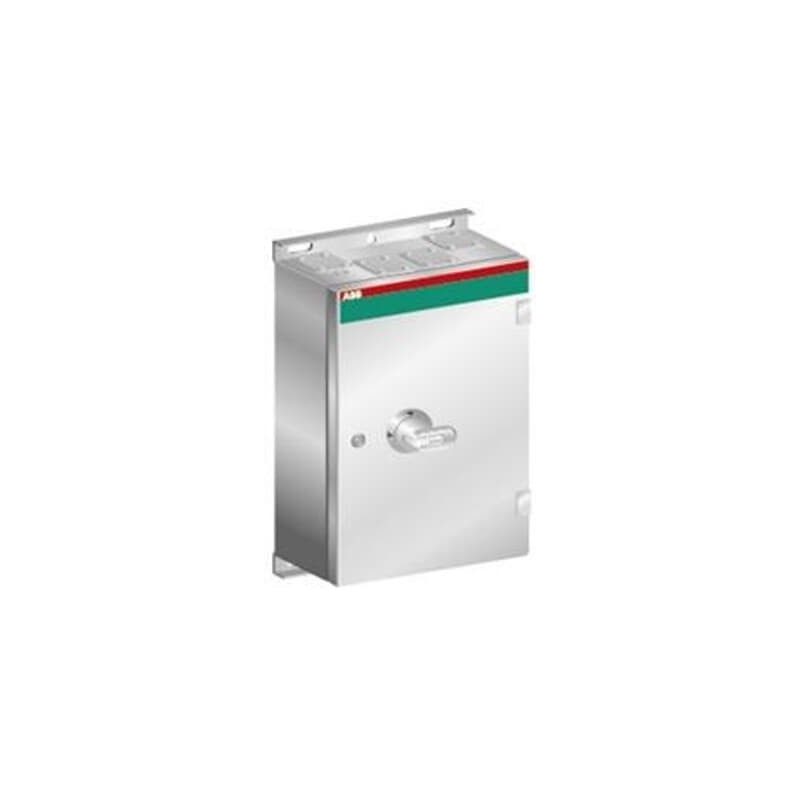

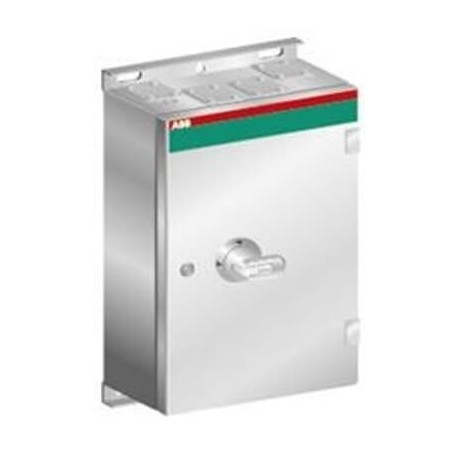

1SCA125726R1001 ABB Info160EVSUR3TZ cassetta di sicurezza
1SCA125726R1001
ABB
Info160EVSUR3TZ cassetta di sicurezza
OT160EVSUR3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4ff6b74f-58b9-4f98-9def-eb910f43a8f6 Finlandia (FI) |
| SCIP semplificato | 8f334809-1ac3-45b6-a073-87e63b5e44c7 Germania (DE) |
| 25fb92a3-1ef2-462d-b8e2-52d0f6d6ab6e Italia (IT) | |
| 041c675b-f8fb-4d18-a632-f7518dd18574 Norvegia (NO) | |
| b6d8a63c-84e9-4a9e-83d9-ec4c8d303e0e Germania (DE) | |
| ed7e013b-6d0b-4fef-a4d6-e5763f6cc499 Francia (FR) | |
| 2394f082-7f66-4308-83bf-c7ec3a52e0a1 Svezia (SE) | |
| dd402f5b-7a1f-4b06-9a75-4976b715c5f8 Polania (PL) | |
| a3531ca4-00da-4240-800d-9bcc3d971639 Grecia (GR) | |
| ff2a2d0a-6e37-4faf-a56d-ea53ce2f5c08 Estonia (EE) | |
| 86caf04f-40ba-410a-93f5-f34db989790c Portogallo (PT) | |
| 72162800-0aa4-4bf8-9f6e-2f52978783a8 Paesi Bassi (Olanda) (NL) | |
| e6e13028-577a-4293-9a3c-bea7054a4ebd Germania (DE) | |
| 479c7b87-6180-4be2-9fbe-7353c00c0e02 Belgio (BE) | |
| cf0d7e3d-be52-4d54-b7d6-5515db9bd5f5 Danimarca (DK) | |
| 48f16909-69ce-423c-8ff9-9f57239b6ff6 Croazia (HR) | |
| 3e0bde23-5f57-4f3d-ac5f-2accbf8bb667 Francia (FR) | |
| a0f16662-7226-4816-8eca-cf6533f67962 Germania (DE) | |
| 7acc97a5-5c09-4e26-80f1-e7a2b7ca0e7b Spagna (ES) | |
| 9c0c3264-b222-4c19-9d00-358fd4b83d3d Polania (PL) | |
| 01bb4788-a6e2-4639-9524-1e98e0c3ff54 Ungheria (HU) | |
| b73e886a-76df-4bb9-a498-8dd0396c6736 Repubblica Ceca (CZ) | |
| 2b28307b-1bb8-4476-a64d-cd8f958a16fc Polania (PL) | |
| 398afdc1-7c5f-41cf-bd45-6339e24980d6 Germania (DE) | |
| 1c79e482-feb8-4987-8e4b-468dafcd2e84 Ungheria (HU) | |
| 1101cfbd-d729-44d6-ad98-7fe373194f04 Svezia (SE) | |
| abf3a118-d222-432b-a630-538ff1195e4b Bulgaria (BG) | |
| 1187b710-2dea-4791-8f49-fe64f05ffbe3 Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340008M0004 |
| Disegni meccanici | OTRK604023PBL4R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 600 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 27.01 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 28.7 kg |
| EAN imballo livello 1 | 6417019557496 |
| Dati tecnici | |
| Posizione entrata cavo | Bottom/Bottom |
| Uscite cavi per lato | Blank / 4xring-flange+ø25.5mm |
| Colore | Stainless |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Stainless steel |
| Handle Color | Acciaio Inossidabile |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 80 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340002D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Sweden) | 3135018 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 80 kW |
| potenza di interruzione a 400 V (EF009166) | 80 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| colore dell'elemento di azionamento (EF007167) | grigio |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
