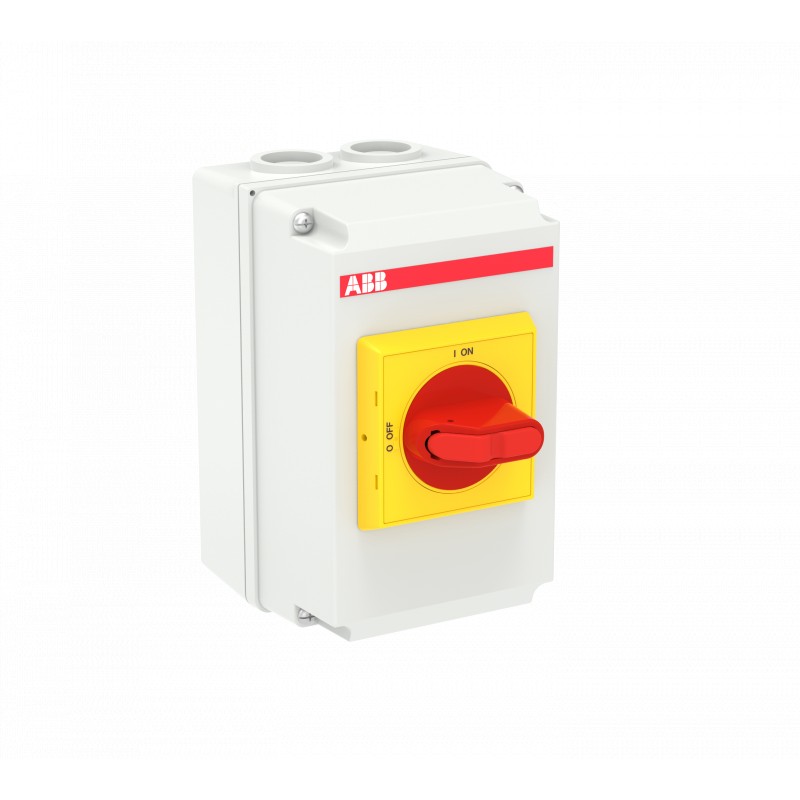

1SCA125150R1001 ABB Sezionatore DC BOXED OTDCP16SA12M
1SCA125150R1001
ABB
Sezionatore DC BOXED OTDCP16SA12M
OTDCP16SA12M Enclosed solar switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 95a62d34-6b8f-431f-b674-e6dd3a3a0ab5 Finlandia (FI) |
| SCIP semplificato | 10951463-2910-4262-9497-41357299e7ea Germania (DE) |
| 0f957286-95bc-46d5-9e1f-6aef9f027485 Germania (DE) | |
| f14ce6fa-6427-44c8-9aef-1c6c013326d9 Germania (DE) | |
| f90ad28a-5575-40d6-b6e2-20beccf8648b Bulgaria (BG) | |
| 7d466fe9-9826-41a5-90f6-a7ddfd7af865 Svezia (SE) | |
| 1a543c89-890b-4805-a8ad-118a68a8cae1 Polania (PL) | |
| 85f435df-3f98-4334-a2a9-64bb07719481 Germania (DE) | |
| 46518fe9-0076-4a50-a23c-ffe82f702f39 Svezia (SE) | |
| 57cead34-3857-4d92-bb0d-1647d176ae34 Francia (FR) | |
| c6412142-52ef-41c2-8b76-be0c18178ca1 Germania (DE) | |
| a21a95a4-a8bf-4cb3-a28a-457773a83bae Francia (FR) | |
| 8a6c972b-5f66-4926-81a7-7442d6c7fd0a Grecia (GR) | |
| 5d8f49f9-c898-4d92-85ee-b097851d6a47 Portogallo (PT) | |
| cc75e28e-af62-4249-a6f1-443f866ddda5 Italia (IT) | |
| a006cd08-4e32-4a03-a635-768dc1047370 Belgio (BE) | |
| 1ac797d0-7e8a-4bfc-855e-299d2b15a09b Spagna (ES) | |
| 4a74e9aa-a71a-4dd6-8261-338e956f470e Ungheria (HU) | |
| c5984f82-bbcb-4188-bff6-6f98d1d5acb7 Norvegia (NO) | |
| c77d63fc-4707-4a83-90e1-c9aa2fcde3d9 Polania (PL) | |
| ad20e44b-7d3d-42ca-aae3-d7b86aba301b Ungheria (HU) | |
| e987c3a5-b586-43f2-b7d3-6c70aa6bf062 Paesi Bassi (Olanda) (NL) | |
| 879df01d-d0d8-4489-a4df-c26ef4a5cf79 Belgio (BE) | |
| 995032c9-0044-43e4-99f5-1253658ec7fb Polania (PL) | |
| 7f5af4e4-5049-4d36-bee1-8068fa9ea74c Estonia (EE) | |
| 57657692-f46e-44ee-904d-6d9f95ae1af3 Repubblica Ceca (CZ) | |
| 3b36ea2e-635c-4879-b8b7-fafa0a1f469d Croazia (HR) | |
| 7d917d53-2cc7-40d3-a19e-18e98d5cd2bb Danimarca (DK) | |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340027M0002 |
| Disegni meccanici | OTDCK159595SM20.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 95 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 95 mm |
| Peso netto prodotto | 0.59 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 142 mm |
| Profondità imballo livello 1 | 167 mm |
| Altezza imballo livello 1 | 108 mm |
| Peso lordo imballo livello 1 | 0.7 kg |
| EAN imballo livello 1 | 6417019554075 |
| Dati tecnici | |
| Posizione entrata cavo | Up/Down |
| Uscite cavi per lato | 2xM20 / 2xM20 |
| Sezioni dei cavi-circuito principale | Screw Clamp 2.5…16 mm² |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 16 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Selector handle |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.15 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (1000 V) 16 A |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 0.71 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 0.5 kA |
| Cacciavite raccomandato | Circuito Principale Torx |
| Funzioni speciali | Solar |
| Norme di riferimento | IEC 60947-1, -3 |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 14 … 11 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 14 … 11 mm |
| Cacciavite raccomandato | Circuito Principale Torx |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC340018D0204 |
| Dichiarazione di conformità - CE | 1SCC340003D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601746 |
| E-Number (Norway) | 1414582 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 16 A |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| colore dell'elemento di azionamento (EF007167) | rosso |
| bloccabile (EF006281) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
