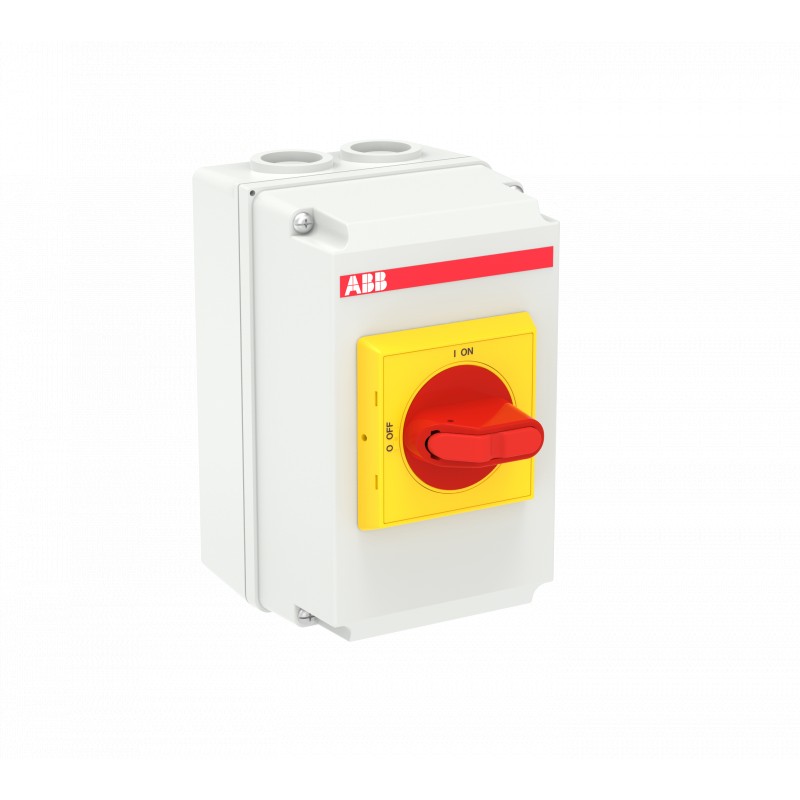

1SCA125126R1001 ABB Sezionatore DC OTDCP16SA11M
1SCA125126R1001
ABB
Sezionatore DC OTDCP16SA11M
OTDCP16SA11M Enclosed solar switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340027M0002 |
| Disegni meccanici | OTDCK159595SM20.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 95 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 95 mm |
| Peso netto prodotto | 0.55 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 142 mm |
| Profondità imballo livello 1 | 167 mm |
| Altezza imballo livello 1 | 108 mm |
| Peso lordo imballo livello 1 | 0.6 kg |
| EAN imballo livello 1 | 6417019553825 |
| Dati tecnici | |
| Posizione entrata cavo | Up/Down |
| Uscite cavi per lato | 2xM20 / 2xM20 |
| Sezioni dei cavi-circuito principale | Screw Clamp 2.5…16 mm² |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 16 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Selector handle |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Tipo di montaggio | Base mounting |
| Numero di poli | 2P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.15 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (600 V) 16 A |
| (1000 V) 10 A | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 0.71 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 0.5 kA |
| Cacciavite raccomandato | Circuito Principale Torx |
| Funzioni speciali | Solar |
| Norme di riferimento | IEC 60947-1, -3 |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 13 … 11 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 13 … 11 mm |
| Cacciavite raccomandato | Circuito Principale Torx |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC340018D0204 |
| Dichiarazione di conformità - CE | 1SCC340003D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601741 |
| E-Number (Norway) | 1414576 |
