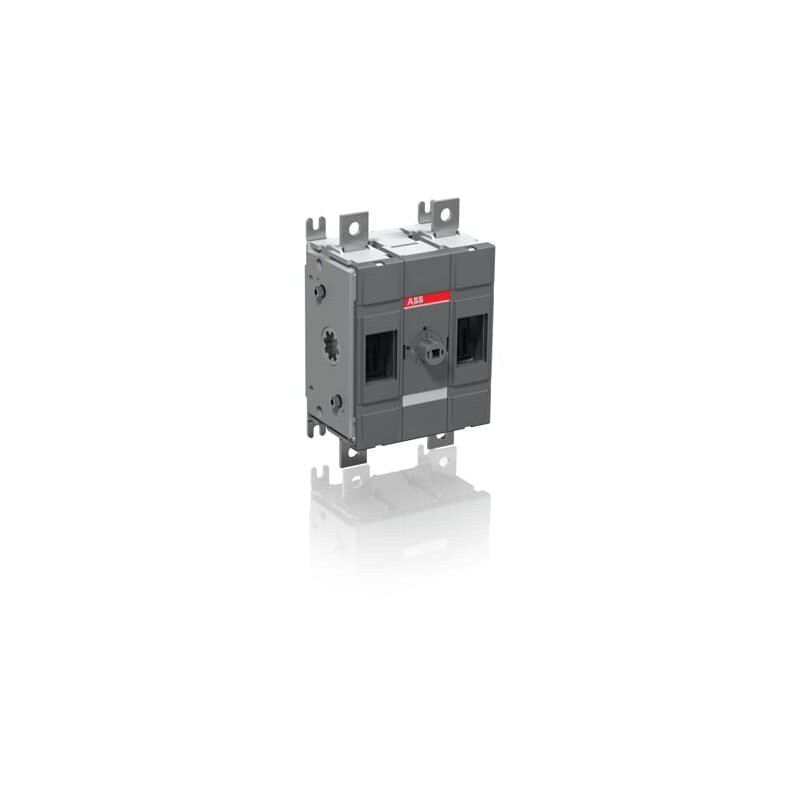

1SCA123767R1001 ABB Interruttore di scollegamento DC OTDC200U11
1SCA123767R1001
ABB
Interruttore di scollegamento DC OTDC200U11
Interruttore-sezionatore DC OTDC200U11
OTDC200U11 PV Disconnect Switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC301114M0201 |
| Informazioni ambientali | NA |
| Dichiarazione prodotto ambientale - EPD | 1SCC301248D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 66,5 % |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301022C0201 |
| Istruzioni e manuali | 1SCC301081M0206 |
| Disegni meccanici | OTDC100_245U11.igs |
| 1SCC307007F0002 | |
| 1SCC307008F0002 | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301248D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | NA |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Dimensioni telaio prodotto | S1.0 |
| Larghezza prodotto | 115.5 mm |
| 4.5 in | |
| Altezza prodotto | 176 mm |
| 6.9 in | |
| Profondità prodotto | 83.5 mm |
| 3.3 in | |
| Peso netto prodotto | 1.2 kg |
| 2.7 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 96 mm |
| 3.8 in | |
| Profondità imballo livello 1 | 160 mm |
| 6.3 in | |
| Altezza imballo livello 1 | 244 mm |
| 9.6 in | |
| Peso lordo imballo livello 1 | 1.4 kg |
| 3 lb | |
| EAN imballo livello 1 | 6417019545295 |
| Dati tecnici | |
| Configurazione connessione | Single circuit 2a, 2b |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Handle and shaft not included |
| Tipo di montaggio | Base mounting |
| Number of Circuits | 1 |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | 5 … 8 N·m |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 9.5 W |
| Tipo di protezione | Circuit breaker |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (1000 V) 250 A |
| Tensione nominale di funzionamento | 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V DC) 10 kA |
| Corrente nominale ammissibile di breve durata (Icw) | 1000 V DC 10 kA |
| per 1 s 5 kA | |
| for 0.1 s 10 kA | |
| Diametro albero | 6 mm |
| 0.24 in | |
| Funzioni speciali | No |
| Norme di riferimento | UL98B and IEC 60947-1, -3 |
| Comando | Mechanism Between the Poles |
| 11 (Between the Poles) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 19.5 mm |
| 0.77 in | |
| Coppia di serraggio | Cable Lug 15 … 22 N·m |
| Cable Lug 133 … 195 lbf·in | |
| Utilizzo | Photovoltaic |
| Categoria di utilizzo | DC-21B |
| Reparto tecnico UL/CSA | |
| Maximum Operating Voltage | 1000Vdc, UL 98B |
| Amperaggio UL/CSA | 200A,1000Vdc,UL98B |
| Corrente nominale in cortocircuito (SCCR) | 10 kA |
| 1000 V DC | |
| Coppia di serraggio | Cable Lug 15 … 22 N·m |
| Cable Lug 133 … 195 lbf·in | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CQC2013010302611671 |
| Certificato CSA | CSA Letter_of_Attestation OTDC100-200.pdf |
| Dichiarazione di conformità - CE | 1SCC301201D2703 |
| Declaration of Conformity - UKCA | 1SCC301313D0201 |
| DNV GL Certificate | 1SCC301231D0201 |
| Certificato UL | UL certificate OTDC100-200.pdf |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
