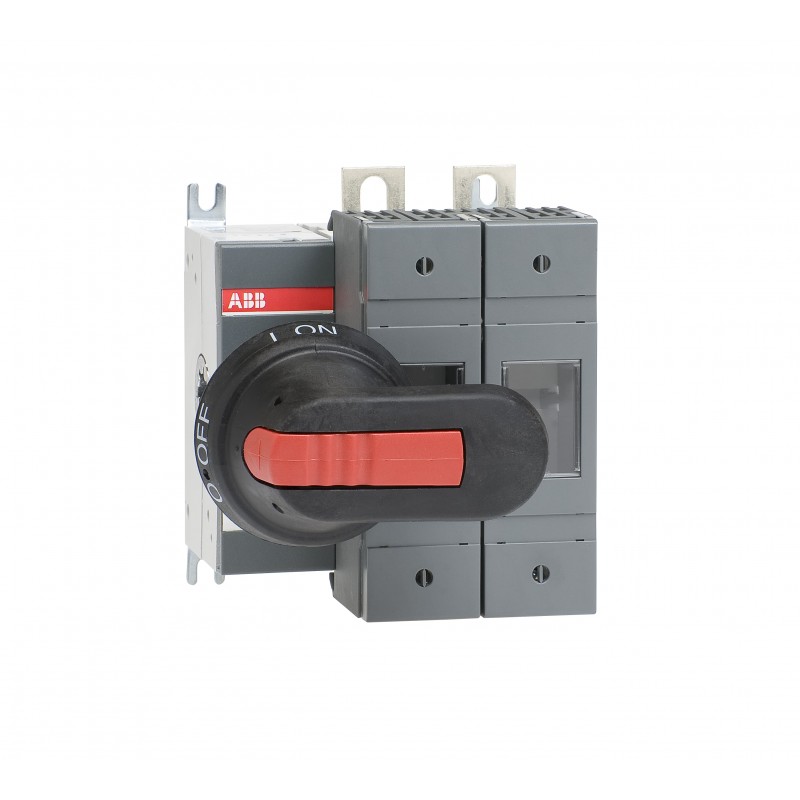

1SCA116717R1001 ABB OS160GD02P Interruttore fusibile
1SCA116717R1001
ABB
OS160GD02P Interruttore fusibile
OS160GD02P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f6843655-08b9-4d08-a042-77550b2111ac Finlandia (FI) |
| SCIP semplificato | d2417185-19c6-43ea-b8a0-4817762edaeb Germania (DE) |
| 99a11aeb-35cb-4e81-a81d-9734f2e234f3 Grecia (GR) | |
| 6559b40d-a6fa-4848-81bc-e9c6c1244563 Portogallo (PT) | |
| 56be32db-2719-401f-a867-39c37921b540 Norvegia (NO) | |
| 62f86e93-a6f9-41d0-8bfb-785b5c59fda4 Italia (IT) | |
| c01a244e-4554-4d6c-b8da-e43e63103811 Croazia (HR) | |
| 4f46b45b-3dbf-45f1-ac73-f2188b207a80 Polania (PL) | |
| 77a2f53f-be4f-4ef3-9be8-0b7616b9c55a Bulgaria (BG) | |
| 48bae954-23ba-402c-a5d3-9350e86043c2 Svezia (SE) | |
| 3f7be1fa-9434-46d0-ac39-c9bc185b65bd Estonia (EE) | |
| f309f7c7-1351-402f-95a4-aef7205eb757 Germania (DE) | |
| bc0693c2-73c2-4281-a39a-0f26c56853f8 Francia (FR) | |
| ba014e39-6174-40c4-af24-d6c964f4182d Spagna (ES) | |
| a23bf1b2-e280-4001-a45c-46dfca42e9d8 Belgio (BE) | |
| 4016b0b4-3bb3-4c77-9337-900b0c2a802d Ungheria (HU) | |
| 2315e2c7-b6c8-4232-9fbf-a67bac8af40d Repubblica Ceca (CZ) | |
| e8a85b53-8bcb-4b3b-a197-28978811846f Danimarca (DK) | |
| f4f9fbbb-5fd3-46fc-9756-c0dfe845207d Germania (DE) | |
| 4fd55981-4b01-42ee-9a4e-ae2784d85fd0 Polania (PL) | |
| ed4d6399-4bcc-40b0-98be-85d37d00e76b Francia (FR) | |
| 5bf42a67-19e4-4a8f-90e3-2040f224b714 Germania (DE) | |
| caef37bb-8415-4f46-9648-56f7822cc2f7 Belgio (BE) | |
| 0c63d9b5-4826-4202-9be3-7eec8417c8d5 Ungheria (HU) | |
| 63333776-6965-4bd8-b051-5e932776ee00 Germania (DE) | |
| 4a7ecfe5-3dd1-4098-8c1d-6aa40c4ea98e Paesi Bassi (Olanda) (NL) | |
| a63e9c77-f157-41ac-882a-50aaf706bb84 Polania (PL) | |
| 2da7fa67-9ceb-4d67-9872-f64d1f97de92 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_02.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 112 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 1.5 kg |
| 3.31 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.6 kg |
| 3.6 lb | |
| EAN imballo livello 1 | 6417019488042 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| NH00 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 160 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 02 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
