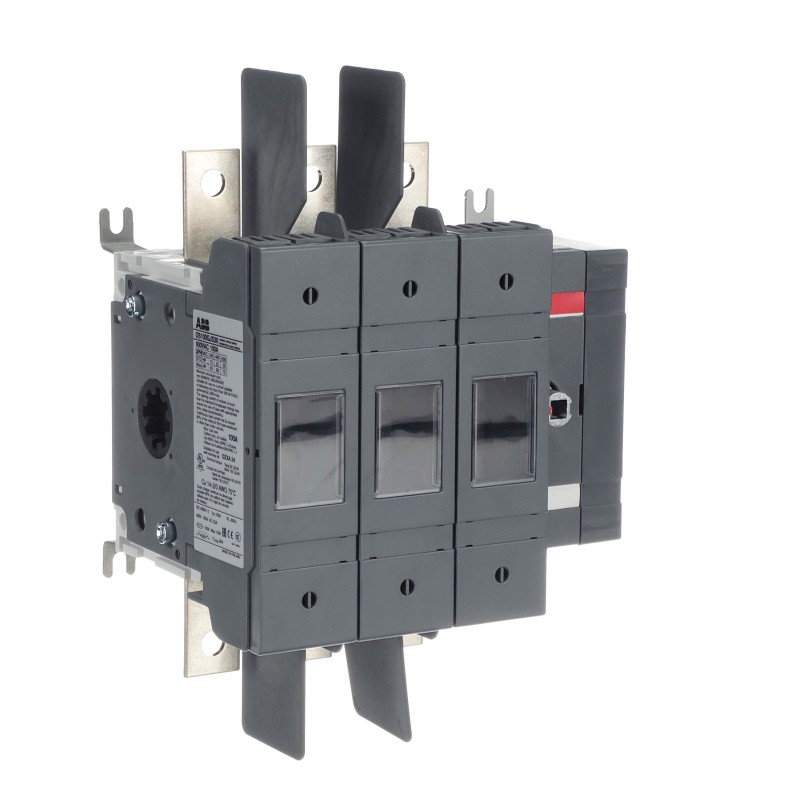

1SCA115971R1001 ABB Interruttore fusibile laterale OS100GJS30
1SCA115971R1001
ABB
Interruttore fusibile laterale OS100GJS30
OS100GJS30 FUSIBLE DISCONNECT SWITCH
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311039M0205 |
| Disegni meccanici | OS100GJS30.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 182 mm |
| Altezza prodotto | 172 mm |
| Profondità prodotto | 117 mm |
| Peso netto prodotto | 2.05 kg |
| 4.52 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 260 mm |
| 10.2 in | |
| Profondità imballo livello 1 | 290 mm |
| 11.4 in | |
| Altezza imballo livello 1 | 190 mm |
| 7.5 in | |
| Peso lordo imballo livello 1 | 2.3 kg |
| 5.1 lb | |
| EAN imballo livello 1 | 6417019482415 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | 100 A |
| Sistema fusibile | Class J |
| Tipo di maniglia | Handle not included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Side |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (600 V AC) 200 kA |
| Corrente nominale (In) | Circuito Principale 100 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 600 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | UL98 |
| IEC 60947-3 | |
| Comando | 30 (Right Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Amperaggio UL/CSA | 100 A |
| Portata UL/CSA | (secondo UL 240 V) 30 Hp |
| (secondo UL 480 V) 60 Hp | |
| (secondo UL 600 V) 75 Hp | |
| Coppia di serraggio | 15 ... 22 N·m |
| Coppia di serraggio UL/CSA | Wire-Clamp 120 in·lb |
| Cable Lug 50 in·lb | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | cULus certificate OS100GJ_ |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
