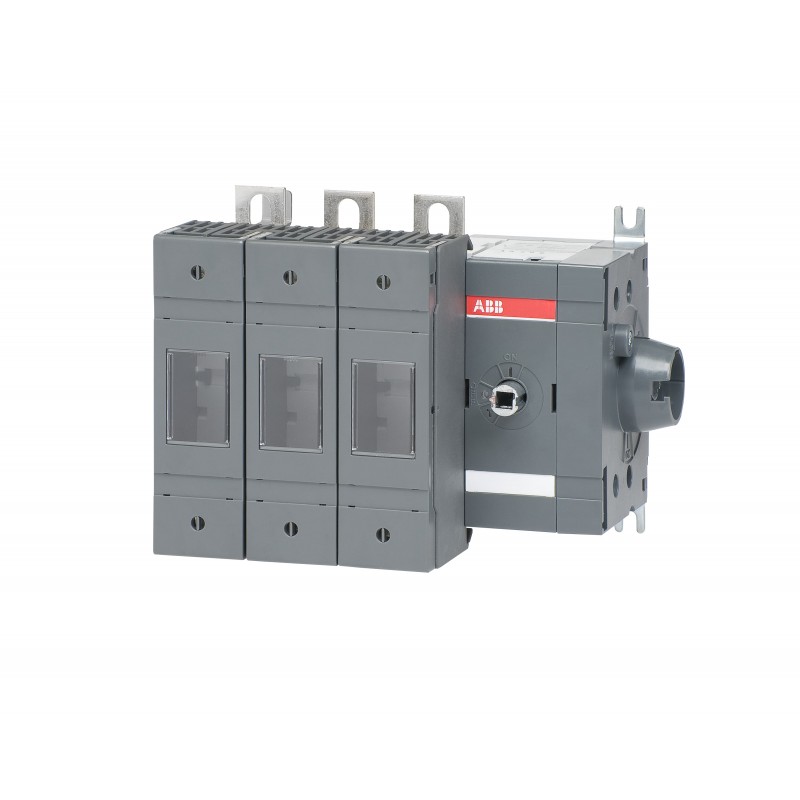

1SCA115968R1001 ABB OS160GDS30 Interruttore fusibile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA115968R1001 ABB OS160GDS30 Interruttore fusibile

1SCA115968R1001

ABB

OS160GDS30 Interruttore fusibile

OS160GDS30 SWITCH FUSE

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $286.33
Prezzo unitario: $286.33
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
End of Life Instructions1SCC311047M0201
Dichiarazione prodotto ambientale - EPD1SCC311196D0201
Group Waste to Landfill TargetUL 2799 Zero Waste To Landfill Validation available
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparency
Dichiarazione prodotto ambientale - EPD1SCC311196D0201
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311039M0205
Dichiarazione prodotto ambientale - EPD1SCC311196D0201
End of Life Instructions1SCC311047M0201
Dimensioni
Larghezza prodotto182 mm
Altezza prodotto140 mm
Profondità prodotto130 mm
Peso netto prodotto2.04 kg
4.5 lb
Dati tecnici
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-22A (Ie)(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23A (Ie)(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 45 kW
(400 V) 75 kW
(415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 160 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 160 A
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 5 kiloampere rms
Corrente nominale di cortocircuito condizionale (Inc)(690 V) 80 kA
Perdita di potenzaa Condizioni Operative Nominali per Polo 9 W
Grado di inquinamento3
Tipo di manigliaHandle and shaft not included
Comando30 (Right Side)
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Taglia fusibileNH000
NH00
Sistema fusibileDIN
Modalità operativaSide Operated
Norme di riferimentoIEC 60947-3
Tipo di montaggioBase mounting
Numero di poli3
Tipo di morsettoLug terminals
Larghezza morsetto20 mm
Coppia di serraggio15 … 22 N·m
Corrente nominale (In)Circuito Principale 160 A
Reparto tecnico UL/CSA
Coppia di serraggio15 … 22 N·m
Dati ambientali
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato CCCCCC OS100-160G_ 2015.pdf
Dichiarazione di conformità - CE1SCC311137D2703
DNV GL Certificate1SCC311125D0203
REACH Declaration1SCC011021D0201
Certificato ULNo certification needed
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1170 mm
6.7 in
Profondità imballo livello 1250 mm
9.8 in
Altezza imballo livello 1155 mm
6.1 in
Peso lordo imballo livello 12.2 kg
4.9 lb
EAN imballo livello 16417019482378
Classificazioni
Codice classificazione oggettoQ
ETIM 7EC001040 - sezionatore con fusibili
ETIM 8EC001040 - Fuse switch disconnector
ETIM 9EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3600115

ETIM for 1SCA115968R1001 Apparecchi elettrici a bassa tensione (EC001040)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di sicurezza (EF006985) Sì
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
corrente permanente nominale Iu (EF001389) 160 A
potenza d'esercizio nominale per AC-23, 400V (EF007027) 132 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 80 kA
resistenza a corrente di breve durata Icw (EF007050) 5 kA
adatto per fusibili (EF006692) NH000
numero di poli (EF001391) 3
tipo di collegamento circuito elettrico principale (EF006819) raccordo a bullone
ingresso del cavo (EF000537) altro
dotato di connettori (EF011696) Sì
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) No
adatto per installazione con sbarra collettrice (EF007259) Sì
tipo di elemento di azionamento (EF006976) manopola corta
posizione dell'elemento di azionamento (EF009410) destra
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
versione dispositivo di arresto d'emergenza (EF006959) No
