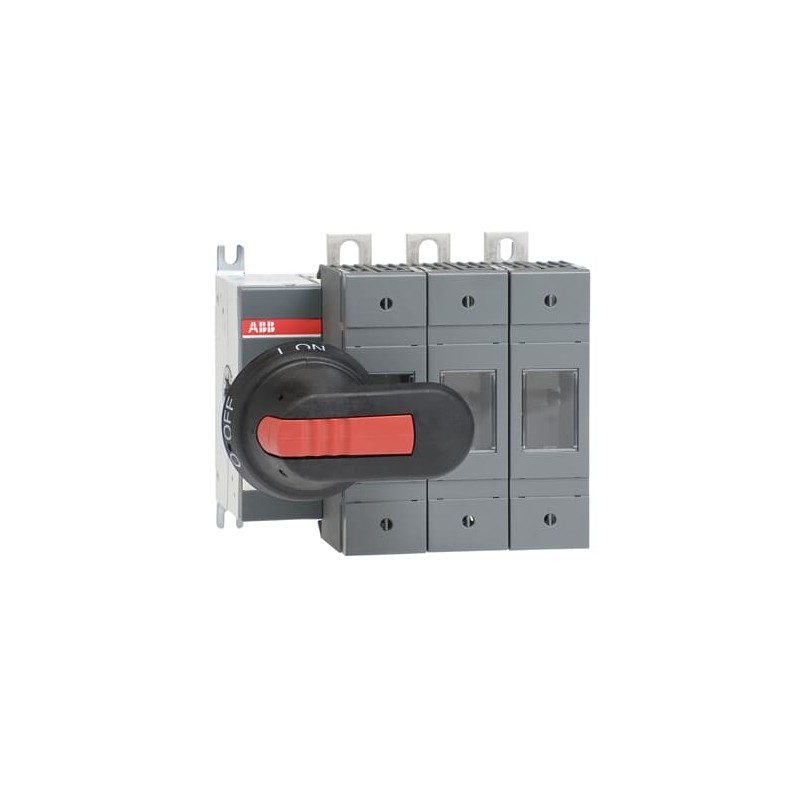

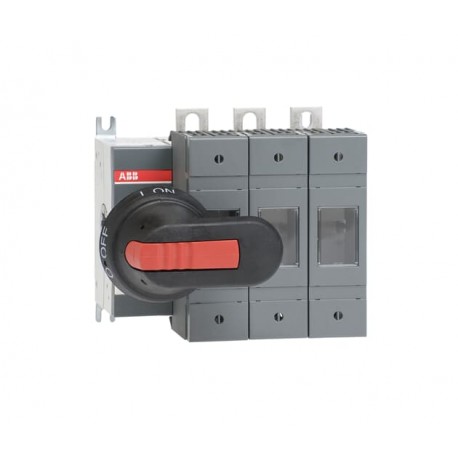

1SCA115602R1001 ABB OS125GF03P Interruttore fusibile
1SCA115602R1001
ABB
OS125GF03P Interruttore fusibile
OS125GF03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d0ed0b06-9569-4695-9347-79362d465eda Finlandia (FI) |
| SCIP semplificato | 57f58c2c-7880-4cff-8365-d13ff054bbb1 Germania (DE) |
| f6d1a8ab-87ba-44dd-be0a-804cb39e9885 Norvegia (NO) | |
| b05f1288-b9d3-4680-b5fe-723dc3a8f4b2 Polania (PL) | |
| 10bd25fd-b62e-443d-856f-2241b5b6ddcf Germania (DE) | |
| 06d35fa9-c8a6-4bcb-af49-61ce624c5771 Spagna (ES) | |
| e265b412-3885-4b92-9b4c-baa681f785eb Belgio (BE) | |
| 35c2735d-ee1a-443e-b5e6-d6e5e15eae58 Francia (FR) | |
| b09350e1-e79a-41ee-b0a3-a4e1db0a4e40 Ungheria (HU) | |
| 7167ee3b-c000-4141-9121-1b92e27b72bc Svezia (SE) | |
| 021a94d4-f68a-499a-870f-375e992a6fdd Germania (DE) | |
| 2ba7c51e-5a7e-4975-bbfe-a6ecea4f31ed Germania (DE) | |
| 91f1a52d-ccc6-4bf8-bff8-233810168237 Polania (PL) | |
| e350cdf3-1673-4e30-ad47-7c5db391d69c Paesi Bassi (Olanda) (NL) | |
| 58c482ba-e59d-4a64-995c-6cfb6ae76004 Grecia (GR) | |
| eed0e36e-f4f1-4a7c-821d-fe0c5bffbebc Portogallo (PT) | |
| 7bc054f5-818a-4475-a9a0-68cb17a1761f Bulgaria (BG) | |
| f9061423-8067-4544-94d5-c4469471aeb5 Estonia (EE) | |
| 521fdfae-90ec-44f2-b7a9-ef61e143f0d2 Ungheria (HU) | |
| 8bcaf273-e133-4b3e-b94e-8666a3e01ec6 Svezia (SE) | |
| a325dfb6-f15a-4750-a60a-c3a21cfb7b53 Polania (PL) | |
| 3057d5dd-76ed-4b91-b898-bcb163723d9a Croazia (HR) | |
| 5598518a-9e7f-427b-a028-043eddc2a863 Francia (FR) | |
| 9933ccd6-e566-4041-a299-5a2629c1b4fe Repubblica Ceca (CZ) | |
| 6fa0d1af-7417-41a9-a3dc-556025ca9bbc Italia (IT) | |
| d7cb0205-552c-4e4f-9a73-cbd468b4a008 Belgio (BE) | |
| f7337df9-60e2-43f4-99b8-7d5d74313dfb Danimarca (DK) | |
| d0b4d26a-9af2-4263-9b8a-ebe211968374 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 147 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.03 kg |
| 4.48 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 220 mm |
| 8.7 in | |
| Altezza imballo livello 1 | 150 mm |
| 5.9 in | |
| Peso lordo imballo livello 1 | 2.2 kg |
| 4.8 lb | |
| EAN imballo livello 1 | 6417019479514 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 125 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 125 A |
| Taglia fusibile | 22x58 |
| Sistema fusibile | NFC |
| Tipo di maniglia | Pistol handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Corrente nominale (In) | Circuito Principale 125 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 37 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 75 kW | |
| (690 V) 110 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| adatto per fusibili (EF006692) | 22×58 mm |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
