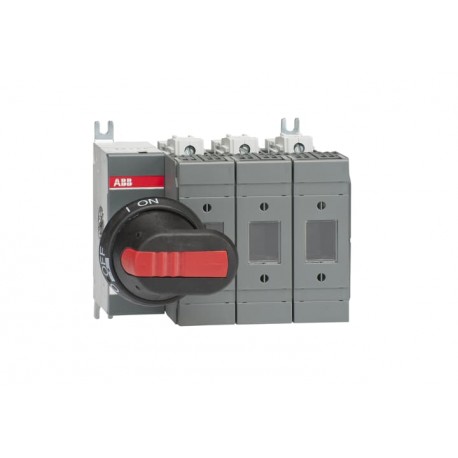

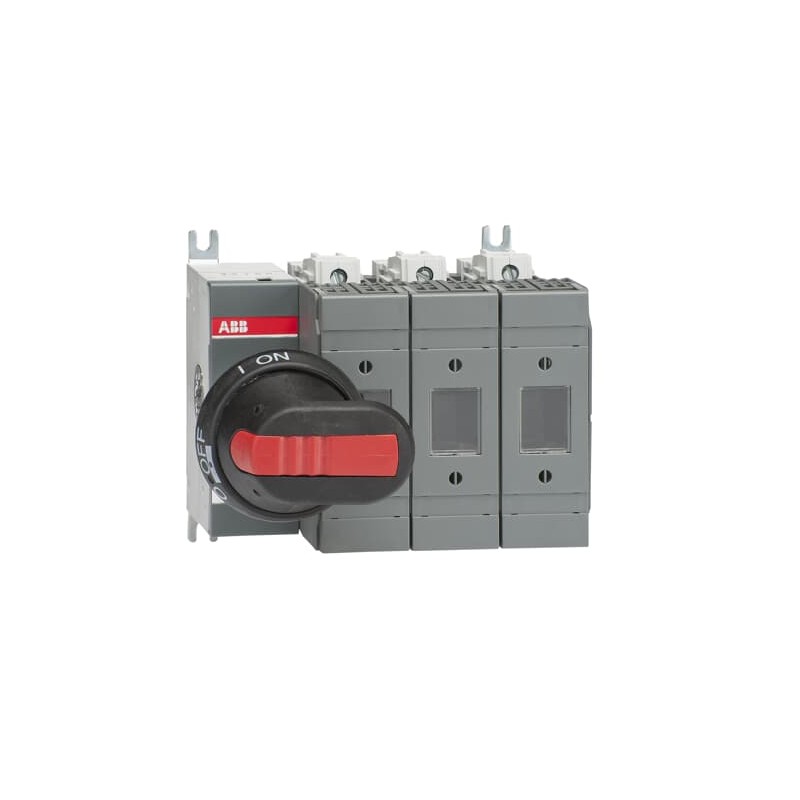

1SCA115443R1001 ABB OS60GJ03P Interruttore fusibile
1SCA115443R1001
ABB
OS60GJ03P Interruttore fusibile
OS60GJ03P FUSIBLE DISCONNECT SWITCH
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6d78c6cc-d538-4f6b-adef-8e473812f1b8 Finlandia (FI) |
| SCIP semplificato | e921c804-814d-49e9-8643-da109a59f13f Germania (DE) |
| 2a0109b5-d021-4290-95b8-0e5d347a8809 Belgio (BE) | |
| 5667af9d-b402-4281-a800-03720786191d Norvegia (NO) | |
| 9e2a38d9-da43-4f4c-ad6d-5af02ad02ee1 Italia (IT) | |
| f3ae4e7f-84cd-4bbe-8058-60c820cea830 Svezia (SE) | |
| 66927e46-bddf-403f-ae59-0b74fbd1fd96 Polania (PL) | |
| 646e406b-f281-4072-9f22-fa50f3683a63 Polania (PL) | |
| 034887d0-1322-4cee-a86d-c2288f1694b9 Belgio (BE) | |
| 28e1bb43-120d-4130-8bd0-2b6b5eeec76a Spagna (ES) | |
| c03142d6-7e7b-4ef8-ae94-ea617712f721 Ungheria (HU) | |
| 6b58d017-eef9-47a7-8533-fab5cad660e8 Germania (DE) | |
| b86ec3b3-042d-4ab0-9b76-7e8e3cc4f35e Grecia (GR) | |
| 775290b1-dd8d-4d75-a1f2-b2ba12bba156 Estonia (EE) | |
| 45586f96-fd5e-45bc-9735-d3fb3f90dc76 Bulgaria (BG) | |
| 7c53fa8c-c5da-4518-9b23-572f51fb770b Portogallo (PT) | |
| 5efa1b17-14c1-4913-a4c6-9cac057d71ac Svezia (SE) | |
| 926aad81-4449-4ca2-aef9-2c82236510e3 Francia (FR) | |
| 44546846-e200-482f-a31c-ecf86c331730 Repubblica Ceca (CZ) | |
| e9b8136a-42a9-4032-8c0d-c63ea0d9ef78 Danimarca (DK) | |
| 65c67fb4-9772-49ec-9f21-32485c781a74 Croazia (HR) | |
| e3e152e2-adce-4280-a58c-d0113c5b9105 Ungheria (HU) | |
| a3721a1c-b048-43d2-8a8f-b8a25965e1f9 Polania (PL) | |
| ef699f1b-4163-4fd1-8b3f-9e93c883f61c Paesi Bassi (Olanda) (NL) | |
| ef97c5a8-3ac5-4992-baec-6754171f8253 Germania (DE) | |
| 1647656a-9a16-4970-b2d7-75e9e46a2f9a Germania (DE) | |
| e9ffe431-b383-4344-9712-801dee7fd19b Francia (FR) | |
| 152f05af-1094-4337-a142-d0a6bdaf31e9 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS60GJ03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 145 mm |
| Altezza prodotto | 112 mm |
| Profondità prodotto | 118 mm |
| Peso netto prodotto | 1.3 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 220 mm |
| 8.7 in | |
| Altezza imballo livello 1 | 150 mm |
| 5.9 in | |
| Peso lordo imballo livello 1 | 1.45 kg |
| 3.2 lb | |
| EAN imballo livello 1 | 6417019478012 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | 60 A |
| Sistema fusibile | Class J |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (600 V AC) 200 kA |
| Corrente nominale (In) | Circuito Principale 60 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensione nominale di funzionamento | Circuito Principale 600 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | UL98 |
| IEC 60947-3 | |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Circuito Principale 250 V DC | |
| Amperaggio UL/CSA | 60 A |
| Portata UL/CSA | (secondo UL 240 V) 15 Hp |
| (secondo UL 480 V) 30 Hp | |
| (secondo UL 600 V) 50 Hp | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Coppia di serraggio UL/CSA | Wire-Clamp 30 in·lb |
| Wire-Clamp 35 in·lb | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | cULus certificate OS60GJ_ |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 55 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | altro |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
