ABBInterruttori manuali1SCA108646R1001 ABB Interruttore fusibile OS32FFS3014

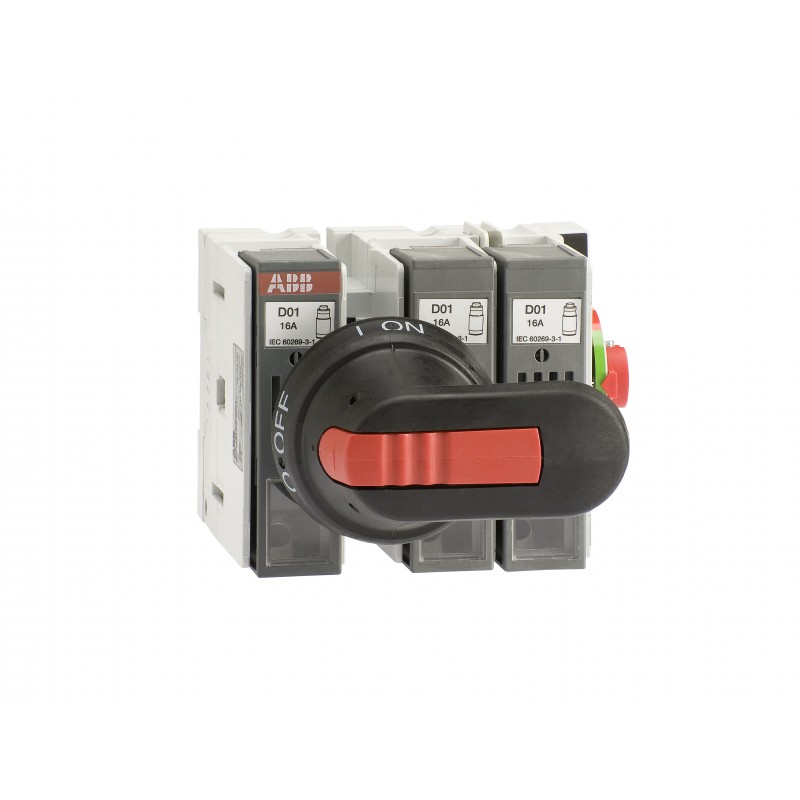

ABB 1SCA108646R1001 1SCA108646R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA108646R1001 ABB Interruttore fusibile OS32FFS3014

Riferimento: 1SCA108646R1001

Produttore: ABB

Descrizione:

Interruttore fusibile OS32FFS3014
OS32FFS3014 SWITCH FUSE

Categorie:

  • Apparecchi elettrici a bassa tensione > Fusibile sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 134,84 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
Dichiarazione prodotto ambientale - EPD1SCC311204D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311030M0202
Dichiarazione prodotto ambientale - EPD1SCC311204D0201
Dati ambientali
Grado di protezionesecondo IEC 60529 IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineLituania (LT)
Dimensioni
Larghezza prodotto154 mm
Altezza prodotto97 mm
Profondità prodotto120 mm
Peso netto prodotto0.7 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1130 mm
Profondità imballo livello 1234 mm
Altezza imballo livello 1130 mm
Peso lordo imballo livello 10.7 kg
EAN imballo livello 16417019419152
Dati tecnici
Sezione cavo2.5 ... 25 mm²
Capacità di connessioneStranded 0.75 … 10 mm²
Flessibile 0.75 … 10 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 32 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 32 A
Grado di protezionesecondo IEC 60529 IP20
Taglia fusibile14x51
Sistema fusibileNFC
Tipo di manigliaHandle not included
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaSide
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 2 W
Corrente nominale di cortocircuito condizionale (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominale (In)Circuito Principale 32 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 32 A
(690 V) 32 A
Corrente nominale di funzionamento AC-22A (Ie)(500 V) 32 A
(690 V) 32 A
Corrente nominale di funzionamento AC-23A (Ie)(500 V) 32 A
(690 V) 32 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 7.5 kW
(400 V) 15 kW
(415 V) 15 kW
(500 V) 18.5 kW
(690 V) 22 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 1 kiloampere rms
Cacciavite raccomandatoCircuito Principale Slot
Norme di riferimentoIEC 60947-3
Comando30 (Right Side)
Tipo di morsettoScrew Terminals
Coppia di serraggio2 N·m
Lunghezza di spelatura cavoCircuito Principale 12...14 mm
Circuito Principale 0.47…0.55 in
Reparto tecnico UL/CSA
Lunghezza di spelatura cavoCircuito Principale 12...14 mm
Circuito Principale 0.47…0.55 in
Cacciavite raccomandatoCircuito Principale Slot
Coppia di serraggio2 N·m
Certificati e dichiarazioni (numero del documento)
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC311129D2702
DNV GL Certificate1SCC311125D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA108646R1001 Apparecchi elettrici a bassa tensione (EC001040)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica32 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica22 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica1 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristica14×51 mm
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio a pavimento (EF007243)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale (EF007246)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola corta
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicadestra
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
