ABBInterruttori manuali1SCA108348R1001 ABB Sezionatore OT60F4N2

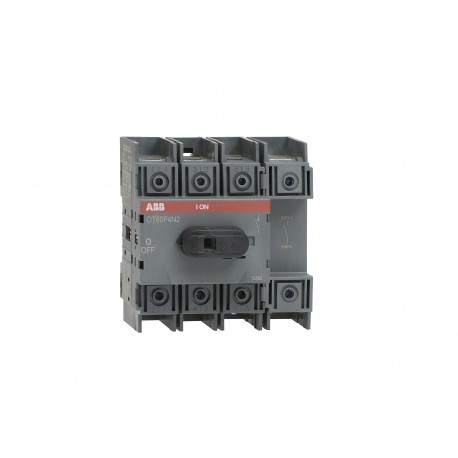

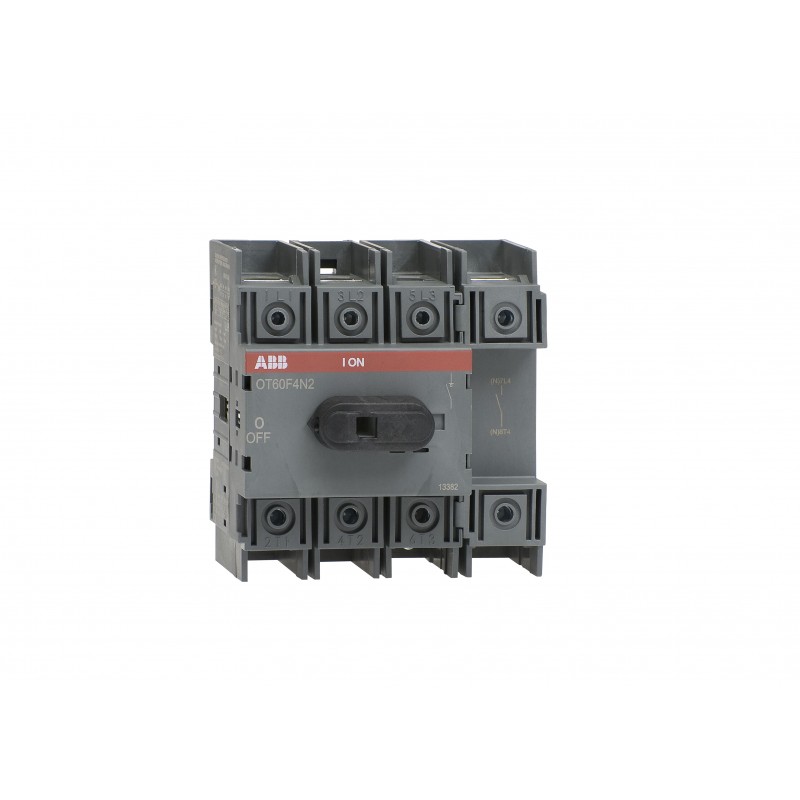

ABB 1SCA108348R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA108348R1001 ABB Sezionatore OT60F4N2

Codice: 1SCA108348R1001

Produttore: ABB

Descrizione:

Sezionatore OT60F4N2
OT60F4N2 SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 96,61 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
Informazioni ambientali1SCC301154D0202
Dichiarazione prodotto ambientale - EPD1SCC301280D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301060M0004
Disegni meccanici1SCC301468F0001
1SCC301467F0001
OT100-125F4N2.stp
OT100-125F4N2.igs
Dichiarazione prodotto ambientale - EPD1SCC301280D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC301154D0202
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto96.5 mm
Altezza prodotto100 mm
Profondità prodotto74 mm
Peso netto prodotto0.43 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1109 mm
Profondità imballo livello 1112 mm
Altezza imballo livello 186 mm
Peso lordo imballo livello 10.46 kg
EAN imballo livello 16417019416496
Dati tecnici
Sezione cavoCu 2.5 ... 25 mm²
Sezioni dei cavi-circuito principaleFlessibile 1x Cu 2.5…25 mm²
Stranded 1x Cu 2.5…25 mm²
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Tipo di manigliaKnob
Handle and shaft not included
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 1.6 W
Corrente nominale di cortocircuito condizionale (Inc)(125 A fuse, 415 V) 50 kA
(125 A fuse, 690 V) 10 kA
(63 A fuse, 690 V) 50 kA
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 63 A
(500 V) 63 A
(690 V) 63 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 63 A
(500 V) 63 A
(690 V) 63 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 63 A
(500 V) 63 A
(690 V) 40 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 3.6 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 2.5 kA
Cacciavite raccomandatoCircuito Principale Hexagon 4
Funzioni specialiNo
Norme di riferimentoIEC 60947-3 / UL 98 / CSA C22.2 NO.4
ComandoMechanism on Top of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 6.2 N·m
Lunghezza di spelatura cavoCircuito Principale 17-18 mm
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA60 A
Portata UL/CSA(110 ... 120 V AC) Monofase 3 Hp
(240 V AC) Monofase 7.5 Hp
(220 ... 240 V AC) Tre Fasi 20 Hp
(440 ... 480 V AC) Tre Fasi 40 Hp
(550 ... 600 V AC) Tre Fasi 40 Hp
Lunghezza di spelatura cavoCircuito Principale 17-18 mm
Cacciavite raccomandatoCircuito Principale Hexagon 4
Coppia di serraggiosecondo IEC 60947-1 6.2 N·m
Coppia di serraggio UL/CSA55 in·lb
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301335D0201
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC301010D0201
Certificato ULcULus certificate OT30-125
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601469

ETIM for 1SCA108348R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica63 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica63 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica2.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica37 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica37 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica50 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
