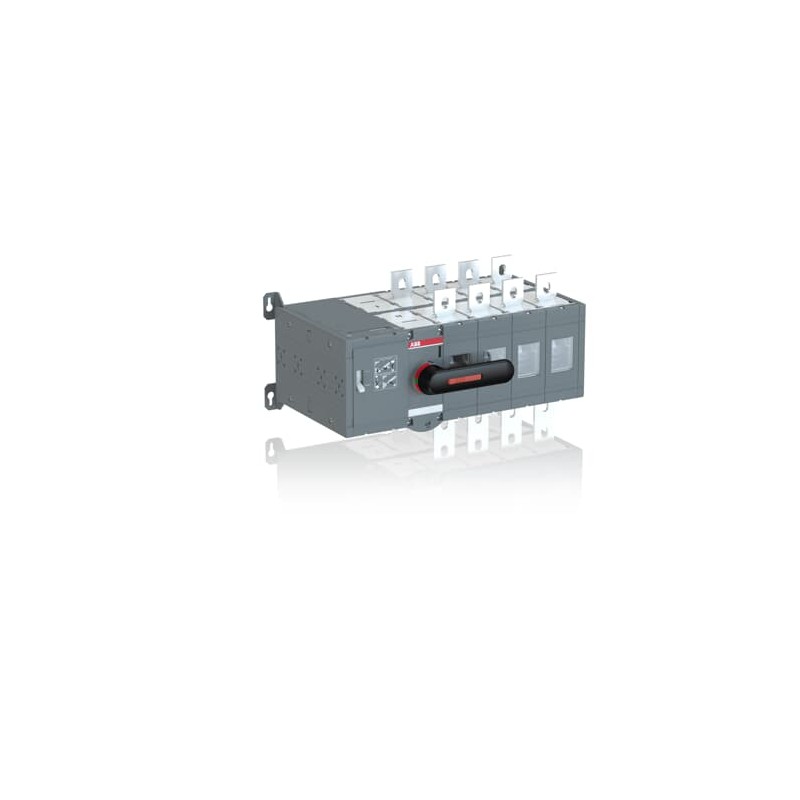

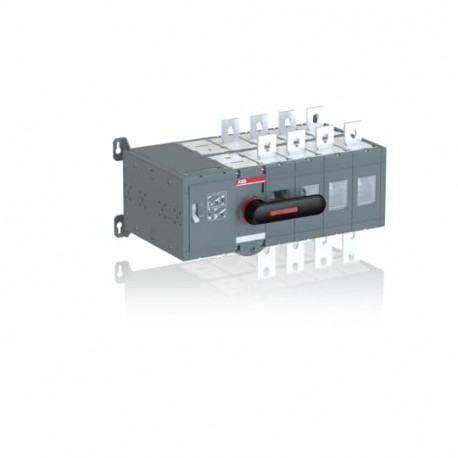

1SCA022873R1810 ABB Commutatore motore interno OTM630E4CM110V
1SCA022873R1810
ABB
Commutatore motore interno OTM630E4CM110V
OTM630E4CM110V MOTORIZED C/O SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303059M0201 |
| Informazioni ambientali | 1SCC303036D0202 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303100D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303002M0204 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303100D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303036D0202 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 476 mm |
| 18.74 in | |
| Altezza prodotto | 250 mm |
| 9.84 in | |
| Profondità prodotto | 299 mm |
| 11.77 in | |
| Peso netto prodotto | 25 kg |
| 55.12 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 310 mm |
| Profondità imballo livello 1 | 560 mm |
| Altezza imballo livello 1 | 330 mm |
| Peso lordo imballo livello 1 | 25.19 kg |
| EAN imballo livello 1 | 6417019339696 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 630 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 630 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Direct mounted handle |
| Motor Operational Voltage | 110 ... 125 V AC/DC |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 25 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 630 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 630 A |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 355 kW |
| (500 V) 400 kW | |
| (690 V) 630 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kiloampere rms |
| Comando | Mechanism at the End of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 50 ... 75 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 50 ... 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303033D2702 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641763 |
