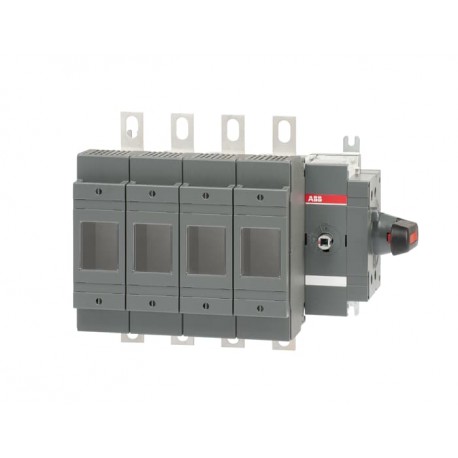

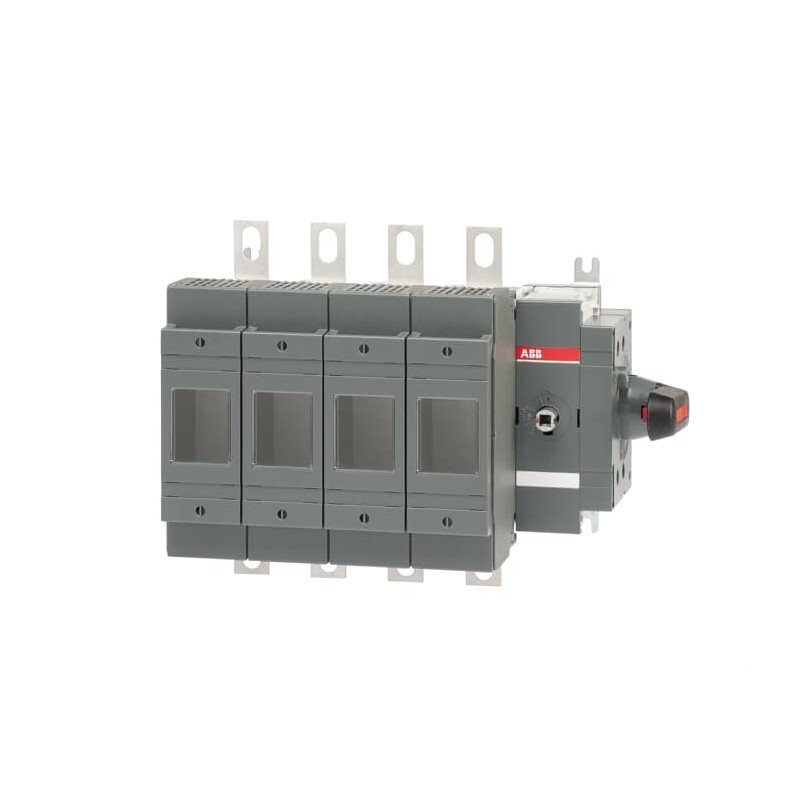

1SCA022871R1610 ABB Interruttore fusibile SIDE OS200DS40FK Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA022871R1610 ABB Interruttore fusibile SIDE OS200DS40FK

1SCA022871R1610

ABB

Interruttore fusibile SIDE OS200DS40FK

OS200DS40FK SWITCH FUSE

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $508.57
Prezzo unitario: $508.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311049M0201
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311023M0205
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Dati ambientali
Grado di protezionesecondo IEC 60529 IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto252 mm
Altezza prodotto199 mm
Profondità prodotto150 mm
Peso netto prodotto3.8 kg
8.5 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1270 mm
10.6 in
Profondità imballo livello 1310 mm
12.2 in
Altezza imballo livello 1200 mm
7.9 in
Peso lordo imballo livello 14.1 kg
9.1 lb
EAN imballo livello 16417019338026
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 200 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 200 A
Grado di protezionesecondo IEC 60529 IP20
Fourth Pole TypeSwitched - Fusible Pole
Taglia fusibileNH0
Sistema fusibileDIN
Tipo di manigliaDirect mounted handle
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaSide
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 8 W
Corrente nominale di cortocircuito condizionale (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominale (In)Circuito Principale 200 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 60 kW
(400 V) 110 kW
(415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kiloampere rms
Norme di riferimentoIEC 60947-3
Comando40 (Right Side)
Tipo di morsettoLug terminals
Larghezza morsetto20 mm
Coppia di serraggio15 ... 22 N·m
Reparto tecnico UL/CSA
Coppia di serraggio15 ... 22 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato ATEXNo certification needed
Certificato CCCCCC OS200-250 2016
Dichiarazione di conformità - CE1SCC311091D2704
DNV GL Certificate1SCC311123D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3661160

ETIM for 1SCA022871R1610 Apparecchi elettrici a bassa tensione (EC001040)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di sicurezza (EF006985) Sì
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
corrente permanente nominale Iu (EF001389) 200 A
potenza d'esercizio nominale per AC-23, 400V (EF007027) 200 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 80 kA
resistenza a corrente di breve durata Icw (EF007050) 8 kA
adatto per fusibili (EF006692) NH0
numero di poli (EF001391) 4
tipo di collegamento circuito elettrico principale (EF006819) raccordo a bullone
ingresso del cavo (EF000537) altro
dotato di connettori (EF011696) Sì
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) No
adatto per installazione con sbarra collettrice (EF007259) Sì
tipo di elemento di azionamento (EF006976) manopola rotativa lunga
posizione dell'elemento di azionamento (EF009410) destra
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
versione dispositivo di arresto d'emergenza (EF006959) No
