ABBInterruttori manuali1SCA022870R0330 ABB OT250ES40 interruttore di scollegamento

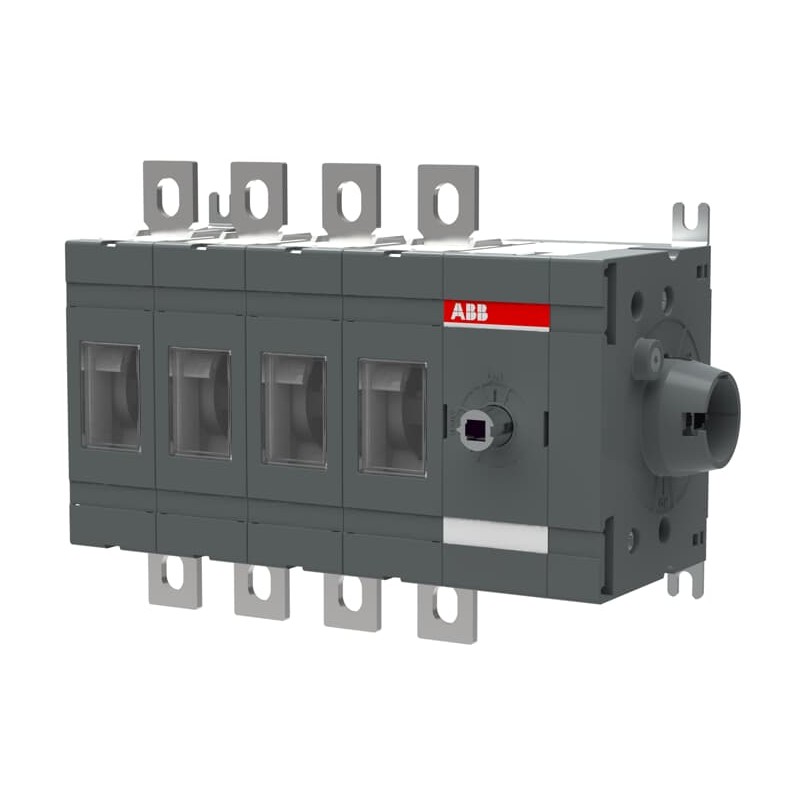

ABB 1SCA022870R0330 1SCA022870R0330 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

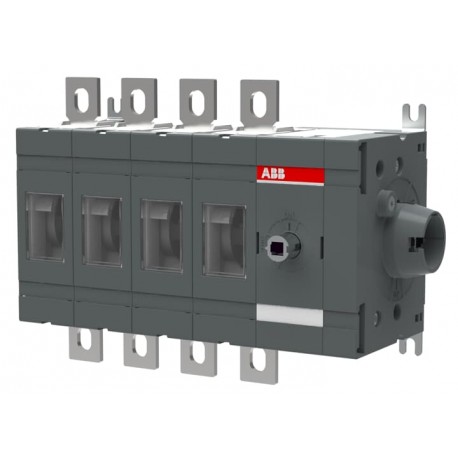

1SCA022870R0330 ABB OT250ES40 interruttore di scollegamento

Riferimento: 1SCA022870R0330

Produttore: ABB

Descrizione:

OT250ES40 interruttore di scollegamento
Scollegatore switch OT250ES40
OT250ES40 SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 295,66 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informazioni ambientali1SCC301265D0201
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301068M0204
Disegni meccanici1SCC301658F0001
1SCC301657F0001
OT200ES40.igs
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Dati ambientali
Grado di protezioneDavanti IP00
Informazioni ambientali1SCC301265D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto217 mm
Altezza prodotto150 mm
Profondità prodotto82 mm
Peso netto prodotto1.9 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1170 mm
6.7 in
Profondità imballo livello 1250 mm
9.8 in
Altezza imballo livello 1155 mm
6.1 in
Peso lordo imballo livello 12.1 kg
4.6 lb
EAN imballo livello 16417019337319
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 250 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 250 A
Grado di protezioneDavanti IP00
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Tipo di manigliaHandle and shaft not included
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaSide
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.5 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Funzioni specialiNo
Norme di riferimentoIEC 60947-3
ComandoMechanism at the End of the Switch
40 (Right Side)
Tipo di morsettoLug terminals
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301337D0201
Dichiarazione di conformità - CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022870R0330 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica250 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica145 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica145 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
