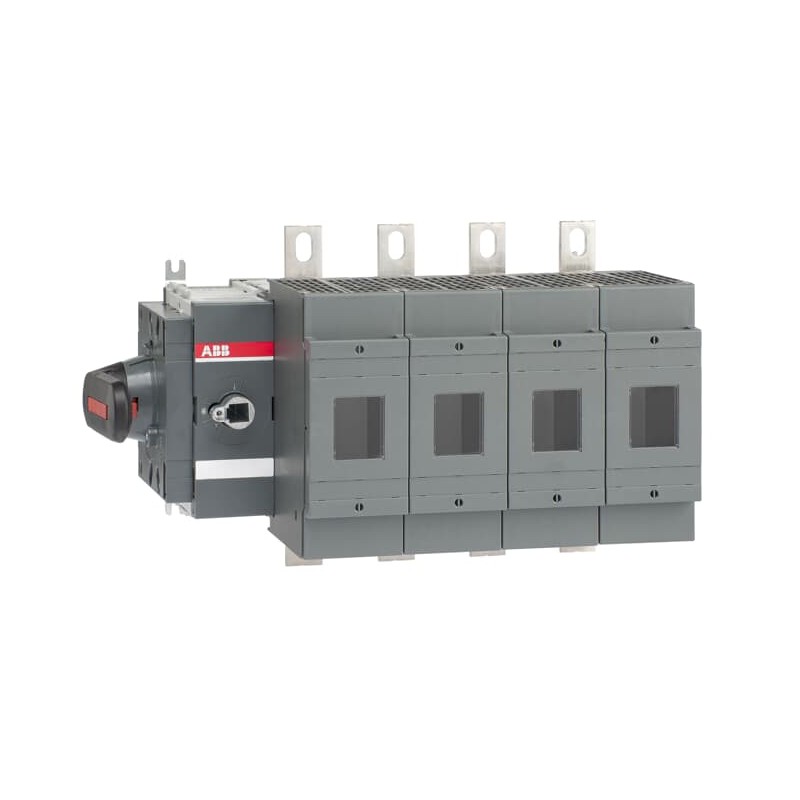

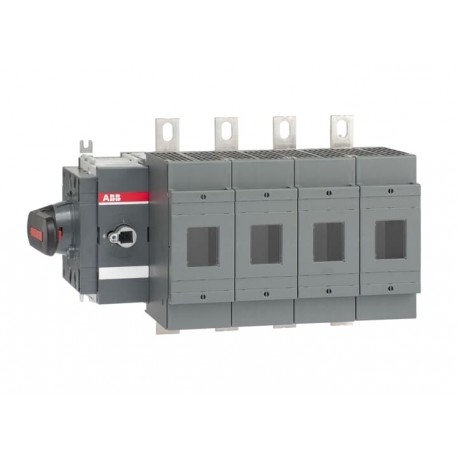

1SCA022860R3720 ABB Interruttore fusibile SIDE OS400DS04FK Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA022860R3720 ABB Interruttore fusibile SIDE OS400DS04FK

1SCA022860R3720

ABB

Interruttore fusibile SIDE OS400DS04FK

OS400DS04FK SWITCH FUSE

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $771.15
Prezzo unitario: $771.15
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311050M0201
Dichiarazione prodotto ambientale - EPD1SCC311198D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311024M0203
Dichiarazione prodotto ambientale - EPD1SCC311198D0201
Dati ambientali
Grado di protezionesecondo IEC 60529 IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto352 mm
Altezza prodotto230 mm
Profondità prodotto193 mm
Peso netto prodotto8.595 kg
18.95 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1250 mm
9.84 in
Profondità imballo livello 1400 mm
15.75 in
Altezza imballo livello 1225 mm
8.86 in
Peso lordo imballo livello 18.995 kg
19.83 lb
EAN imballo livello 16417019309088
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 400 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 400 A
Grado di protezionesecondo IEC 60529 IP20
Fourth Pole TypeSwitched - Fusible Pole
Taglia fusibileNH0
NH1
NH2
Sistema fusibileDIN
Tipo di manigliaDirect mounted handle
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaSide
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaat Rated Current 36 W
Corrente nominale di cortocircuito condizionale (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominale (In)Circuito Principale 400 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 132 kW
(400 V) 220 kW
(415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 14 kiloampere rms
Norme di riferimentoIEC 60947-3
Comando04 (Left Side)
Tipo di morsettoLug terminals
Larghezza morsetto25 mm
Coppia di serraggio30 ... 44 N·m
Reparto tecnico UL/CSA
Coppia di serraggio30 ... 44 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato ATEXNo certification needed
Certificato CCCCCC OS315-400 2016
Dichiarazione di conformità - CE1SCC311099D2704
DNV GL Certificate1SCC311131D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3661167

ETIM for 1SCA022860R3720 Apparecchi elettrici a bassa tensione (EC001040)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di sicurezza (EF006985) Sì
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
corrente permanente nominale Iu (EF001389) 400 A
potenza d'esercizio nominale per AC-23, 400V (EF007027) 400 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 80 kA
resistenza a corrente di breve durata Icw (EF007050) 14 kA
adatto per fusibili (EF006692) NH0
numero di poli (EF001391) 4
tipo di collegamento circuito elettrico principale (EF006819) raccordo a bullone
ingresso del cavo (EF000537) altro
dotato di connettori (EF011696) Sì
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) No
adatto per installazione con sbarra collettrice (EF007259) Sì
tipo di elemento di azionamento (EF006976) manopola rotativa lunga
posizione dell'elemento di azionamento (EF009410) sinistra
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
versione dispositivo di arresto d'emergenza (EF006959) No
