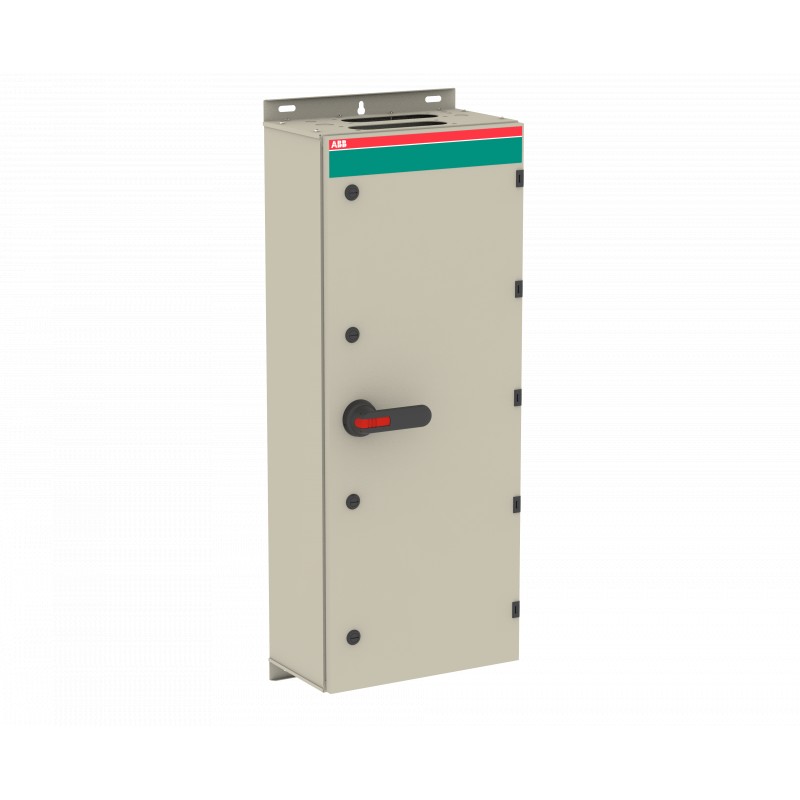

1SCA022828R0700 ABB Sezionatore in scatola OT800ELCC3TZ
1SCA022828R0700
ABB
Sezionatore in scatola OT800ELCC3TZ
OT800ELCC3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 015379b5-8d7d-47ac-bae4-1d69dc763810 Finlandia (FI) |
| SCIP semplificato | e74f227c-f1f8-4f81-b514-1d6f79246415 Germania (DE) |
| 8ed66ae8-01b8-440c-8752-30fb18c853ad Germania (DE) | |
| 18193631-27d0-432e-8f0a-08fefd4492b5 Belgio (BE) | |
| 1abc9493-ef1d-43ba-8a00-8ccd21e1dea5 Francia (FR) | |
| e09f0cc3-8147-4375-b5d7-caf00cb4ef3e Germania (DE) | |
| 4ea48930-4c23-4ecc-9821-9f5a2b554a9b Danimarca (DK) | |
| 95199191-ef63-44a5-88d2-d880f7f0a996 Estonia (EE) | |
| 21369755-66d5-4472-a599-74c1acee6772 Germania (DE) | |
| 485368ed-0b17-4225-b2cf-6b4c36aeab8a Germania (DE) | |
| 4bafa168-f578-4715-8061-7db2eb2a3143 Svezia (SE) | |
| f1167c23-9f64-4e47-9eee-34010e480dd9 Svezia (SE) | |
| b3cc91ef-ba3e-422e-8d7c-cd71c9baadbf Bulgaria (BG) | |
| 33a6988f-1ccb-4730-94ac-c0c548227df3 Francia (FR) | |
| 0ad6a22b-ceb4-4285-9372-be658041a3de Polania (PL) | |
| 7ea9817d-9278-44c1-8bec-fa3f282963a2 Polania (PL) | |
| ce685ad8-2330-4e99-b897-411cfe5ca3f9 Spagna (ES) | |
| 9f3c4924-91cc-4d82-af63-6ab5b38addc0 Norvegia (NO) | |
| 1ed4f1dc-9f37-4f0c-b269-d49ffdba5524 Belgio (BE) | |
| 4755c587-b49d-46a3-9e46-975f583bdf23 Repubblica Ceca (CZ) | |
| 2aa18f69-c7ef-4ba6-b090-c08495eff285 Croazia (HR) | |
| bc13fbcd-5a34-4bc2-8708-96abbb716946 Portogallo (PT) | |
| 011bdd07-a69d-4d85-8502-7af1a1268cbd Grecia (GR) | |
| 6bf3d89d-0b89-4041-a426-f0f35bbd5342 Italia (IT) | |
| a18ef458-832d-4343-aed9-c950765a3d1b Ungheria (HU) | |
| 37f35b37-1905-4969-bfa1-cdda03dda226 Polania (PL) | |
| ee8e070b-012d-4235-8ea5-8d8b03e113a0 Paesi Bassi (Olanda) (NL) | |
| 36b9131c-4c97-4718-820d-f0c0e5c11dd3 Ungheria (HU) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM104023P2C.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 1000 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 29.35 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 1110 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 31.8 kg |
| EAN imballo livello 1 | 6417019285429 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 720 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 40 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 90 kA |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 720 A |
| (500 V) 720 A | |
| (690 V) 720 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 720 A |
| (500 V) 720 A | |
| (690 V) 720 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 400 kW |
| (500 V) 500 kW | |
| (690 V) 710 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340042D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642504 |
| E-Number (Sweden) | 3140615 |
