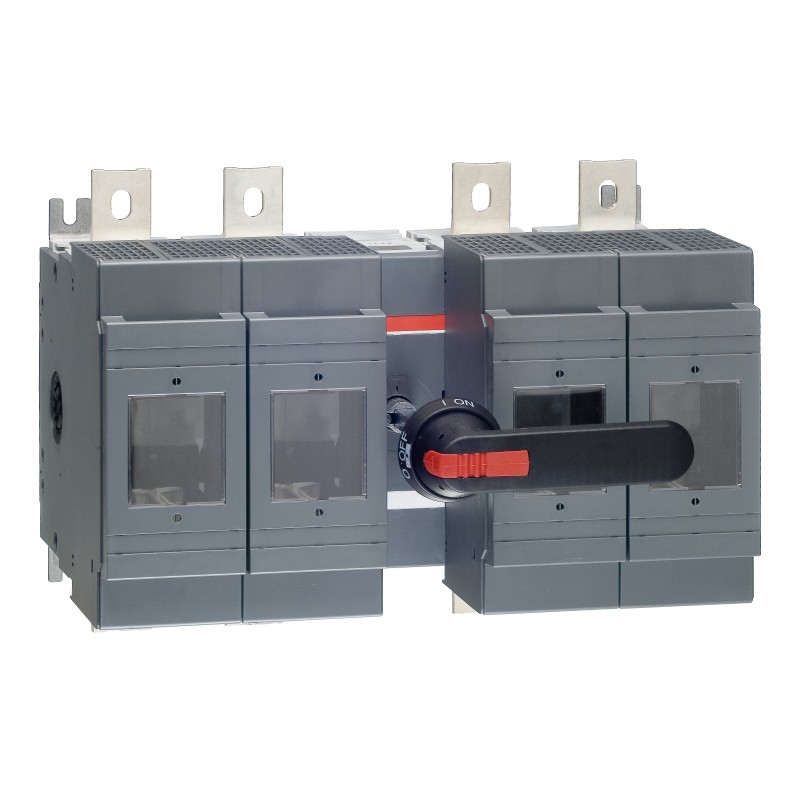

1SCA022826R1660 ABB Interruttore fusibile OS630D22FP Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA022826R1660 ABB Interruttore fusibile OS630D22FP

1SCA022826R1660

ABB

Interruttore fusibile OS630D22FP

OS630D22FP SWITCH FUSE

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $1,334.20
Prezzo unitario: $1,334.20
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
Dichiarazione prodotto ambientale - EPD1SCC311202D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311016M0210
Disegni meccaniciOS630-800D22F.stp
Dichiarazione prodotto ambientale - EPD1SCC311202D0201
Dati ambientali
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto429 mm
Altezza prodotto306 mm
Profondità prodotto233 mm
Peso netto prodotto19.654 kg
43.33 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1328 mm
12.91 in
Profondità imballo livello 1453 mm
17.83 in
Altezza imballo livello 1260 mm
10.24 in
Peso lordo imballo livello 120.574 kg
45.36 lb
EAN imballo livello 16417019284323
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 630 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 570 A
Fourth Pole TypeSwitched - Fusible Pole
Taglia fusibileNH3
Sistema fusibileDIN
Tipo di manigliaPistol handle and shaft included
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 46 W
Corrente nominale di cortocircuito condizionale (Inc)(690 V) 80 kA
Corrente nominale (In)Circuito Principale 630 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 630 A
(690 V) 630 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Corrente nominale di funzionamento AC-23B (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Corrente nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 200 kW
(400 V) 355 kW
(415 V) 355 kW
(500 V) 450 kW
(690 V) 630 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 18 kiloampere rms
Norme di riferimentoIEC 60947-3
Comando22 (Between the Poles)
Tipo di morsettoLug terminals
Larghezza morsetto39 mm
Coppia di serraggio50 ... 75 N·m
Reparto tecnico UL/CSA
Coppia di serraggio50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato ATEXNo certification needed
Certificato CCCCCC OS630-800 2016
Dichiarazione di conformità - CE1SCC311112D2704
DNV GL Certificate1SCC311131D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3661528

ETIM for 1SCA022826R1660 Apparecchi elettrici a bassa tensione (EC001040)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di sicurezza (EF006985) Sì
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
corrente permanente nominale Iu (EF001389) 570 A
potenza d'esercizio nominale per AC-23, 400V (EF007027) 630 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 80 kA
resistenza a corrente di breve durata Icw (EF007050) 18 kA
adatto per fusibili (EF006692) NH3
numero di poli (EF001391) 4
tipo di collegamento circuito elettrico principale (EF006819) raccordo a bullone
ingresso del cavo (EF000537) altro
dotato di connettori (EF011696) Sì
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) No
adatto per installazione con sbarra collettrice (EF007259) Sì
tipo di elemento di azionamento (EF006976) manopola rotativa lunga
posizione dell'elemento di azionamento (EF009410) davanti
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
versione dispositivo di arresto d'emergenza (EF006959) No
