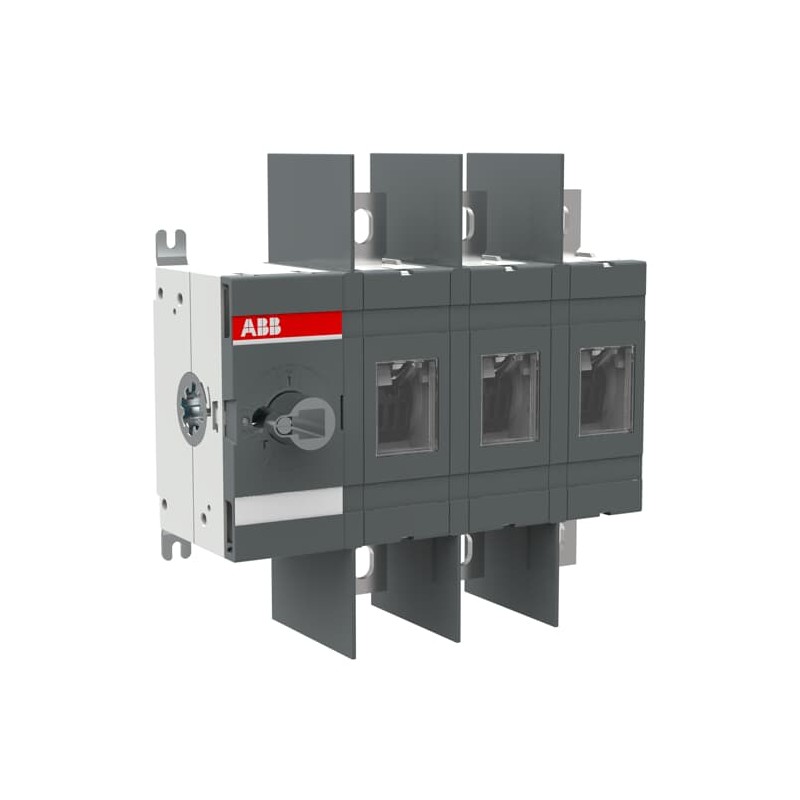

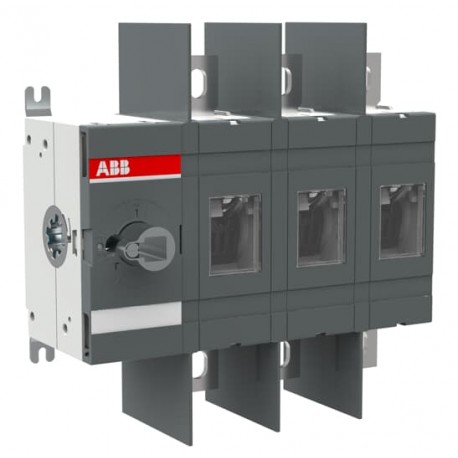

1SCA022809R8490 ABB OT400E03W sezionatore

Codice: 1SCA022809R8490

Produttore: ABB

Descrizione:

OT400E03W sezionatore

OT400E03W SWITCH-DISCONNECTOR

Categorie:

Apparecchi elettrici a bassa tensione > Sezionatore
ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 271,29 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 7-8 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

ABB EcoSolutions
Istruzioni per lo smontaggio a fine vita	1SCC301118M0201
Informazioni ambientali	1SCC301266D0201
Dichiarazione Ambientale di Prodotto - EPD	1SCC301283D0201
Conformità dei materiali
Modello di notifica dei minerali provenienti da zone di conflitto (CMRT)	9AKK108467A5658
Dichiarazione REACH	1SCC011021D0201
Informazioni RoHS	1SCC011020D0201
Stato RoHS	A seguito della Direttiva UE 2011/65/UE e della Rettifica 2015/863 del 22 luglio 2019
Legge sul controllo delle sostanze tossiche - TSCA	1SCC011025D0201
Download popolari
Dati tecnici, informazioni tecniche	1SCC301020C0201
Istruzioni e manuali	1SCC301035M0019
Dichiarazione Ambientale di Prodotto - EPD	1SCC301283D0201
Ambiente
Grado di protezione	Frontale IP00
Informazioni ambientali	1SCC301266D0201
Grado di contaminazione	3
classificazione
Quantità minima dell'ordine	1 pezzo
Codice tariffario	85365080
Paese d'origine	Finlandia
dimensioni
Larghezza del prodotto	221 mm
Altezza del prodotto	185 mm
Lunghezza del prodotto	107 millimetri
Peso del prodotto	3 kg
	6,7 lb
Informazioni sull'imballaggio
Unità di imballaggio di livello 1	scatola 1 pezzo
Larghezza dell'imballaggio di livello 1	250 millimetri
	9,8 in
Livello 1 Confezione lunga	290 millimetri
	11,4 in
Livello di imballaggio 1 Alto	170 millimetri
	6,7 in
Peso dell'imballaggio Livello 1	3,3 kg
	7,3 libbre
Imballaggio EAN Livello 1	6417019272443
Tecnica
Corrente termica esterna convenzionale (I_Esimo)	Θ = 40 °C 400 A
Corrente termica convenzionale (I_Le)	Completamente chiuso 400 A
Grado di protezione	Frontale IP00
Distanza tra le fasi	Ampia distanza di fase
Tipo di maniglia	Manico e asta non inclusi
Durabilità meccanica	16000
Tipo di montaggio	Montaggio su base
Numero di poli	3P
Modalità operativa	Fronte
Grado di contaminazione	3
Posizione dei morsetti di linea	Top Dentro - Bottom Out
	Bottom In - Top Out
Perdita di potenza	in condizioni operative nominali per polo 10 W
Tensione nominale supportata da impulsi (U_diavoletto)	12 kV
Tensione nominale di isolamento (U_io)	secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-21A (I_e)	(380 ... 415 V) 400 A
	(500 V) 400 A
	(690 V) 400 A
Corrente nominale di funzionamento AC-22A (I_e)	(380 ... 415 V) 400 A
	(500 V) 400 A
	(690 V) 400 A
Corrente nominale di funzionamento AC-23A (I_e)	(380 ... 415 V) 400 A
	(500 V) 400 A
	(690 V) 400 A
Potenza nominale di funzionamento AC-23A (P_e)	(220 ... 240 V) 132 kW
	(400 ... 415 V) 230 kW
	(500 V) 280 kW
	(690 V) 400 kW
Tensione nominale di esercizio	Circuito principale 1000 V
Capacità nominale di produzione per cortocircuiti (I_centimetro)	(690 V) 65 kA
Corrente nominale a breve termine Bassa tensione (I_Cw)	per 1 s 15 kA
Funzioni speciali	Ampia distanza di fase
Standard	IEC 60947-3
Meccanismo di funzionamento dell'interruttore	Meccanismo all'estremità dell'interruttore
	03 (Lato sinistro)
Tipo di terminale	Terminali a lingua
Coppia di serraggio	Acc. IEC 60947-1 30 ... 44 N·m
Tecnica UL/CSA
Coppia di serraggio	Acc. IEC 60947-1 30 ... 44 N·m
Certificati e dichiarazioni (numero del documento)
Certificato A2L – IEC	1SCC301337D0201
Dichiarazione di conformità - CE	1SCC301135D2704
Certificato DNV GL	1SCC301174D0204
Classificazioni e standard esterni
Codice di classificazione degli oggetti	Q
ETIM 9	EC000216 - Sezionatore (bassa tensione)
ETIM 10	EC000216 - Sezionatore (AC)
Unspsc	39122233
Classe E	V11.1 : 27371403
Categoria RAEE	5. Piccola attrezzatura (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022809R8490 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)

Valore caratteristicaSì

Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)

Valore caratteristicaSì

Nome caratteristicaversione interruttore di sicurezza (EF006985)

Valore caratteristicaNo

Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)

Valore caratteristicaNo

Nome caratteristicaversione invertitore (EF009408)

Valore caratteristicaNo

Nome caratteristicanumero di interruttori (EF005586)

Valore caratteristica1

Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)

Valore caratteristica1000 V

Nome caratteristicatensione d'esercizio nominale (EF001435)

Valore caratteristica1000 V

Nome caratteristicacorrente permanente nominale Iu (EF001389)

Valore caratteristica400 A

Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)

Valore caratteristica400 A

Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)

Valore caratteristica400 A

Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)

Valore caratteristica15 kA

Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)

Valore caratteristica230 kW

Nome caratteristicapotenza di interruzione a 400 V (EF009166)

Valore caratteristica230 kW

Nome caratteristicanumero di poli (EF001391)

Valore caratteristica3

Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)

Valore caratteristica0

Nome caratteristicaazionamento a motore opzionale (EF007386)

Valore caratteristicaNo

Nome caratteristicaazionamento a motore integrato (EF006697)

Valore caratteristicaNo

Nome caratteristicasganciatore di tensione opzionale (EF007491)

Valore caratteristicaNo

Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)

Valore caratteristicaapparecchio completo nell'alloggiamento

Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)

Valore caratteristicaNo

Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)

Valore caratteristicaNo

Nome caratteristicaadatto per montaggio distributore (EF007262)

Valore caratteristicaSì

Nome caratteristicatipo di elemento di azionamento (EF006976)

Valore caratteristicamanopola rotativa lunga

Nome caratteristicabloccabile (EF006281)

Valore caratteristicaNo

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicaraccordo a bullone

Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)

Valore caratteristicaIP00

Nome caratteristicaindice di protezione (NEMA) (EF011959)

Valore caratteristicaaltro
