> ABB>Interruttori manuali>1SCA022785R5320 ABB interruttore OT600U03CP
Prodotto precedente Prodotto successivo

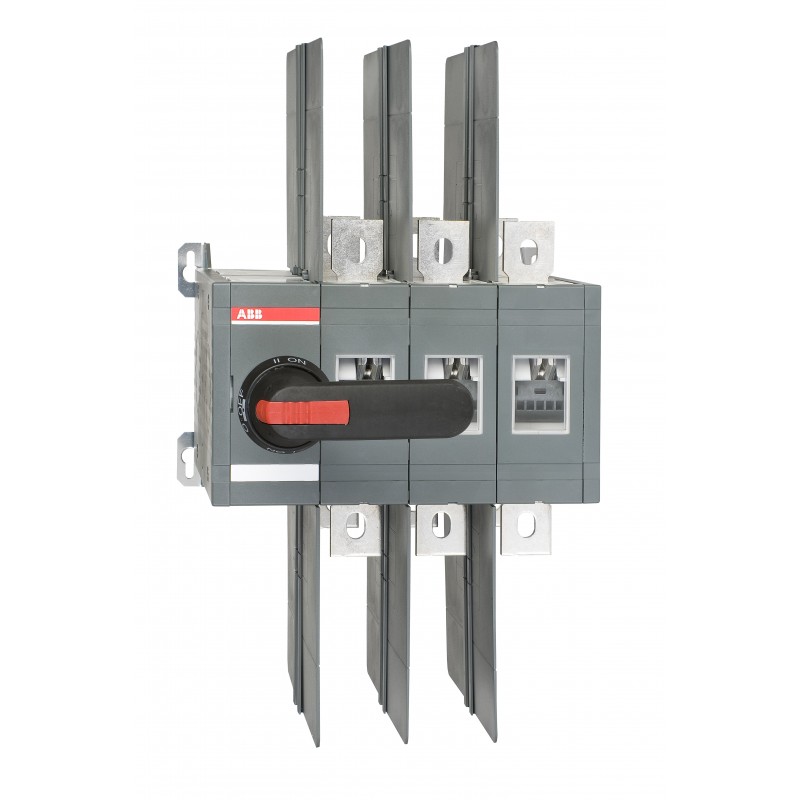

1SCA022785R5320 ABB interruttore OT600U03CP Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA022785R5320 ABB interruttore OT600U03CP

1SCA022785R5320

ABB

interruttore OT600U03CP

OT600U03CP CHANGE-OVER SWITCH

Maggiori dettagli


Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
Informazioni ambientali1SCC303050D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC303008M0208
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC303050D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto311 mm
12.24 in
Altezza prodotto250 mm
9.84 in
Profondità prodotto280 mm
11.02 in
Peso netto prodotto17.9 kg
39.46 lb
Informazioni imballo
Unità imballo livello 1box 1 scatola
Larghezza imballo livello 1310 mm
12.2 in
Profondità imballo livello 1560 mm
22.05 in
Altezza imballo livello 1330 mm
12.99 in
Peso lordo imballo livello 117.9 kg
39.46 lb
EAN imballo livello 16417019255903
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 800 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Handle ColorNero
Tipo di manigliaHandle and shaft included
Durata meccanica5000 ciclo (i)
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 40 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-31B (Ie)(380 ... 415 V) 800 A
Corrente nominale di funzionamento AC-33B (Ie)(380 ... 415 V) 800 A
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 20 kiloampere rms
Norme di riferimentoUL 98 / IEC60947-6-1
ComandoMechanism at the End of the Switch
03 (Left Side)
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Tipo di transizioneOpen
Reparto tecnico UL/CSA
Portata UL/CSA(secondo UL 240 V) 200 Hp
(secondo UL 480 V) 450 Hp
(secondo UL 600 V) 500 Hp
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303008D2703
Certificato DNV1SCC303138D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
