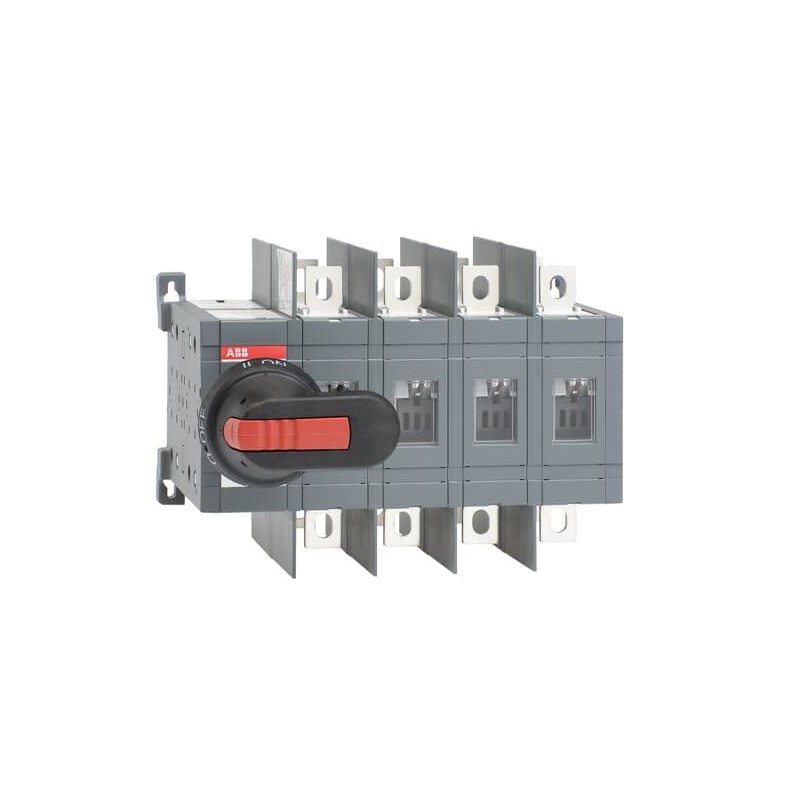

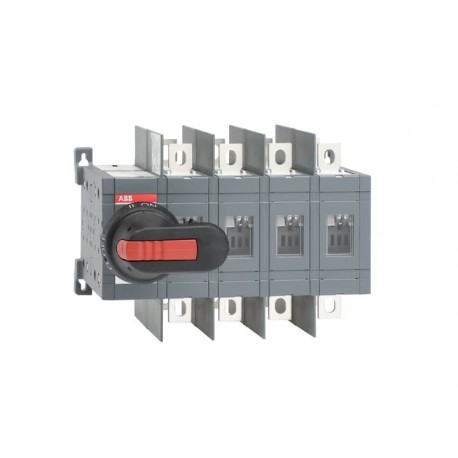

1SCA022771R6210 ABB Interruttore OT200U04CP

Riferimento: 1SCA022771R6210

Produttore: ABB

Descrizione:

Interruttore OT200U04CP
INTERRUTTORE OT200U04CP

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 549,51 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

  • Tipo di prodotto esteso:
    OT200U04CP
  • ID prodotto:
    1SCA022771R6210
  • Ean:
    6417019251806
  • Descrizione catalogo:
    INTERRUTTORE OT200U04CP
  • Descrizione lunga:
    Gli interruttori del cambio includono una maniglia IP65 nera
    vedi tabella sotto, Nema tipo 1, 3R, 12, un asse e una serie di bulloni per il collegamento dei cavi e una serie di separatori di fase.

Valore circolare

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85365080
  • Paese d'origine:
    Finlandia (FI)

Download più popolari

dimensioni

  • Larghezza netta del prodotto:
    237millimetro
  • Altezza netta del prodotto:
    150millimetro
  • Profondità prodotto/Lunghezza rete:
    160millimetro
  • Peso netto del prodotto:
    4.18Kg
    9,22 libbre

tecnico

  • Corrente nominale di funzionamento AC-21A (Iecstasy):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corrente nominale di funzionamento AC-22A (Iecstasy):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corrente nominale di funzionamento AC-23A (Iecstasy):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corrente nominale di funzionamento AC-31B (Iecstasy):
    (380 ... 415 V) 250 A
  • Corrente nominale di esercizio AC-33B (Iecstasy):
    (380 ... 415 V) 250 A
  • Corrente termica esterna convenzionale (Iesimo):
    q = 40 °C 250 A
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    12 kV
  • Tensione di isolamento nominale (Uio):
    1000 V
  • Tensione operativa nominale:
    1000 V
  • Temperatura a bassa tensione a bassa resistenza a bassa resistenza (ICw):
    per 1 s 8 kiloamps rms
  • Grado di contaminazione:
    3
  • Colore mango:
    nero
  • Tipo di maniglia:
    Maniglia e albero inclusi
  • Quarta Pole Position:
    A destra
  • Tipo di quarto polo:
    Commutazione - Funzione simultanea
  • Meccanismo di funzionamento degli interruttori:
    Meccanismo all'estremità dell'interruttore
    04 (Lato sinistro)
  • Distanza tra le fasi:
    standard
  • Posizione dei terminali di linea:
    Top In - Bottom Out, Bottom In - Top Out
  • Modalità operativa:
    Azionamento frontale
  • standard:
    UL 98 / IEC60947-3
  • Tipo di montaggio:
    Montaggio della base
  • Numero di poli:
    4
  • Grado di protezione:
    ANTERIORE IP20
  • Durata meccanica:
    Ciclo 8000
  • Tipo di transizione:
    aperto

Ul tecnico/CSA

  • Valutazione dell'amplificatore:
    200 A
  • Classificazione cavalli UL/CSA:
    (secondo UL 240 V) 75 Hp
    (secondo UL 480 V) 150 Hp
    (secondo UL 600 V) 200 CV

ambientale

  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
  • Informazioni ambientali:
    1SCC303050D0201

Certificati e dichiarazioni (numero di documento)

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    1 pezzo
  • Larghezza livello pacchetto 1:
    186 mm
    7.32 pollici
  • Profondità/lunghezza livello pacchetto 1:
    300 mm
    11.81
  • Altezza livello pacchetto 1:
    185 mm
    7.28 pollici
  • Livello di peso lordo 1 della confezione:
    4,45 kg
    9,81 libbre
  • Pacchetto EAN di livello 1:
    6417019251806

Classificazioni

  • Codice di classificazione degli oggetti:
    D
  • ETIM 5:
    EC000216 - Sezionatore
  • ETIM 6:
    EC000216 - Sezionatore
  • ETIM 7:
    EC000216 - Sezionatore
  • ETIM 8:
    EC000216 - Sezionatore
  • UNSPSC:
    39122233
  • Classe elettronica:
    V11.1 : 27371403
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)

ETIM for 1SCA022771R6210 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica200 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica200 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
