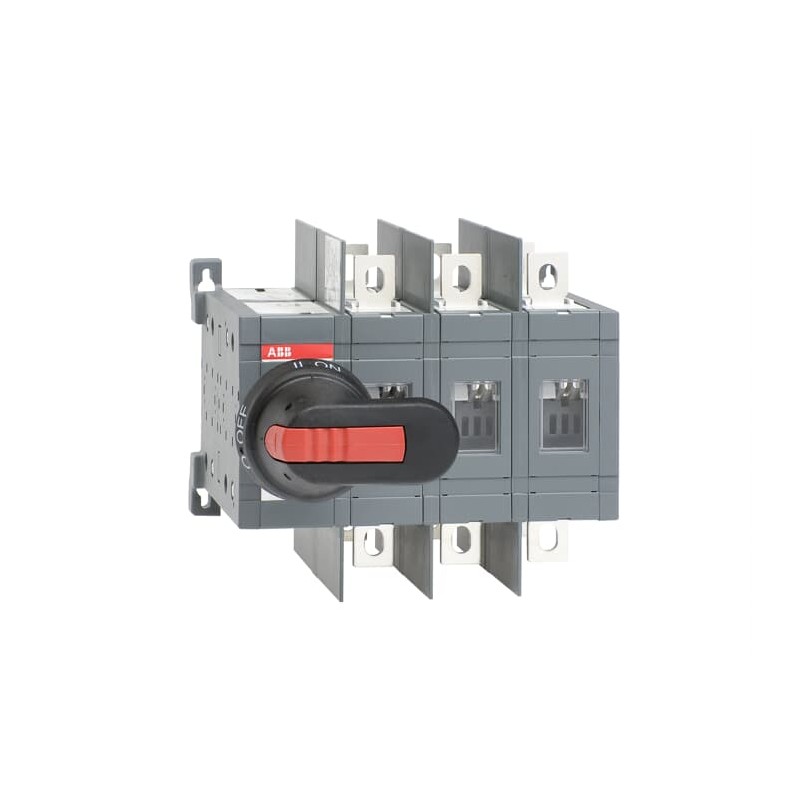

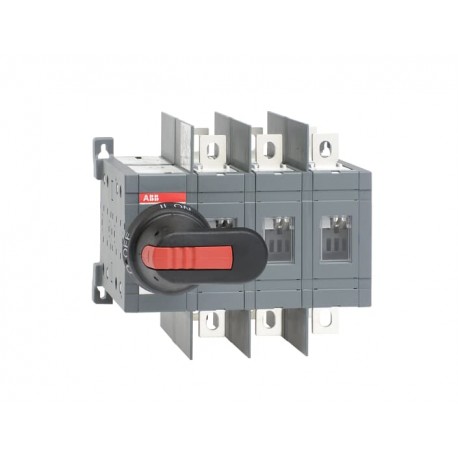

1SCA022771R5910 ABB Sezionatore OT200U03CP
1SCA022771R5910
ABB
Sezionatore OT200U03CP
OT200U03CP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d7d08b2e-196e-4a48-a5fe-589f2726e1c0 Finlandia (FI) |
| SCIP semplificato | cb58f1d7-1344-4948-9869-71a9b85ab3a2 Germania (DE) |
| a14a0b8e-d2fa-4ed0-873b-b8c08fe5c2a0 Spagna (ES) | |
| 51f59be5-c060-4d28-af07-27ea485ba036 Paesi Bassi (Olanda) (NL) | |
| af6ee29a-5846-45e7-a095-f34ce7e651ce Estonia (EE) | |
| c9743e3a-ac17-4c16-98ec-0bd8d45cbd3a Ungheria (HU) | |
| 009cf714-1503-4e55-8fa8-1b30fe50dfe6 Francia (FR) | |
| c9023803-6d7c-449c-802f-4924889da437 Polania (PL) | |
| d9cabbf2-99fa-473c-8b0e-ae1c394a3f66 Polania (PL) | |
| 14ec72cd-2128-4f73-ad93-84dcbff862a5 Svezia (SE) | |
| 0266809e-3278-488e-b424-4eae8cb5c3cd Portogallo (PT) | |
| b7cf036e-ef1c-422b-af34-8cae4548169d Bulgaria (BG) | |
| 8794478d-160c-4b06-a8ee-aa7f93d5c831 Repubblica Ceca (CZ) | |
| b18b0d93-d991-43b2-b6dd-173a2ea3a138 Croazia (HR) | |
| 46eeae79-92a9-42b8-9109-c86081848d26 Germania (DE) | |
| 4934d5ed-a288-4ad0-aa38-7583e264a362 Danimarca (DK) | |
| b9682cd3-1feb-41d8-87fc-64f3f98ea3b1 Germania (DE) | |
| c854b53c-755a-4c0a-b64f-50ca6438395d Italia (IT) | |
| b26841a7-62fe-434b-93ae-d778f75fc00d Belgio (BE) | |
| cef27fed-6435-44c9-a15e-b3a843ae360e Germania (DE) | |
| cadd0ea9-df0c-4150-975c-130c46b0e603 Svezia (SE) | |
| 52f4fb22-780e-464d-ace4-d2c57e3e29ef Francia (FR) | |
| 3e19d7b7-7b79-43c7-9ec4-33c346d0f65a Germania (DE) | |
| 99face1a-b186-4b90-91f5-81b695d1d6d3 Ungheria (HU) | |
| 773127c8-def7-458e-9aa5-e0eaa0457bc2 Grecia (GR) | |
| e6dbe489-51ca-48b6-8c4d-556fd205b36a Polania (PL) | |
| d9bc31d8-23ce-4439-9b8a-e5e89b59c3e7 Norvegia (NO) | |
| f685c5d9-5d7e-41e1-9e23-df3fa7a620d1 Belgio (BE) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 194 mm |
| 7.64 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 2.9 kg |
| 6.39 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 183 mm |
| 7.2 in | |
| Profondità imballo livello 1 | 260 mm |
| 10.24 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 3.5 kg |
| 7.72 lb | |
| EAN imballo livello 1 | 6417019251783 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 8000 ciclo (i) |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | UL 98 / IEC60947-6-1 |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Screw Terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Portata UL/CSA | (secondo UL 240 V) 75 Hp |
| (secondo UL 480 V) 150 Hp | |
| (secondo UL 600 V) 200 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303001D2704 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 200 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 200 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
