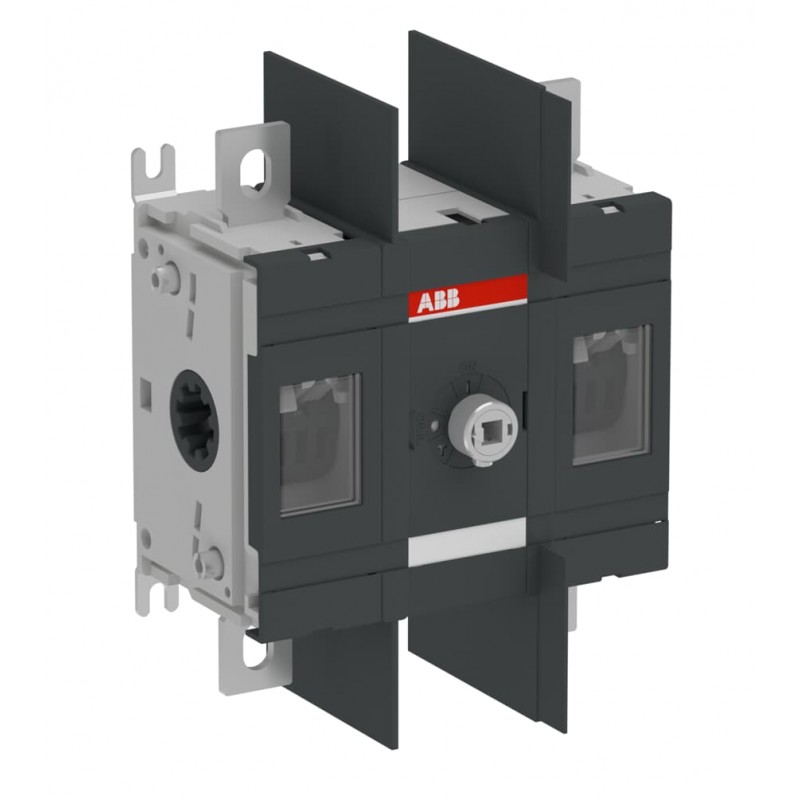

ABB 1SCA022757R3690 1SCA022757R3690 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022757R3690 ABB Interruttore di disconnessione OT200U11

Riferimento: 1SCA022757R3690

Produttore: ABB

Descrizione:

Interruttore di disconnessione OT200U11
OT200U11 SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 130,65 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informazioni ambientali1SCC301265D0201
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301031M0220
Disegni meccanici1SCC301242F0001
1SCC301241F0001
OT200-250U11.stp
OT200-250U11.igs
Dati ambientali
Grado di protezioneDavanti IP00
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto131.5 mm
Altezza prodotto170 mm
Profondità prodotto82.5 mm
Peso netto prodotto1 kg
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1190 mm
7.5 in
Profondità imballo livello 1290 mm
11.4 in
Altezza imballo livello 1110 mm
4.3 in
Peso lordo imballo livello 11.2 kg
2.6 lb
EAN imballo livello 16417019246642
Dati tecnici
Corrente termica convenzionale (Ithe)Completamente Chiuso 200 A
Distanza tra le fasiStandard
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli2P
Modalità operativaFront
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.5 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Funzioni specialiNo
Norme di riferimentoIEC 60947-3 / UL 98 / CSA C22.2 NO.4
ComandoMechanism Between the Poles
11 (Between the Poles)
Tipo di morsettoLug terminals
Coppia di serraggiosecondo IEC 60947-1 22.6 N·m
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA200 A
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC301131D2705
Certificato ULcULus certificate OT200-400
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022757R3690 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicagrigio
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica131.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica170 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica82.5 mm
