ABBInterruttori manuali1SCA022754R4240 ABB Interruttore fusibile OS400D22FP

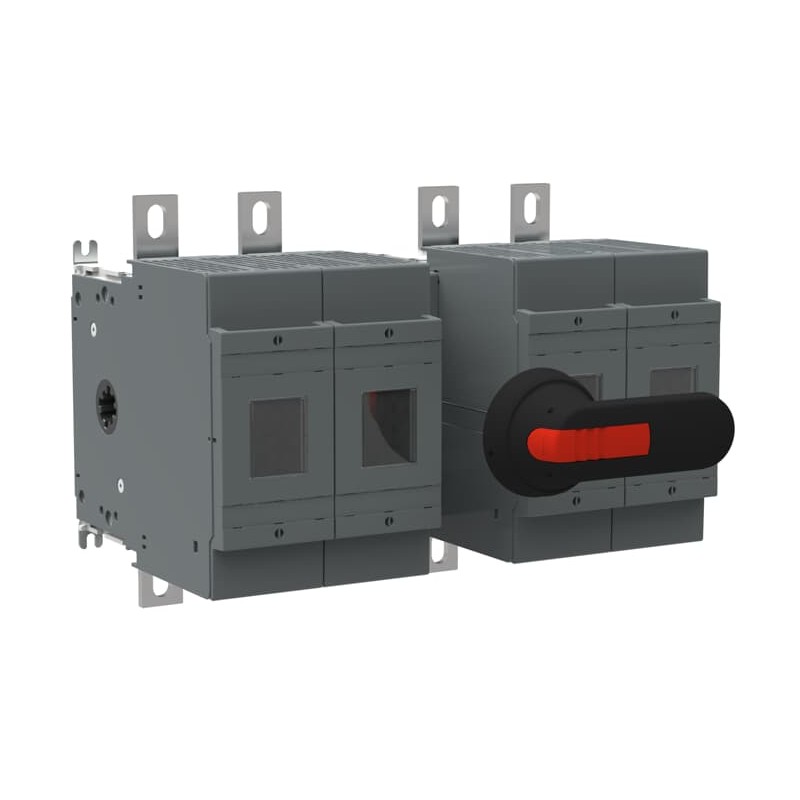

ABB 1SCA022754R4240 1SCA022754R4240 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

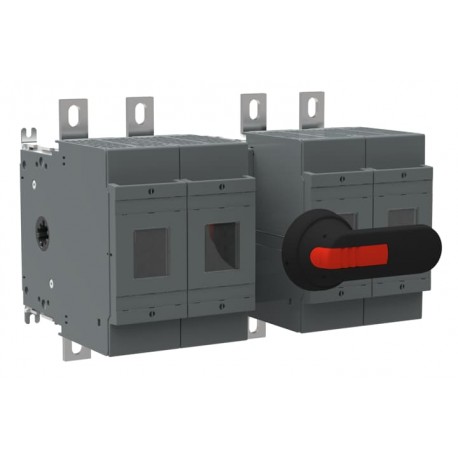

1SCA022754R4240 ABB Interruttore fusibile OS400D22FP

Riferimento: 1SCA022754R4240

Produttore: ABB

Descrizione:

Interruttore fusibile OS400D22FP
OS400D22FP SWITCH FUSE

Categorie:

  • Apparecchi elettrici a bassa tensione > Fusibile sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 563,89 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311050M0201
Dichiarazione prodotto ambientale - EPD1SCC311198D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311015M0215
Disegni meccaniciOS400D22.igs
Dichiarazione prodotto ambientale - EPD1SCC311198D0201
Dati ambientali
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto318 mm
Altezza prodotto230 mm
Profondità prodotto193 mm
Peso netto prodotto8.41 kg
18.54 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1240 mm
9.45 in
Profondità imballo livello 1335 mm
13.19 in
Altezza imballo livello 1206 mm
8.11 in
Peso lordo imballo livello 18.81 kg
19.42 lb
EAN imballo livello 16417019245775
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 400 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 400 A
Fourth Pole TypeSwitched - Fusible Pole
Taglia fusibileNH0
NH1
NH2
Sistema fusibileDIN
Tipo di manigliaPistol handle and shaft included
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaat Rated Current 36 W
Corrente nominale di cortocircuito condizionale (Inc)(690 V) 80 kA
Corrente nominale (In)Circuito Principale 400 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 132 kW
(400 V) 220 kW
(415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 14 kiloampere rms
Norme di riferimentoIEC 60947-3
Comando22 (Between the Poles)
Tipo di morsettoLug terminals
Larghezza morsetto25 mm
Coppia di serraggio30 ... 44 N·m
Reparto tecnico UL/CSA
Coppia di serraggio30 ... 44 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato ATEXNo certification needed
Certificato CCCCCC OS315-400 2016
Dichiarazione di conformità - CE1SCC311099D2704
DNV GL Certificate1SCC311131D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3660745

ETIM for 1SCA022754R4240 Apparecchi elettrici a bassa tensione (EC001040)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica400 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica400 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica14 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH0
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio a pavimento (EF007243)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale (EF007246)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicadavanti
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
