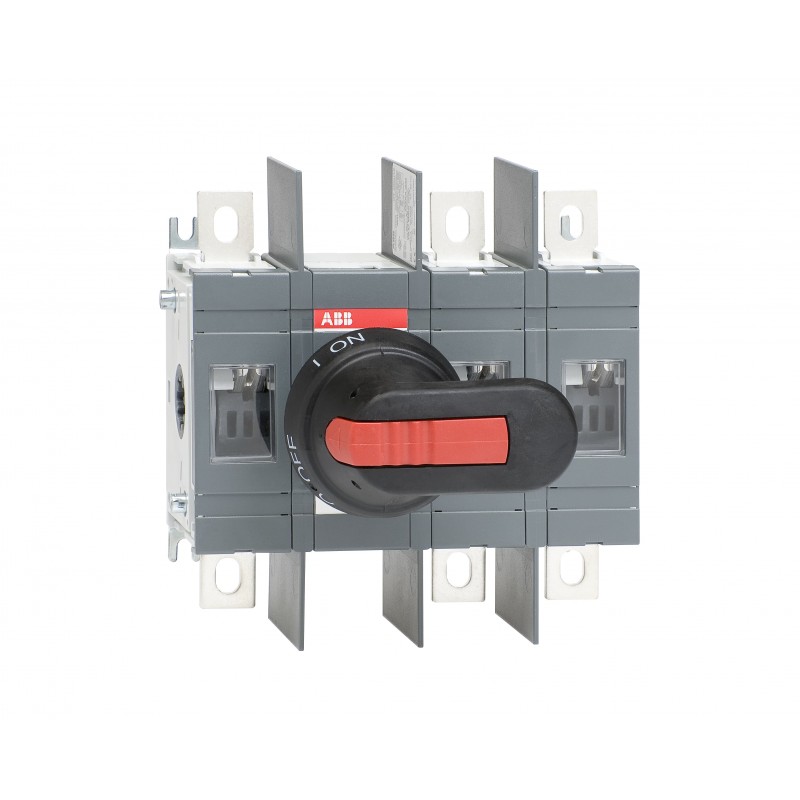

1SCA022752R2010 ABB Sezionatore OT200U12P
1SCA022752R2010
ABB
Sezionatore OT200U12P
OT200U12P sezionatore UL98 3P 200A 600 V
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a8b8e640-06a9-4f00-8dcf-1401e66b0599 Finlandia (FI) |
| SCIP semplificato | 58843525-8e46-4986-97c8-a6c427cccd51 Germania (DE) |
| 1ad5bf58-0c9c-4fc7-b496-5d0eb9009ab1 Paesi Bassi (Olanda) (NL) | |
| faac3558-5eb5-4c4c-b218-cdd9f4f24705 Belgio (BE) | |
| 8edbdd6d-ccb9-4fb1-907b-76a5179b0d36 Germania (DE) | |
| a71560c2-2ae9-4cd6-8a77-127465b560b4 Estonia (EE) | |
| cc905ed4-291f-4270-92a0-2e7c51e0aadb Portogallo (PT) | |
| 7b368679-a3ea-41be-a894-062ffaa91247 Grecia (GR) | |
| 52ecf241-417d-4f41-8064-5f50cb814342 Norvegia (NO) | |
| 83672e87-5a82-4022-b91d-b9e94fbf0297 Belgio (BE) | |
| 70172030-dfa4-43f7-af68-23f0fd2e0899 Italia (IT) | |
| 34c187cd-0891-4f35-ad80-74e841ad82b0 Polania (PL) | |
| b1497bda-778d-46d2-b3d8-f59034efc7ca Polania (PL) | |
| 617189b5-d261-4428-b2e5-ccd53da9765e Svezia (SE) | |
| f4e0b3a9-b636-4517-bf87-e8fa3f3fc5d9 Polania (PL) | |
| e6ee4131-58b7-4238-a8f6-2864ee4c6e20 Germania (DE) | |
| 001b4f6b-ca2e-4b29-b2e2-78dec4ba0a8d Svezia (SE) | |
| 00c8cd12-a2d0-4a5e-b5b1-147126bd4810 Francia (FR) | |
| 12281cb3-5aaa-44c0-9f96-853cf23d3bfc Bulgaria (BG) | |
| a524b84a-ec06-4b82-bd4f-3e709b6c94e3 Ungheria (HU) | |
| 7374e5db-8425-440c-88dd-f17dd1a0a033 Spagna (ES) | |
| 8a941017-2110-424a-bae4-f70aff01b1c4 Repubblica Ceca (CZ) | |
| 07fb0eaa-af51-4dc7-9be1-60548be186ec Croazia (HR) | |
| ac59510b-e455-42d2-9f4a-fa7a9185efcb Danimarca (DK) | |
| a21038f0-f8d7-44cd-9494-898a7cc0b175 Germania (DE) | |
| d6ad6b24-c23d-43e1-98a1-f2661c3e8997 Francia (FR) | |
| 9758b6e6-b7a4-4697-8c41-b691ee833d1d Germania (DE) | |
| be676752-da84-4e62-9c68-7860480cce3f Ungheria (HU) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301244F0001 |
| 1SCC301243F0001 | |
| OT200-250U12-121.stp | |
| OT200U12.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 174.5 mm |
| Altezza prodotto | 170 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.4 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 190 mm |
| 7.5 in | |
| Profondità imballo livello 1 | 290 mm |
| 11.4 in | |
| Altezza imballo livello 1 | 110 mm |
| 4.3 in | |
| Peso lordo imballo livello 1 | 1.6 kg |
| 3.5 lb | |
| EAN imballo livello 1 | 6417019244419 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Maniglia e Albero inclusi |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Comando | Mechanism Between the Poles |
| 12 (Between the Poles) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 22.6 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 200 A |
| Portata UL/CSA | (secondo UL 200 V) 60 Hp |
| (secondo UL 208 V) 60 Hp | |
| (secondo UL 240 V) 75 Hp | |
| (secondo UL 480 V) 150 Hp | |
| (secondo UL 600 V) 200 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 22.6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | cULus certificate OT200-400 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660852 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
