ABBInterruttori manuali1SCA022746R7740 ABB Interruttore fusibili OS250D2

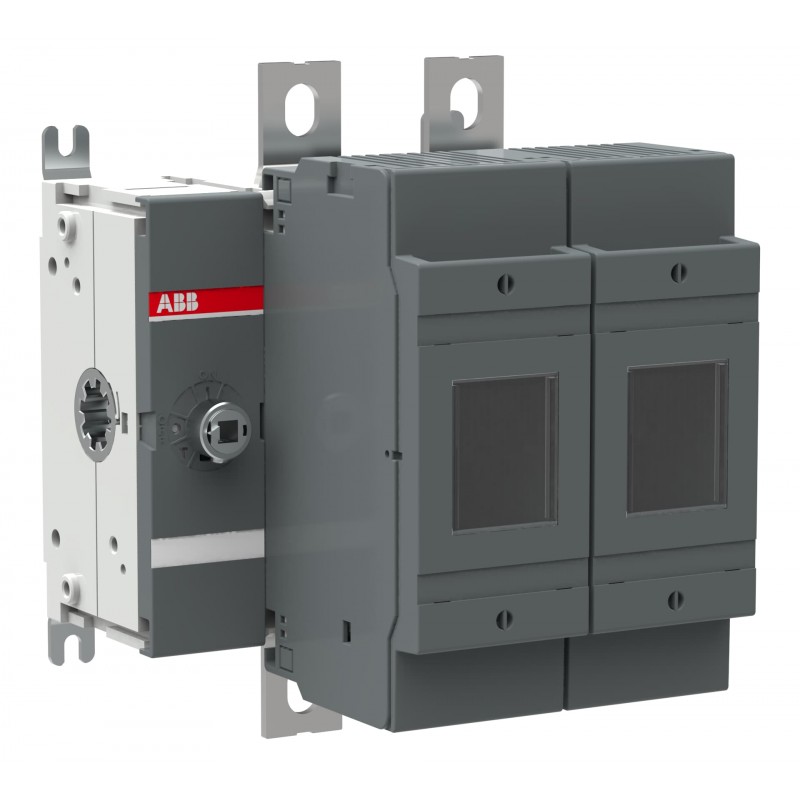

ABB 1SCA022746R7740 1SCA022746R7740 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022746R7740 ABB Interruttore fusibili OS250D2

Riferimento: 1SCA022746R7740

Produttore: ABB

Descrizione:

Interruttore fusibili OS250D2
OS250D02 SWITCH FUSE

Categorie:

  • Apparecchi elettrici a bassa tensione > Fusibile sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 327,08 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311049M0201
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311012M0219
Disegni meccanicios250_d_b_02.stp
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Dati ambientali
Grado di protezionesecondo IEC 60529 IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto154 mm
Altezza prodotto199 mm
Profondità prodotto154 mm
Peso netto prodotto2.6 kg
5.6 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1230 mm
9.1 in
Profondità imballo livello 1270 mm
10.6 in
Altezza imballo livello 1170 mm
6.7 in
Peso lordo imballo livello 12.9 kg
6.3 lb
EAN imballo livello 16417019242378
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 250 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 250 A
Grado di protezionesecondo IEC 60529 IP20
Taglia fusibileNH0
NH1
Sistema fusibileDIN
Tipo di manigliaHandle not included
Tipo di montaggioBase mounting
Numero di poli2P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaat Rated Current 17 W
Corrente nominale di cortocircuito condizionale (Inc)(690 V) 100 kA
Corrente nominale (In)Circuito Principale 250 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kiloampere rms
Norme di riferimentoIEC 60947-3
Comando02 (Left Side)
Tipo di morsettoLug terminals
Larghezza morsetto25 mm
Coppia di serraggio30 ... 44 N·m
Reparto tecnico UL/CSA
Coppia di serraggio30 ... 44 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato ATEXNo certification needed
Certificato CCCCCC OS200-250 2016
Dichiarazione di conformità - CE1SCC311095D2704
DNV GL Certificate1SCC311123D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022746R7740 Apparecchi elettrici a bassa tensione (EC001040)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica250 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH0
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio a pavimento (EF007243)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale (EF007246)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola corta
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicasinistra
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
