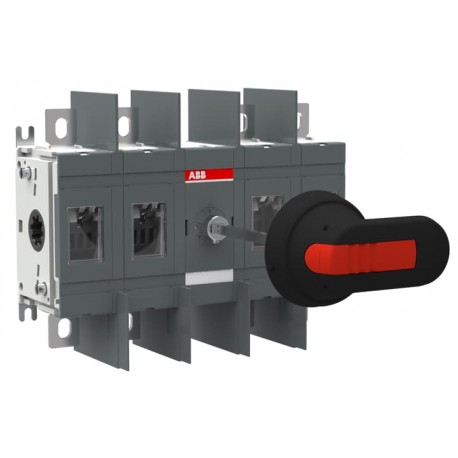

ABBInterruttori manuali1SCA022745R0180 ABB Sezionatore OT250E22WP

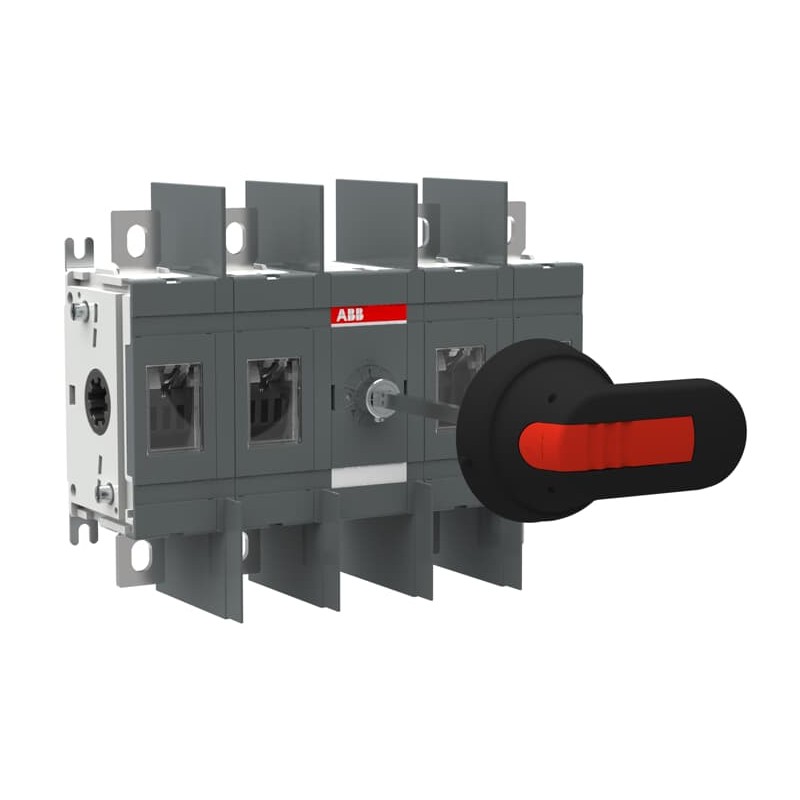

ABB 1SCA022745R0180 1SCA022745R0180 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022745R0180 ABB Sezionatore OT250E22WP

Riferimento: 1SCA022745R0180

Produttore: ABB

Descrizione:

Sezionatore OT250E22WP
OT250E22WP SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 246,49 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informazioni ambientali1SCC301265D0201
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP24e7bcf0-e35a-4b96-b1f3-6b3b43f631cc Finlandia (FI)
SCIP semplificatob38aacee-9d76-46ba-a7e0-c848749cc170 Germania (DE)
d893f64e-ef5d-4f0b-87f1-322066e38431 Belgio (BE)
ebe7b07a-3028-4abc-8245-0d1337cd00ce Spagna (ES)
9d3d48ea-9d41-44cf-ad6d-67fb27f989d3 Danimarca (DK)
4b7c2ac4-0c74-4e30-b77d-54721a04240d Polania (PL)
931d3ee7-ee72-4607-82e9-5fd31a970132 Belgio (BE)
51e12de3-dc64-43bd-81fb-6e750f0f8512 Grecia (GR)
d951497f-1e8b-4aeb-be96-dbadead3904a Portogallo (PT)
1615577e-3b83-4767-bf03-881be70c8293 Germania (DE)
800c49fa-9671-4324-ad1f-7a0fe381ed74 Paesi Bassi (Olanda) (NL)
a8785ec3-ef97-475f-84d2-2e4496de1c40 Bulgaria (BG)
c7ebc7a3-bc43-4825-9228-bd88ed1b2a98 Svezia (SE)
1d2e1eb3-6fa1-482d-bc4b-02fe1c1402ce Germania (DE)
e7bb434a-7130-4064-a776-9e1f4310d500 Ungheria (HU)
5415d596-a1f0-4bce-bd62-06c70abd09d4 Francia (FR)
d7d5c644-ab0f-4347-8c1c-67c55ef0140f Germania (DE)
5ad525f9-0ff4-4eac-8415-d9ce3e637411 Italia (IT)
91f7f4af-9840-44b9-b8e5-e851be62101a Croazia (HR)
ab098d88-80d4-41a3-b59f-49ea5bcc14a3 Polania (PL)
9c3f1022-42bd-465c-bb99-12a18d59fd5a Repubblica Ceca (CZ)
81fc4ef5-5e2c-4ce1-8be4-5f83a8a8f864 Ungheria (HU)
7a5ae061-0585-43a6-beb6-372c1f18522b Estonia (EE)
63e0bc41-bad1-4686-8e84-e8cd1552c64b Norvegia (NO)
2bfab2b3-0bc2-4e84-84f6-a65bbcd23a55 Germania (DE)
1e5ec2a5-293f-46b8-93ee-4d392b82c057 Svezia (SE)
3ec8b294-0ae1-49d9-8f69-a5cb73441dfb Francia (FR)
a4240d34-59c9-4fb1-a162-4aa853974742 Polania (PL)
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301031M0220
Disegni meccanici1SCC301296F0001
1SCC301295F0001
OT200-250E22W.stp
OT200-250E22W.igs
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Dati ambientali
Grado di protezioneDavanti IP00
Informazioni ambientali1SCC301265D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto217.5 mm
Altezza prodotto170 mm
Profondità prodotto82.5 mm
Peso netto prodotto2.1 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1190 mm
7.5 in
Profondità imballo livello 1290 mm
11.4 in
Altezza imballo livello 1110 mm
4.3 in
Peso lordo imballo livello 12.2 kg
4.6 lb
EAN imballo livello 16417019241708
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 250 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 250 A
Grado di protezioneDavanti IP00
Distanza tra le fasiWide phase distance
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorNero
Tipo di manigliaHandle and shaft included
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.5 W
Corrente nominale di cortocircuito condizionale (Inc)(315 A fuse, 500 V) 100 kA
(355 A fusibile, 690 V) 80 kA
(250 A fusibile, 690 V) 100 kA
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Funzioni specialiWide phase distance
Norme di riferimentoIEC 60947-3
ComandoMechanism Between the Poles
22 (Between the Poles)
Tipo di morsettoLug terminals
Larghezza morsetto20 mm
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301337D0201
Certificato ATEXNo certification needed
Certificato BV1SCC301103D0201
Dichiarazione di conformità - CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificato GL1SCC301139D0201
Certificato LR1SCC301144D0201
Certificato ULNo certification needed
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3661334
E-Number (Norway)4337887
E-Number (Sweden)3171193

ETIM for 1SCA022745R0180 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica250 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica145 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica145 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
