Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

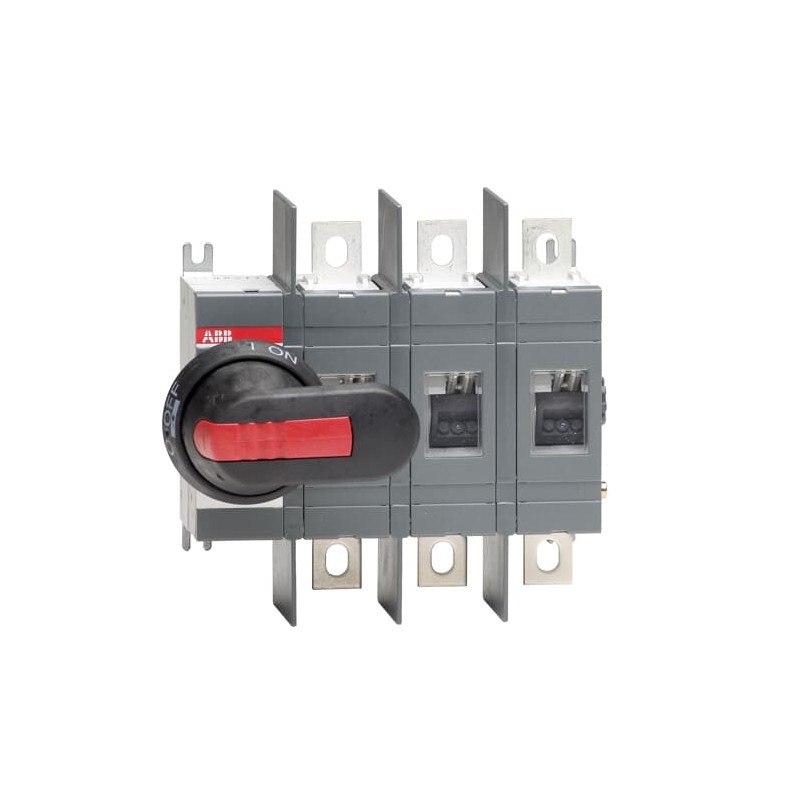

1SCA022744R3560 ABB Sezionatore OT250E03WP
Riferimento: 1SCA022744R3560
Produttore: ABB
Descrizione:
Sezionatore OT250E03WP
OT250E03WP SWITCH-DISCONNECTOR
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 9d2fd67a-f690-4bf2-b98b-8d1174018ee9 Finlandia (FI) |
| SCIP semplificato | ab95594a-afae-43d6-b9d4-9693f3d1ed0b Germania (DE) |
| 1c66e088-2940-40c2-a266-cca7762f8ee8 Belgio (BE) | |
| 7c377033-a217-4b8d-a9c2-75a24b0a2d8f Italia (IT) | |
| 4b495af2-e067-4217-9dcd-107678ff1413 Germania (DE) | |
| ec62897e-a723-4ece-b6c5-c942e2fc6503 Ungheria (HU) | |
| 2098dd86-fae7-4fe7-a7ac-3f1e6729262a Paesi Bassi (Olanda) (NL) | |
| f5fb0cb5-75fb-46c7-a1cb-04e6c3d7c60c Svezia (SE) | |
| 2189db65-0c68-42fc-8491-c652ffaa92d0 Polania (PL) | |
| bb37739a-45e0-4765-8fd4-afdd2fe2d8a8 Svezia (SE) | |
| ff2cb2e1-73ad-4af3-b605-9f2112a2cfa1 Germania (DE) | |
| 53c247a3-ea1d-4488-a91a-a46139162232 Portogallo (PT) | |
| 30aa7913-265a-43a6-8ece-75919e3615d3 Polania (PL) | |
| f37d1b84-ee7a-4369-a190-809344fc7ffa Estonia (EE) | |
| 006669de-fd9a-4905-8d7f-e4fb6190d563 Grecia (GR) | |
| 6f0e0560-4060-4df5-b979-0e3c3f72c62f Bulgaria (BG) | |
| dec43b05-783a-4935-be7c-922b30e339bd Norvegia (NO) | |
| aa4fd932-1cf1-46c6-a478-c507aa7ef8a0 Francia (FR) | |
| 16110378-d1c0-46d1-9c84-d9a3faee245e Polania (PL) | |
| 9c5e5a1f-057a-439a-a5d8-61cdd0852be8 Spagna (ES) | |
| 74e6ea84-c8bc-4cd1-8b26-6bfcd6de58c3 Belgio (BE) | |
| 8a2b0926-999b-44a0-af9f-57eb00240450 Ungheria (HU) | |
| 910c4e23-6a9f-485e-93ef-bed8730c69df Repubblica Ceca (CZ) | |
| fda1dead-6015-42eb-90d1-c3636681e9a6 Germania (DE) | |
| b44f5f6f-711a-4466-8655-fe9a1f84d190 Danimarca (DK) | |
| 1b8e8ad8-8fd0-420c-b99e-cc9f50d0eea5 Croazia (HR) | |
| 1f63380c-2bf4-4f3b-98b8-711074efc6d7 Francia (FR) | |
| ea8683a2-cc66-424b-8750-26456e08e6b8 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301290F0001 |
| 1SCC301289F0001 | |
| OT200-250E03W.stp | |
| OT200-250E03W.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 169.5 mm |
| Altezza prodotto | 170 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 190 mm |
| 7.5 in | |
| Profondità imballo livello 1 | 290 mm |
| 11.4 in | |
| Altezza imballo livello 1 | 110 mm |
| 4.3 in | |
| Peso lordo imballo livello 1 | 1.7 kg |
| 3.7 lb | |
| EAN imballo livello 1 | 6417019241418 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Wide phase distance |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | Wide phase distance |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661328 |
| E-Number (Norway) | 4337884 |
| E-Number (Sweden) | 3171190 |
ETIM for 1SCA022744R3560 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica250 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica145 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica145 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
