Visualizza ingrandito

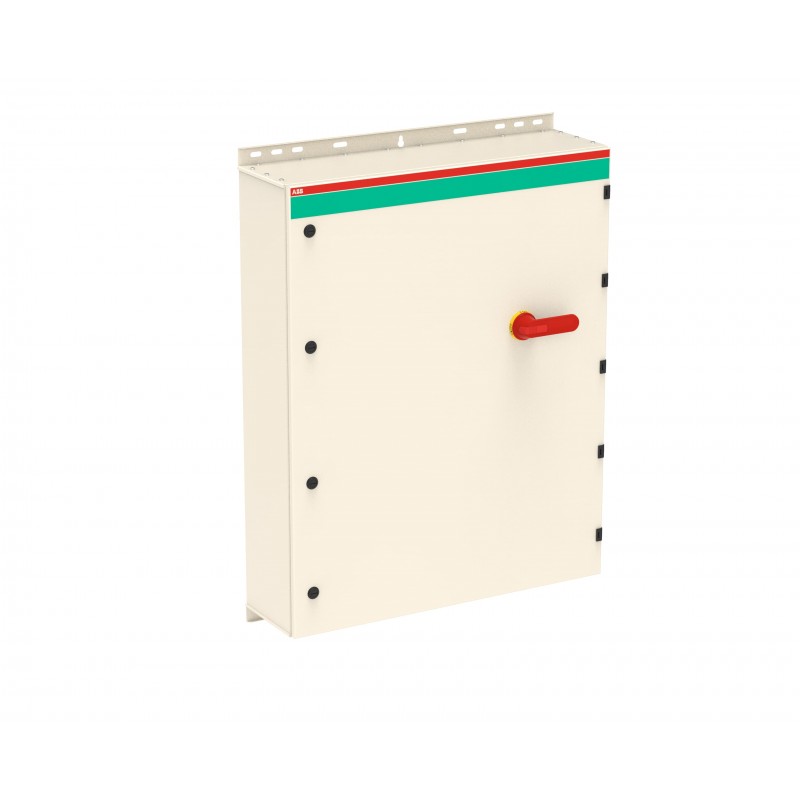

1SCA022725R2970 ABB EMC OT630KUUR3AZ in scatola
1SCA022725R2970
ABB
EMC OT630KUUR3AZ in scatola
OT630KUUR3AZ EMC safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c97b180e-3082-41e7-b5c7-9875d07ee99a Finlandia (FI) |
| SCIP semplificato | 2cbe2c41-35ce-40f7-b25b-70430454bca9 Germania (DE) |
| 1150a8b2-0f0f-4713-8d08-49441723cbe3 Croazia (HR) | |
| 728b1132-9047-41e6-b0fa-5f71a46c2a7b Polania (PL) | |
| 4179308c-6245-4330-9ef4-b18045876b5e Svezia (SE) | |
| a0d51c58-d9ba-4b31-9b4b-275f4763073e Spagna (ES) | |
| e67ff98e-a56a-4f39-b438-ee2776ea9273 Ungheria (HU) | |
| a9df28cc-0a63-4386-8df1-6976f6ebf57b Repubblica Ceca (CZ) | |
| 1f255b83-ff7c-4880-a85c-8e5da8140eee Belgio (BE) | |
| 078effc6-c100-4e66-9e8b-955473ef372a Germania (DE) | |
| b59f7115-e039-46af-8f5a-281e4db4124b Germania (DE) | |
| ab984f8e-4ea5-49cf-b29f-64cf21ef9e70 Bulgaria (BG) | |
| 6169ad13-035e-40ed-84d9-2fa8d0239832 Grecia (GR) | |
| 55a57645-e1a6-4030-9310-53b4b5af3e3a Svezia (SE) | |
| e139b061-6e04-419c-a100-24c7a00acb09 Portogallo (PT) | |
| 7207c1f3-1e95-4381-94de-318f2f4552ea Polania (PL) | |
| 2d547d82-ec9b-4cbf-9448-3f5d98f061ba Francia (FR) | |
| e71b49b0-5e03-4724-8dfb-927c766802e6 Francia (FR) | |
| e3c4b578-9a86-4921-a137-d835849c1895 Paesi Bassi (Olanda) (NL) | |
| e4c913f1-4b51-4b7a-a591-dda0e14ad495 Ungheria (HU) | |
| 725c2d35-212f-421b-bfe4-9bf059f75245 Germania (DE) | |
| 81be4d63-9f51-48ba-86ab-4ea8fd2704db Germania (DE) | |
| 71122371-782f-4f74-b866-6bd426c81613 Danimarca (DK) | |
| 3f6d799a-3f59-4a5b-85e2-67cec2895126 Estonia (EE) | |
| b4899c27-d3c5-49d7-9ea5-6aad6920cfdf Belgio (BE) | |
| c06e0700-ce8e-48aa-baec-279f8995d062 Polania (PL) | |
| aa30ecc5-331c-4444-ae2a-cb674f72f639 Italia (IT) | |
| 49d87993-7558-48a5-93f2-25b8d823c678 Norvegia (NO) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM108023PBL8RDD.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 800 mm |
| Altezza prodotto | 1000 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 43.8 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 815 mm |
| Profondità imballo livello 1 | 1310 mm |
| Altezza imballo livello 1 | 425 mm |
| Peso lordo imballo livello 1 | 50 kg |
| EAN imballo livello 1 | 6417019233796 |
| Dati tecnici | |
| Posizione entrata cavo | Bottom/Bottom |
| Uscite cavi per lato | Blank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 570 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 25 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 90 kA |
| Tensione di tenuta ad impulso (Uimp) | 20 kV |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340029D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
